MAZAK Hyper Quadrex 200 MSY
Инвентарный номер
1684
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2011
Программное обеспечение

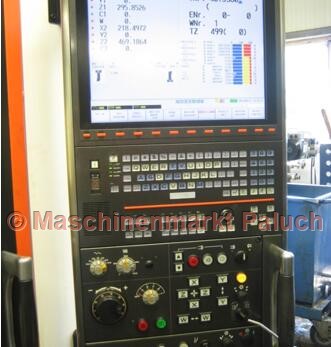

Mazatrol Matrix 2
Технические данные
Рабочее пространство
Макс. диаметр обработки
370
мм
Макс. диаметр обработки
320
мм
Максимальный диаметр механической обработки (верхняя барабан)
344
мм
Максимальный диаметр механической обработки (нижняя барабан)
210
мм
Основной шпиндель
Скорость вращения
35-5.000
об/мин
Мощность главного агрегата
22
Кв
Макс. крутящий момент
223
Нм
Диаметр отверстия шпинделя
76
мм
Индексация (ось C)
0° - 360°/0,0001
°
Второй шпиндель
Скорость вращения
35-5.000
об/мин
Мощность главного агрегата
22
Кв
Kрутящий момент
223
Нм
Индексация (ось C)
0,001
°
Инструментальный барабан (Револьвер 1 и 2)
Количество инструментов
12
Приводные инструменты
Скорость вращения
25-6.000
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
207
мм
Ось Х2
141
мм
Ось Y
100 (+/-50)
мм
Ось Y2
70 (+20/-50)
мм
Ось Z
760
мм
Ось Z2
815
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Оси X/X2
24
м/мин
Ось Y
26
м/мин
Ось Y2
20
м/мин
Ось Z
36
м/мин
Оси Z/Z2
36
м/мин
Диапазон подачи
Оси X/Y/Z
0-2.000
мм/мин
Характеристики станка
Общая мощность подключения
61,4
кВА
Вес станка, приблизительно
ca. 11.900
кг
Габариты станка (Д х Ш х В), приблизительно
3,50 x 2,80 x 2,45
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический патрон KITAGAWA BB-208, диаметр 210 мм
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Ось-Y
- Автоматическое открытие-закрытие патрона
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронная нарезка резьбы через фрезерный шпиндель
- Пользовательские макросы (600 переменных)
- Нарезка резьбы MAZAK Tornado EIA/ISO
- Функция ввода EIA/ISO
- Опциональная остановка
- Проверка инструмента в фоновом режиме
- Ввод полярных координат (G122)
- Разъем USB (x 2)
- Разъем LAN
- Интеллектуальная защита от перегрева
- Интеллектуальное предупреждение об опасности
- Языковая поддержка MAZAK
- Виртуальная обработка
- Документация
Дополнительная комплектация
- Транспортер для стружки MAYFRAN
- 8 статичных держателей инструмента
- 2 держателя для приводных инструментов
