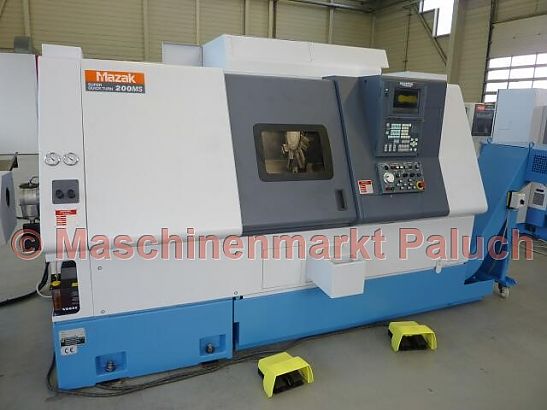

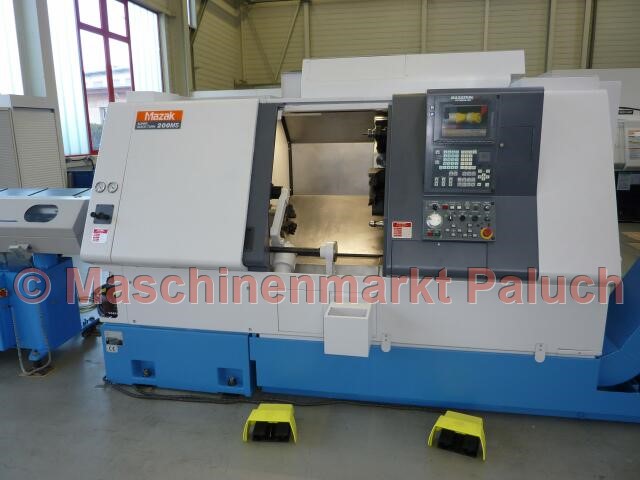

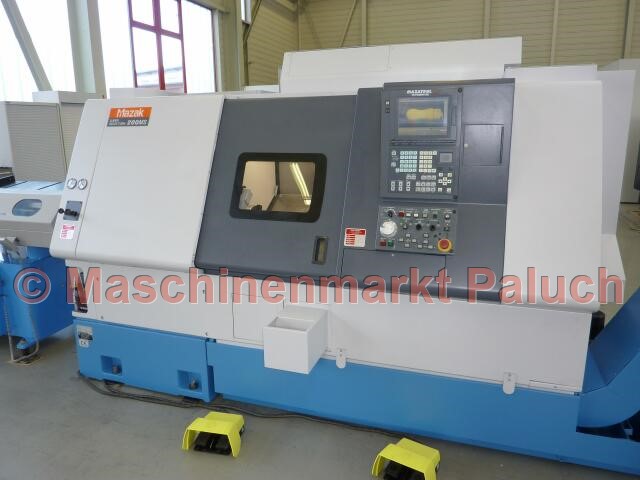

MAZAK Super Quick Turn 200MS

Инвентарный номер
1582
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2003
Программное обеспечение
Mazatrol PC Fusion CNC 640T

Технические данные

Рабочее пространство

Макс. диаметр обработки
525 мм
Макс. диаметр обработки над суппортом
350 мм
Макс. диаметр обработки
300 мм
Обрабатываемый диаметр заготовок
51 мм

Основной шпиндель

Скорость вращения
35 – 5.000 об/мин
Мощность главного агрегата
18,5 Кв
Макс. крутящий момент
350 Нм
Нос шпинделя
A2 – 6“ дюймов
Диаметр отверстия шпинделя
61 мм
Индексация (ось C)
0° - 360°/0,001 °

Второй шпиндель

Скорость вращения
35 – 5.000 об/мин
Мощность мотора
7,5 Кв
Макс. крутящий момент
57 Нм
Индексация
0,001 °

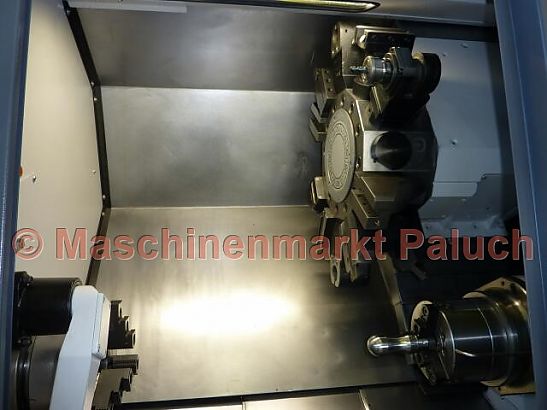

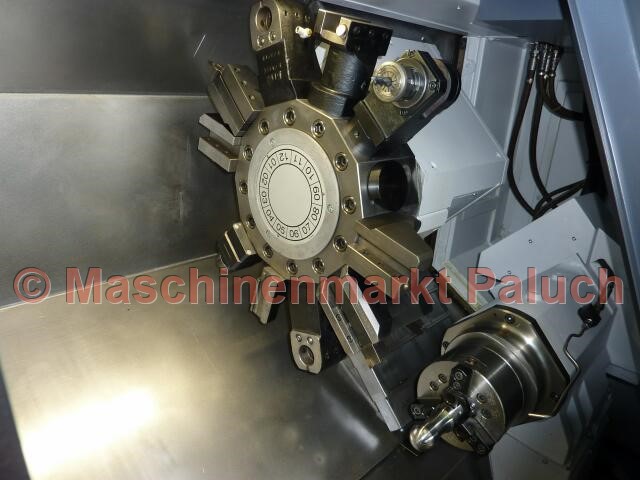

Инструментальный барабан

Количество инструментов
12

Приводные инструменты

Скорость вращения
25 – 4.500 об/мин
Мощность мотора
3,7 Кв
Макс. крутящий момент
35 Нм

Перемещение по оосям

Ось Х
190 мм
Ось Z
575 мм
Ось В
585 mm

Скорость перемещения

Ось Х
30 м/мин
Ось Z
30 м/мин
Ось В
18 м/мин

Диапазон подачи

Оси X/Z
0 – 5.000 мм/мин
Ось С
1° – 2.000° °/мин

Характеристики станка

Общая мощность подключения
40 кВА
Вес станка, приблизительно
5.250 кг
Габариты станка (Д х Ш х В), приблизительно
3,15 x 1,70 x 2,20 м

Дополнительное оснащение

Стандартная комплектация

  • Гидравлический трехкулачковый патрон KITAGAWA B-208 для главного шпинделя, диаметр 210 мм
  • Гидравлический патрон KITAGAWA B-206, диаметр 169 мм для второго шпинделя
  • Система измерения инструмента MAZAK Tool Eye
  • Ось-С
  • Автоматическое открытие-закрытие патрона
  • Определение состояния патрона (открыт/закрыт)
  • Блокировка двери
  • Комплексная система охлаждения
  • Освещение рабочего пространства
  • Синхронная нарезка резьбы через фрезерный шпиндель
  • Проверка инструмента в фоновом режиме
  • Разъем PCMCIA
  • Интерфейс MAZATROL DATA TRANSFER
  • Документация

Дополнительная комплектация

  • Податчик прутка
  • Интерфейс для журнала загрузки бара
  • Автом. Улавливатель деталей с поддоном
  • Система контроля перегрузки
    Автом
  • синхронная нарезка резьбы для
  • Охлаждающая жидкость высокого давления
  • Транспортер для стружки
  • 8 статичных держателей инструмента
  • 2 держателя для приводных инструментов
