MAZAK Integrex i-100ST

Инвентарный номер
1506
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2016
Программное обеспечение

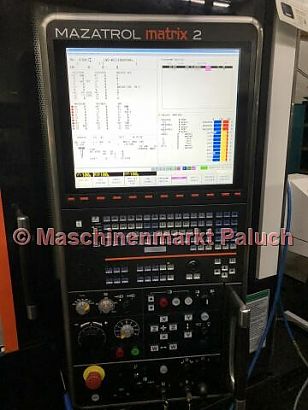

Mazatrol MATRIX II

Технические данные

Рабочее пространство

Макс. диаметр обработки
530 мм
Максимальный диаметр механической обработки (верхняя барабан)
500 мм
Максимальный диаметр механической обработки (нижняя барабан)
400 мм
Обрабатываемый диаметр заготовок
65 мм
Макс. длина обработки
854 мм

Основной шпиндель

Скорость вращения
35-6.000 об/мин
Мощность главного агрегата
11 Кв
Макс. крутящий момент
143 Нм
Нос шпинделя
A2 – 5 дюймов
Диаметр отверстия шпинделя
61 мм
Индексация (ось C)
0,0001 °

Второй шпиндель

Скорость вращения
35 – 6.000 об/мин
Мощность главного агрегата
11 Кв
Индексация
0,001 °

Приводные инструменты

Тип токарного / фрезерного шпинделя:
Einzelspindel mit ATC
Гнездо инструментов
CAPTO C6
Скорость вращения
35-12.000 об/мин
Мощность мотора
7,5 Кв
Макс. крутящий момент
27,5 Нм

Инструментальный магазин

Количество инструментов
72
Макс. вес инструмента
4 кг
Макс. длина инструмента
250 мм

Нижний барабан

Количество инструментов
9

Перемещение по оосям

Ось Х
450 мм
Ось Z
904 мм
Ось Y
+/- 210 мм
Ось Х2
220 мм
Ось Z2
903 мм
Ось W
903 мм

Скорость перемещения

Быстрое перемещение
Ось Х
40 м/мин
Ось Z
40 м/мин
Ось Y
40 м/мин
Оси X/X2
40 м/мин
Оси Z/Z2
40 м/мин
Ось W
30 м/мин

Характеристики станка

Общая мощность подключения
40 кВА
Вес станка, приблизительно
10.500 кг
Габариты станка (Д х Ш х В), приблизительно
2,50 x 3,00 x 2,50 м

Дополнительное оснащение

Стандартная комплектация

  • Гидравлический трехкулачковый патрон KITAGAWA для главного шпинделя BB-208, диаметр 210 мм
  • Гидравлический трехкулачковый патрон KITAGAWA для 2-го шпинделя BB-208, диаметр 210 мм
  • B - ось (позиционирование 0,0001 °) с шагом 5 °
  • C - ось главного шпинделя (0,0001 °)
  • Ось Y
  • Ориентация шпинделя на втором шпинделе
  • Синхронизация основного и встречного шпинделей
  • Двойной ножной переключатель для открытия / закрытия патрона для главного шпинделя и 2-го шпинделя
  • Обратная связь о состоянии подачи (открыто / закрыто) для главного шпинделя и 2-го шпинделя
  • Устройство предварительной
  • настройки инструмента (MAZAK Tool Eye System)
  • Замок передней двери
    Подача СОЖ через фрезерную головку
  • полная система охлаждения
  • Защита от охлаждающей жидкости и стружки в полностью закрытом
  • рабочем пространстве
  • Рабочая зона освещения
  • Пользовательский макрос (600 переменных)
  • MAZAK Цикл сверления / сверления Tornado в EIA / ISO
  • Функция ввода EIA / ISO
  • Дополнительные функции EIA / ISO
  • Обратное время подачи G93
  • Дополнительная остановка
  • MAZACC-2D Software Компенсация формы заготовки
  • Дополнительные системы координат заготовки 300 шт.
    Касание Функция
  • Ввод полярных координат (G122)
  • Функция пря
  • мого ввода данных Рисунок
  • циклы EIA / ISO бурения
  • интерфейс CARDBUS
  • интерфейс LAN
  • интерфейс USB
  • Активный контроль вибрации
  • Интеллектуальный тепловой экран
  • Интеллектуальный щит опасности
  • Языковая поддержка MAZAK
  • Виртуальное редактирование
  • документация

Дополнительная комплектация

  • IRCO Магазин коротких стержней, модель ILS-MUK-7016III.
  • Журнал инструментов для 72 инструментов (CAPTO C6)
  • Главный шпиндель с диаметром шпинделя 65 мм
  • Интерфейс журнала "Стержень"
  • Подача охлаждающей жидкости через встречный шпиндель
  • Охлаждение высокого давления 70 бар
  • Режущий шпиндель с синхронизированной резьбой
  • Постоянный угол наклона при движении. 5-Achsen-Bearbeitung базовый пакет
  • 3 лампы для индикации состояния обработки
  • Встречный шпиндель с C - осью
  • Подготовка для держателей инструментов "Многорезцовый" и "Инструмент Flash"
  • Аутом. Выключить с помощью выключателя
  • Подготовка системы мониторинга MAZAK B
    Передатчик стружки MAYFRAN, сброс сбоку
