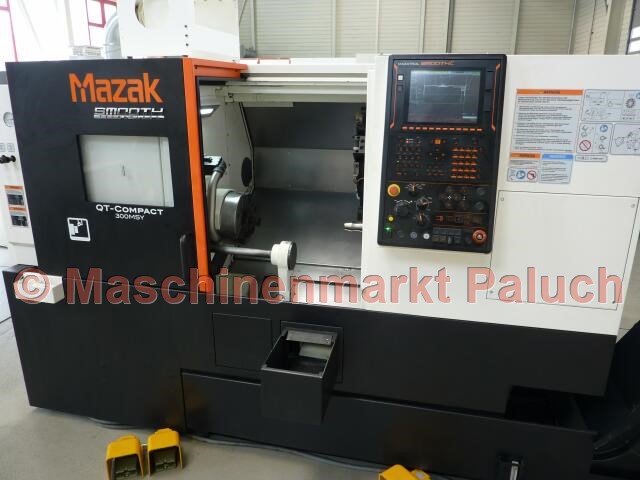

MAZAK Quick Turn Compact 300MSY

Инвентарный номер
1656
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2016
Программное обеспечение

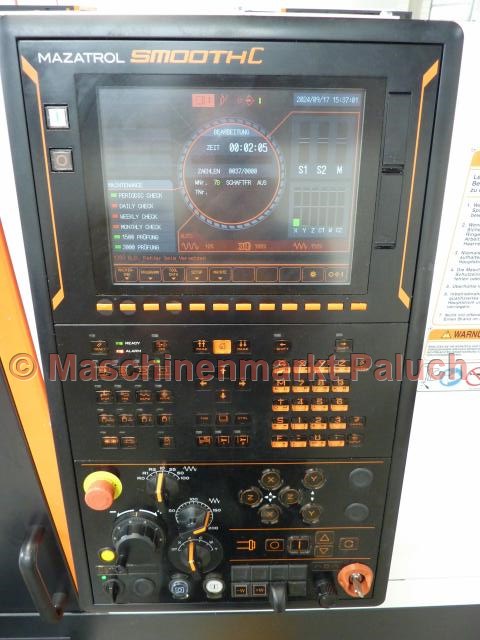

Mazatrol SmoothC

Технические данные

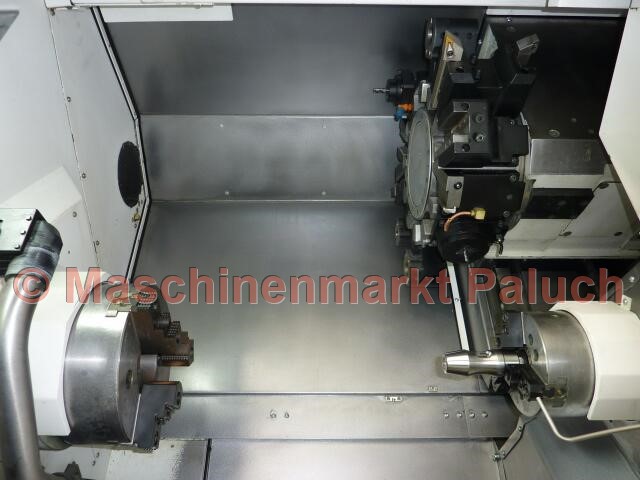

Рабочее пространство

Макс. диаметр обработки
695 мм
Макс. диаметр обработки
340 мм
Обрабатываемый диаметр заготовок
80 мм

Основной шпиндель

Скорость вращения
35-4.000 об/мин
Мощность главного агрегата
26 Кв
Макс. крутящий момент
465 Нм
Нос шпинделя
A2-8 дюймов
Диаметр отверстия шпинделя
91 мм
Индексация (ось C)
0° - 360°/0,0001 °

Второй шпиндель

Скорость вращения
35 – 6.000 об/мин
Мощность мотора
7,5 Кв
Макс. крутящий момент
53 Нм
Нос шпинделя
A2 – 5 дюймов
Индексация (ось C)
0,0001 °

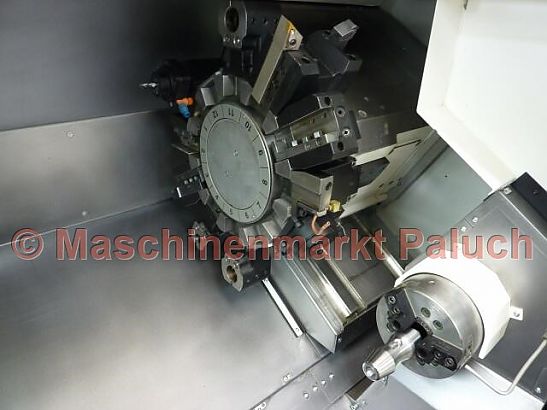

Инструментальный барабан

Количество инструментов
12

Приводные инструменты

Скорость вращения
25-4.500 об/мин
Мощность мотора
5,5 Кв
Макс. крутящий момент
47 Нм

Перемещение по оосям

Ось Х
215 мм
Ось Y
100 (+/- 50) мм
Ось Z
605 мм
Ось W
580 мм

Скорость перемещения

Быстрое перемещение
Ось Х
30 м/мин
Ось Y
10 м/мин
Ось Z
30 м/мин
Ось W
30 м/мин
Ось С
555 об/мин

Диапазон подачи

Оси X/Y/Z
0-2.000 мм/мин

Характеристики станка

Общая мощность подключения
26,8 кВА
Вес станка, приблизительно
ca. 4.870 кг
Габариты станка (Д х Ш х В), приблизительно
2,70 x 1,90 x 1,90 м

Дополнительное оснащение

Стандартная комплектация

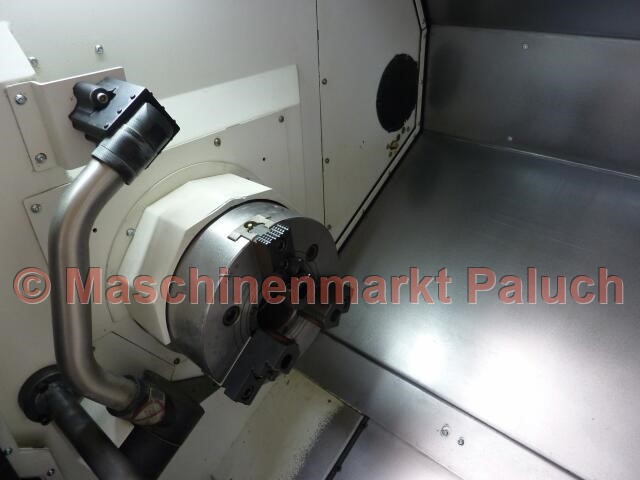

  • Гидравлический патрон KITAGAWA BB-208, диаметр 210 мм для главного шпинделя
  • Гидравлический патрон KITAGAWA B-206, диаметр 196 мм контршпинделя
  • Система измерения инструмента MAZAK Tool Eye
  • Ось-С
  • Ось-Y
  • Ориентация шпинделя на втором шпинделе
  • Автоматическое открытие-закрытие патрона
  • Определение состояния патрона (открыт/закрыт)
  • Комплексная система охлаждения
  • Освещение рабочего пространства
  • Синхронная нарезка резьбы через фрезерный шпиндель
  • Пользовательские макросы (600 переменных)
  • Нарезка резьбы MAZAK Tornado EIA/ISO
  • Функция ввода EIA/ISO
  • Опциональная остановка
  • Проверка инструмента в фоновом режиме
  • Ввод полярных координат (G122)
  • Разъем USB (x 2)
  • Разъем LAN
  • Интеллектуальная защита от перегрева
  • Интеллектуальное предупреждение об опасности
  • Языковая поддержка MAZAK
  • Виртуальная обработка
  • Документация

Дополнительная комплектация

  • система обдува башни
  • Контршпиндель оси С, точность ввода 0,0001 °
  • Охлаждение под высоким давлением
  • Транспортер для стружки
  • 8 статичных держателей инструмента
  • 2 держателя для приводных инструментов
