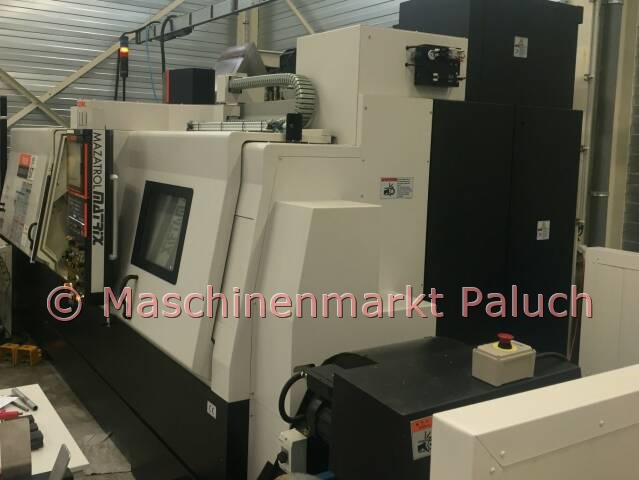

MAZAK Integrex 300 IV ST x 1500
Инвентарный номер
1479
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2007
Программное обеспечение
Mazatrol Matrix MT
Технические данные
Рабочее пространство
Макс. диаметр обработки
850
мм
Обрабатываемый диаметр заготовок
77
мм
Макс. длина обработки
1.524
мм
Основной шпиндель
Скорость вращения
35 – 4.000
об/мин
Мощность главного агрегата
30
Кв
Макс. крутящий момент
724
Нм
Нос шпинделя
A2 – 8
дюймов
Диаметр отверстия шпинделя
88
мм
Индексация (ось C)
0,0001
°
Второй шпиндель
Скорость вращения
35 – 4.000
об/мин
Мощность мотора
26
Кв
Макс. крутящий момент
500
Нм
Диаметр отверстия шпинделя
88
мм
Индексация
0,0001
°
Фрезерный шпиндель
Скорость вращения
15 – 12.000
об/мин
Мощность мотора
18,5
Кв
Макс. крутящий момент
119
Нм
Гнездо инструментов
CAPTO C6
Инструментальный магазин
Количество инструментов
80
Макс. вес инструмента
10
кг
Макс. диаметр инструмента
90
мм
- при свободном месте рядом
125
мм
Макс. длина инструмента
400
мм
Нижний барабан
Количество инструментов
9
Перемещение по оосям
Ось Х
630
мм
Ось Х2
230
мм
Ось Z
1.585
мм
Ось Z2
1.530
мм
Ось Y
230
мм
Ось W
1.530
мм
Ось В
225°
mm
Скорость перемещения
Быстрое перемещение
Оси X/X2
38
м/мин
Оси Z/Z2
38
м/мин
Ось Y
26
м/мин
Ось W
30
м/мин
Ось С
555
об/мин
Диапазон подачи
Оси X/X2/Y/Z/Z2
0 - 2.000
мм/мин
Характеристики станка
Общая мощность подключения
92
кВА
Вес станка, приблизительно
13.400
кг
Габариты станка (Д х Ш х В), приблизительно
5,10 x 2,60 x 2,80
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический трехзажимной патрон для главного шпинделя, диаметр 254 мм
- Гидравлический трехкулачковый патрон для контршпинделя, диаметр 254 мм
- Ось B (ось позиционирования 0,0001°)
- Ось С (основной шпиндель 0,0001°)
- Ось Y
- Контршпиндель устройства продувки воздухом
- Ориентация шпинделя на втором шпинделе
- Синхронизация главного шпинделя и контршпинделя
- Двойной ножной переключатель для открытия/закрытия патрона для главного и второго шпинделя
- Обратная связь о состоянии патрона (открытие/закрытие) для главного и второго шпинделя
- Устройство для предварительной настройки инструмента (MAZAK Tool Eye System)
- Замок передней двери
- полная система охлаждения
- Охлаждающая жидкость и защита от стружки через полностью герметичную рабочую зону
- Освещение рабочего местa
- Макрос пользователя (600 переменных)
- Цикл нарезания и сверления MAZAK
- Торнадо в ОВОС/МОЗ
- Функция входа EIA/ISO
- Дополнительные функции ОВОС/МОЭД
- Обратная подача G93
- Опциональный упор (опциональный упор)
- ПО MAZACC-2D
- Компенсация формы заготовки...
Дополнительные системы - координат заготовок 300 штук
- Функция нарезки резьбы
Вход полярной координаты (G122) - Рисование функции прямого ввода данных.
- Циклы бурения EIA/ISO
- Интерфейс CARDBUS
- Интерфейс локальной сети
- USB-интерфейс
- Циклы обработки BAZ
- Интерфейс для IC карты памяти
- Активный контроль вибрации
- Интеллектуальный тепловой щит
- Интеллектуальный знак опасности
- Поддержка языка MAZAK
- Виртуальная обработка
- Документация
Дополнительная комплектация
- Короткобалочный погрузчик LNS, модель Quick Load Servo III
- Магазин инструментов на 80 инструментов (CAPTO C6)
- Интерфейс для зарядного магазина
- Контршпиндель с осью С 0,0001 градуса
- Охлаждение под высоким давлением через фрезерный шпиндель 35 бар
- Система мониторинга перегрузки.
- Фрезерный шпиндель синхронизирует нарезку резьбы
- EIA/ISO 5-осевая одновременная обработка
- Цилиндр (G07) + полярная координата (G12.1) входная функция EIA/ISO
- Компенсация формы для вращающихся осей
- Подготовка к работе с системой измерения заготовок MP-10
- MAYFRAN Конвейер удаления стружки, боковой выброс
