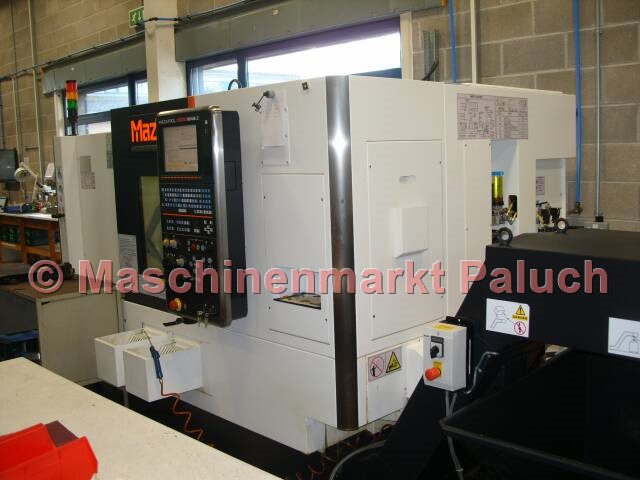

MAZAK Quick Turn Nexus 200-II MSY

Инвентарный номер
1520
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2014
Программное обеспечение

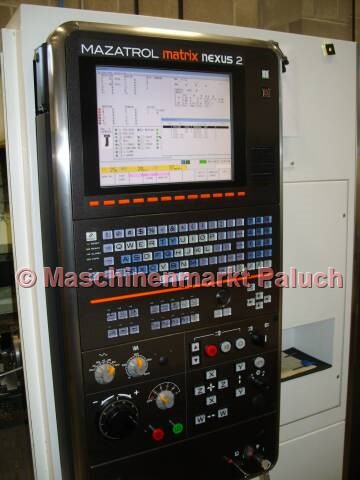

Mazatrol Matrix Nexus 2

Технические данные

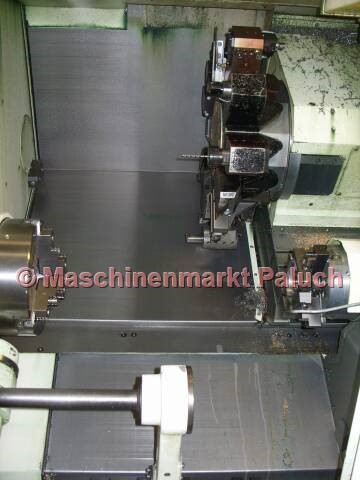

Рабочее пространство

Макс. диаметр обработки
675 мм
Макс. диаметр обработки
380 мм
Обрабатываемый диаметр заготовок
65 мм

Основной шпиндель

Скорость вращения
35-5.000 об/мин
Мощность главного агрегата
26 Кв
Макс. крутящий момент
465 Нм
Диаметр отверстия шпинделя
76 мм
Индексация (ось C)
0° - 360°/0,001 °

Второй шпиндель

Скорость вращения
35 – 6.000 об/мин
Мощность мотора
11 Кв
Макс. крутящий момент
89 Нм
Нос шпинделя
A2 – 5 дюймов
Индексация (ось C)
0,001 °

Инструментальный барабан

Количество инструментов
12

Приводные инструменты

Скорость вращения
25-6.000 об/мин
Мощность мотора
5,5 Кв
Макс. крутящий момент
35 Нм

Перемещение по оосям

Ось Х
230 мм
Ось Y
100 (+/- 50) мм
Ось Z
575 мм
Ось W
585 мм

Скорость перемещения

Быстрое перемещение
Ось Х
30 м/мин
Ось Y
21 м/мин
Ось Z
33 м/мин
Ось W
30 м/мин
Ось С
555 об/мин

Диапазон подачи

Оси X/Y/Z
0-2.000 мм/мин

Характеристики станка

Общая мощность подключения
47,4 кВА
Вес станка, приблизительно
ca. 5.300 кг
Габариты станка (Д х Ш х В), приблизительно
2,80 x 1,90 x 2,00 м

Дополнительное оснащение

Стандартная комплектация

  • Гидравлический патрон KITAGAWA BB-208, диаметр 210 мм для главного шпинделя
  • Гидравлический патрон KITAGAWA B-206, диаметр 196 мм контршпинделя
  • Система измерения инструмента MAZAK Tool Eye
  • Ось-С
  • Ось-Y
  • Ориентация шпинделя на втором шпинделе
  • Автоматическое открытие-закрытие патрона
  • Определение состояния патрона (открыт/закрыт)
  • Комплексная система охлаждения
  • Освещение рабочего пространства
  • Синхронная нарезка резьбы через фрезерный шпиндель
  • Пользовательские макросы (600 переменных)
  • Нарезка резьбы MAZAK Tornado EIA/ISO
  • Функция ввода EIA/ISO
  • Опциональная остановка
  • Проверка инструмента в фоновом режиме
  • Ввод полярных координат (G122)
  • Разъем USB (x 2)
  • Разъем LAN
  • Интеллектуальная защита от перегрева
  • Интеллектуальное предупреждение об опасности
  • Языковая поддержка MAZAK
  • Виртуальная обработка
  • Документация

Дополнительная комплектация

  • Интерфейс для податчика прутка
  • уловитель деталей
  • Продувочное устройство на патроне (1-й шпиндель)
  • система обдува башни
  • Контршпиндель оси С, точность ввода 0,0001 °
  • Частота вращения шпинделя для приводных инструментов 6. 000 U /мин
  • Индикаторная лампа состояния обработки
  • Охлаждение под высоким давлением
  • Транспортер для стружки
  • 8 статичных держателей инструмента
  • 2 держателя для приводных инструментов
