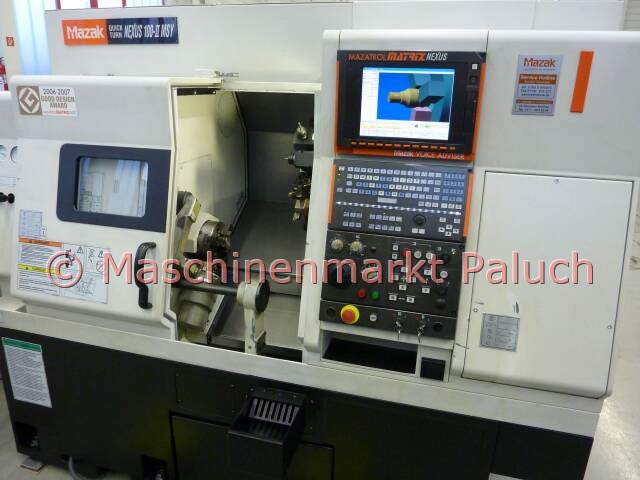

MAZAK Quick Turn Nexus 100-II MSY
Objektnummer
1422
Maschinenart
CNC-Drehmaschine
Baujahr
2007
Steuerung
Mazatrol Matrix Nexus
Technische Daten

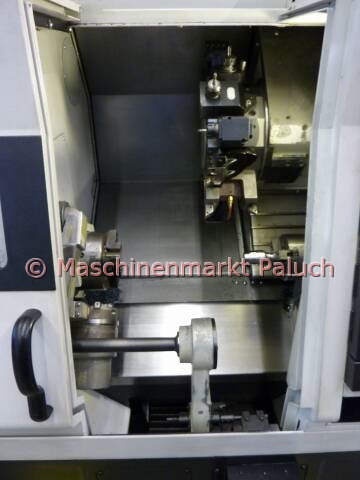

Arbeitsraum
Max. Schwingdurchmesser
550
mm
Max. Drehdurchmesser
280
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
6000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
184
Nm
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0,001
°
Zweite Spindel
Drehzahlbereich
6.000
U/min
Antriebsleistung
11
kW
Max. Drehmoment
89
Nm
Indexierung
0,001
°

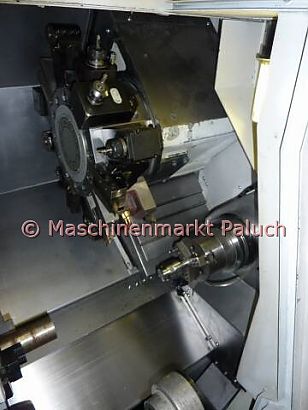

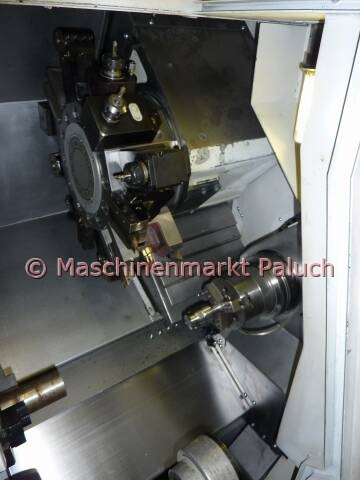

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
185
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
455
mm
W-Achse
460
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
21
m/min
Z-Achse
33
m/min
W-Achse
30
m/min
C-Achse
555
U/min
Vorschubbereich
X/Y/Z-Achse
0-2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
23
KVA
Maschinengewicht, ca.
ca. 4.200
kg
Maschinenmaße (L x B x H), ca.
2.40 x 1,65 x 2,00
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-206 für Hauptspindel, Durchmesser 169 mm
- Hydr. KITAGAWA Dreibackenfutter B-205 für 2te Spindel, Durchmesser 135 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör

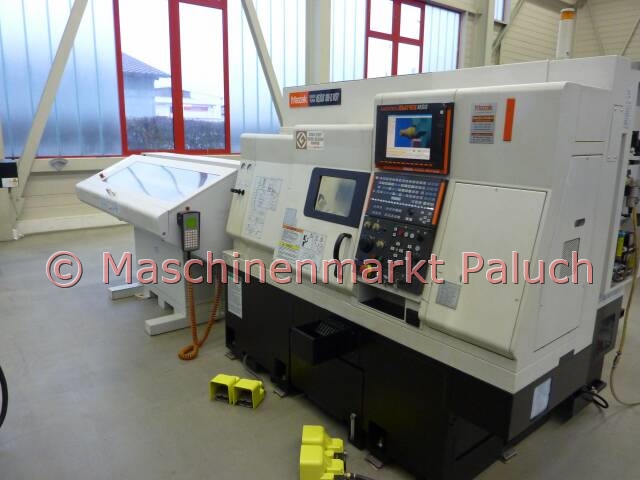

- IRCO Kurzstangenlademagazin, Modell: ILS-RBK 10016
- Interface für Stangenlademagazin
- autom. Doppelteilefänger mit Auffangschale
- Anzeigelampe für Bearbeitungszustand
- Hochdruckkühlung
- HAINBUCH Spanntopfutter für Hauptspindel
- HAINBUCH Spanntopfutter für Gegenspindel
- MAYFRAN Späneförderer, Auswurf nach hinten
- 10 St. feststehende Werkzeughalter
- 3 St. angetriebene Werkzeughalter
