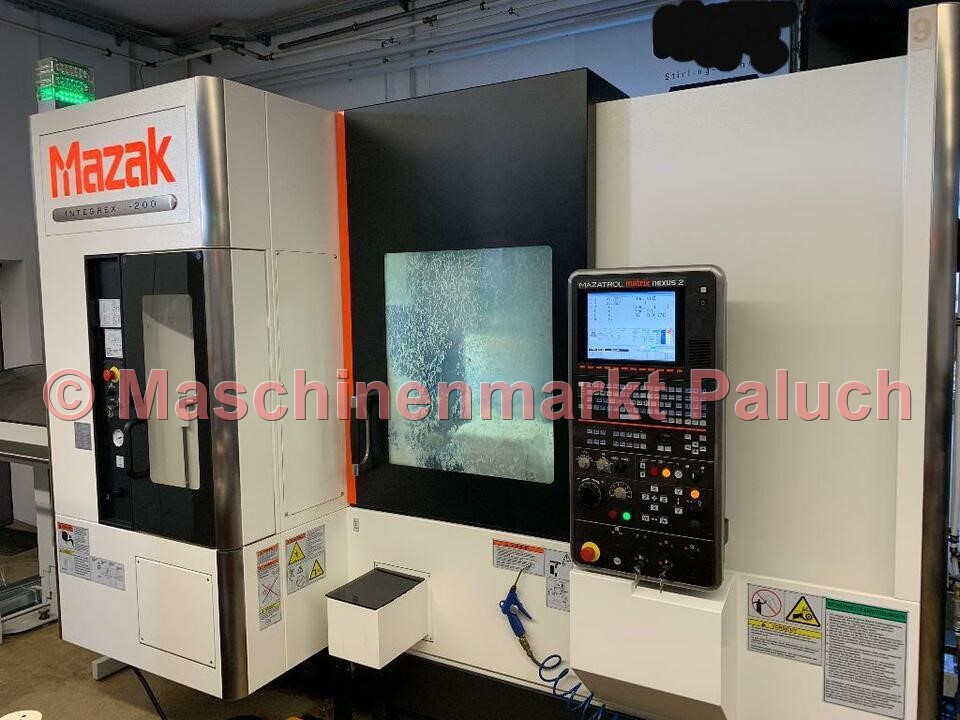

MAZAK Integrex J-200 Universal 500
Objektnummer
1508
Maschinenart
CNC-Drehmaschine
Baujahr
2014
Steuerung
Mazatrol MATRIX Nexus 2
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
530
mm
Max. Drehdurchmesser
500
mm
Max. Drehlänge
500
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
161
Nm
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0°-360°/0,001
°
Werkzeugrevolver
Ausführung der Dreh-/Frässpindel:
Einspindliger Revolver mit ATC CAPTO C6
Angetriebene Werkzeuge
Drehzahlbereich
15-12.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
49
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
72
Max. Werkzeuggewicht
5
kg
max. Werkzeugdurchmesser
125
mm
Verfahrwege
X-Achse
450
mm
Z-Achse
550
mm
Y-Achse
+/- 200
mm
B-Achse
-30 ~ 190°
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
40
m/min
Y-Achse
40
m/min
W-Achse
8
m/min
Z-Achse
50
m/min
Vorschubbereich
X-Achse
0–8.000
mm/min
Z-Achse
0–8.000
mm/min
Y-Achse
0–8.000
mm/min
Reitstock
Aufnahme
MK5
Reitstockverfahrweg
500
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
26,36
KVA
Maschinengewicht, ca.
7.400
kg
Maschinenmaße (L x B x H), ca.
3,00 x 2,45 x 2,40
m
Zubehör
Normalzubehör
- Hydr. HAINBUCH Spannzangenfutter 185E
- B – Achse
- C – Achse Eingabegenauigkeit 0,0001°
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- EIA/ISO Dreh- und Frässpindel unabhängige Bewegungsrichtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- EIA/ISO Dreh- und Frässpindel unabhängige Bewegungsrichtung
- Zusätzliche EIA/ISO-Funktionen
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- MAZACC-2D Software Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- Tornado in EIA/ISO
- LAN-Schnittstelle
- USB-Schnittstelle
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Dokumentation
Sonderzubehör
- IRCO Kurzstangenlademagazin, Modell ILS-MUK-7012
- Werkzeugmagazin für 72 Werkzeuge (CAPTO C6)
- B-Achsen-Indexierung 1 Grad
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Frässpindel synchronisiertes Gewindeschneiden
- Autom. Ausschalten über Schutzschalterauslösung
- Eilgang-konstaner Neigungswinkel bei Bewegung
- Dreh-/Fräsfunktion unter Mazatrol
- Anzeigelampe für Bearbeitungsende
- Hochdruckpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
