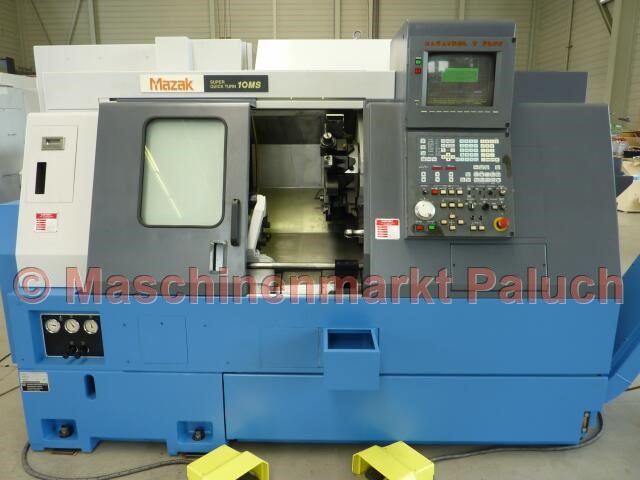

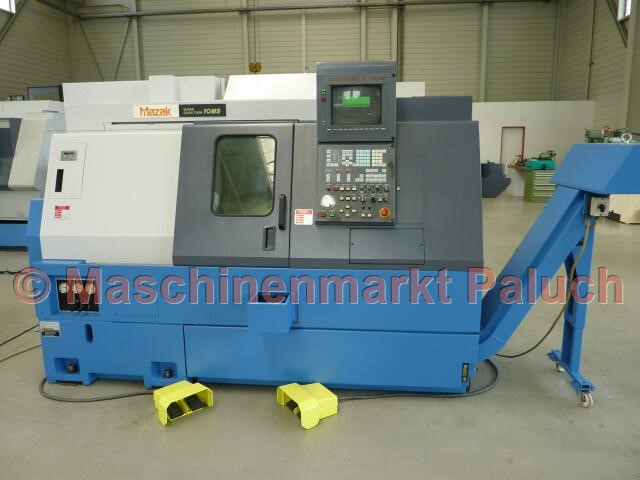

MAZAK Super Quick Turn 10MS
Objektnummer
1577
Maschinenart
CNC-Drehmaschine
Baujahr
1997

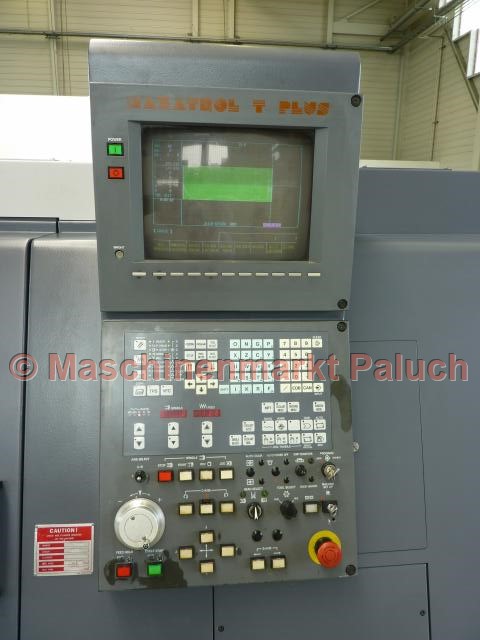

Steuerung
Mazatrol T – Plus
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
435
mm
Max. Schwingdurchmesser über Querschlitten
370
mm
Max. Drehdurchmesser
230
mm
Stangenarbeiten bis Durchmesser
42
mm

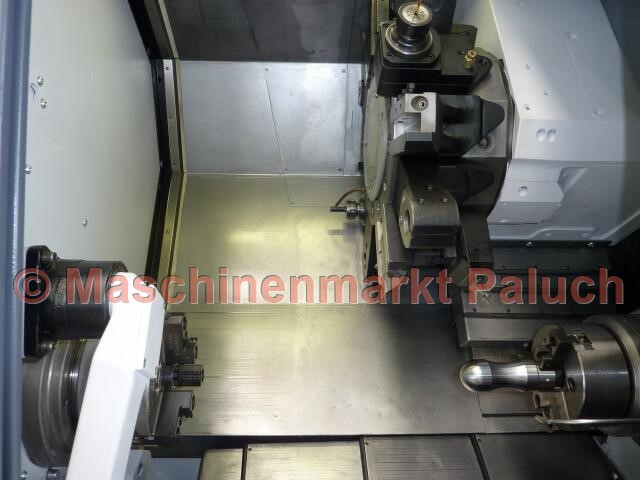

Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
96
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
52
mm
Spindelpositionierung C-Achse
0° – 360°/0,001
°
Zweite Spindel
Drehzahlbereich
180 – 6.000
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35,3
Nm
Indexierung
72 Positionen/5
°

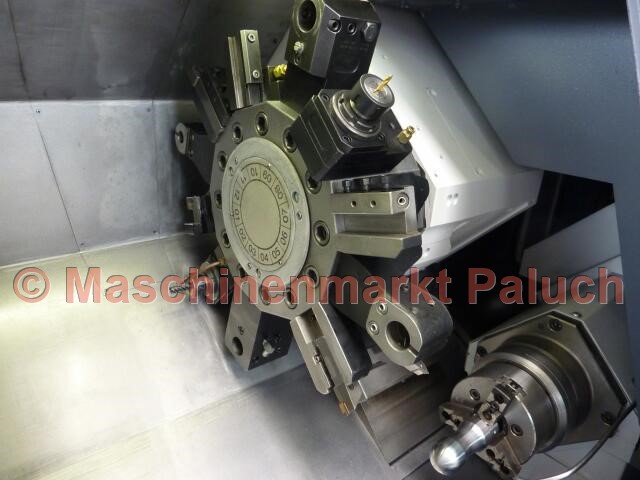

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
120-3.000
U/min
Antriebsleistung
2,2
kW
Max. Drehmoment
20,6
Nm
Verfahrwege
X-Achse
160
mm
Z-Achse
455
mm
B-Achse
460
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
30
m/min
C-Achse
400
U/min
B-Achse
18
m/min
Vorschubbereich
X/Z-Achse
0 - 5.000
mm/min
C-Achse
1 - 2.000
°/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
43
KVA
Maschinengewicht, ca.
ca. 3.500
kg
Maschinenmaße (L x B x H), ca.
. 2,70 x 1,70 x 1,85
m
Zubehör
Normalzubehör

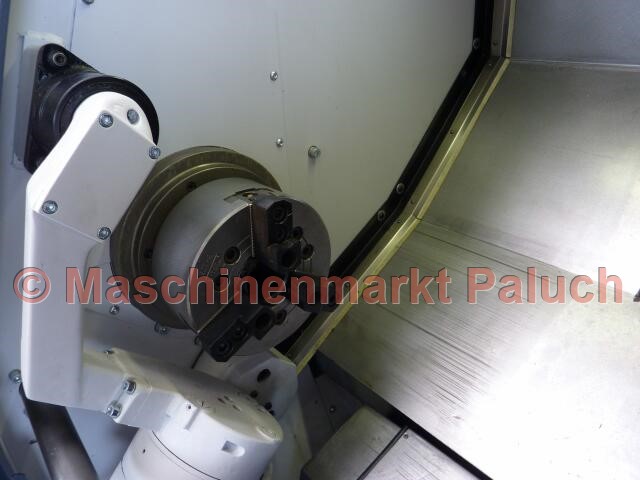

- Hydr. KITAGAWA Dreibackenfutter B-206 für Hauptspindel, Durchmesser 169 mm
- Hydr. KITAGAWA Dreibackenfutter B-205 für 2te Spindel, Durchmesser 135 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Graphisch dynamische Prozessimulation
- Werkzeugstandzeitüberwachung
- Navigationsanzeige (Überwachung)
- Schnittstelle für MAZAK Mikro Disk und MSK
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- autom. Öffnen/Schließen des Futters M06/M07
- autom. Teilefänger mit Auffangschale
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
