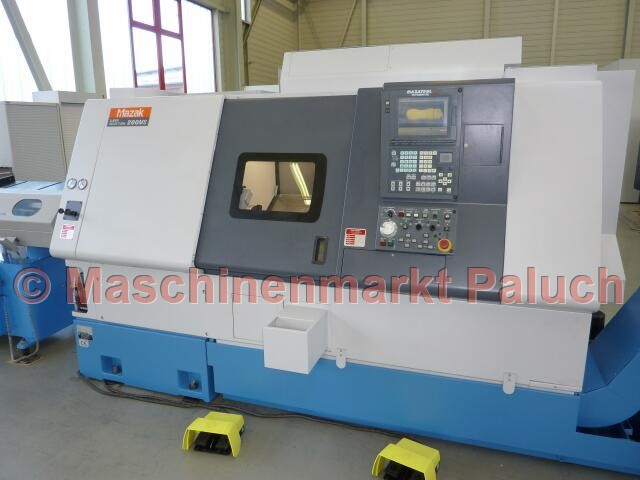

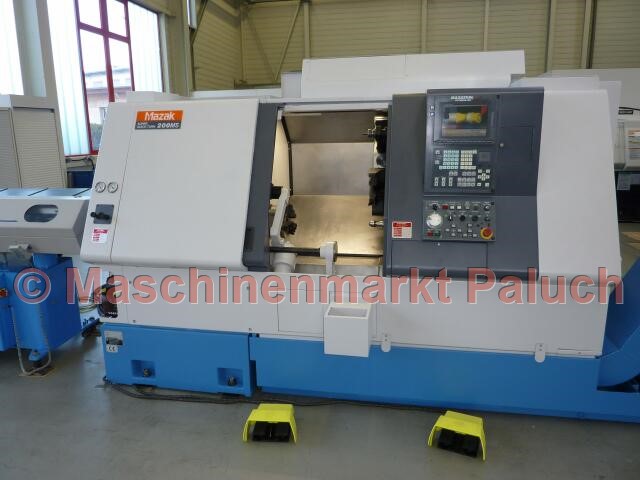

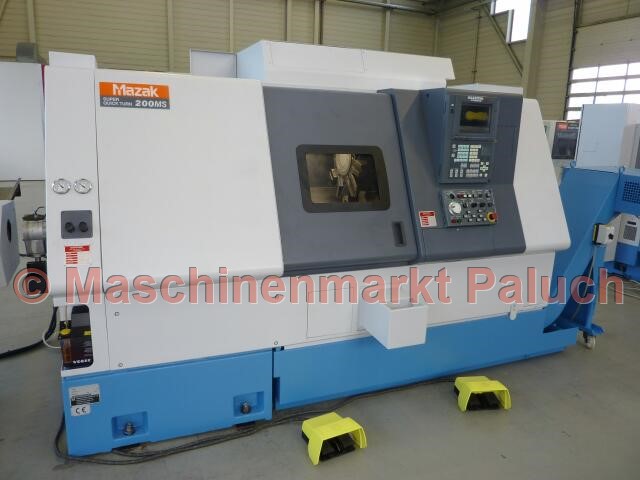

MAZAK Super Quick Turn 200MS

Objektnummer
1582
Maschinenart
CNC-Drehmaschine
Baujahr
2003
Steuerung

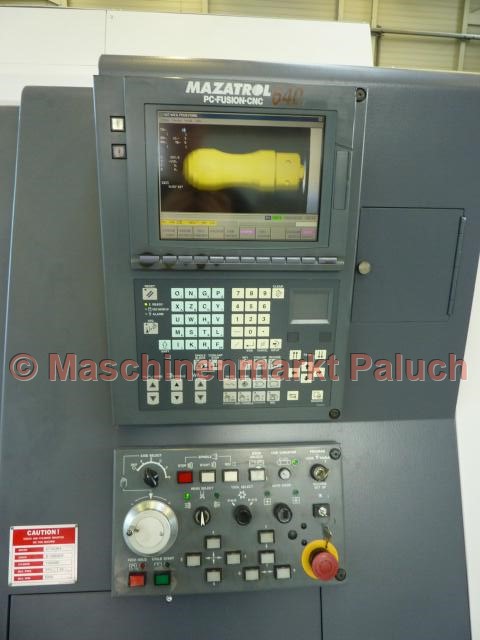

Mazatrol PC Fusion CNC 640T

Technische Daten

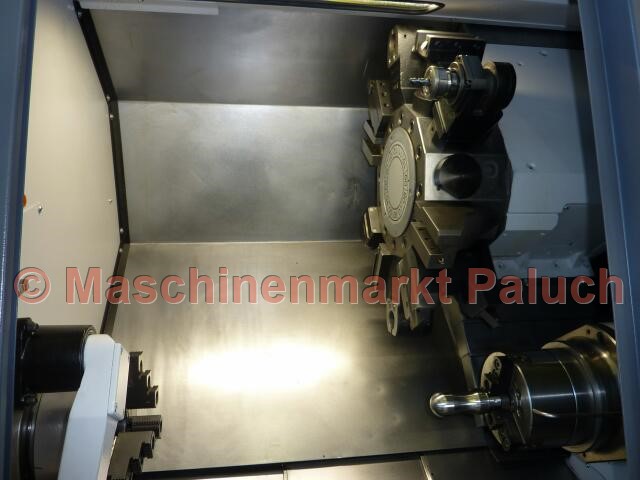

Arbeitsraum

Max. Schwingdurchmesser
525 mm
Max. Schwingdurchmesser über Querschlitten
350 mm
Max. Drehdurchmesser
300 mm
Stangenarbeiten bis Durchmesser
51 mm

Hauptspindel

Drehzahlbereich
35 – 5.000 U/min
Hauptantriebsleistung
18,5 kW
Max. Drehmoment
350 Nm
Spindelnase
A2 – 6“ Zoll
Spindelbohrung
61 mm
Spindelpositionierung C-Achse
0° - 360°/0,001 °

Zweite Spindel

Drehzahlbereich
35 – 5.000 U/min
Antriebsleistung
7,5 kW
Max. Drehmoment
57 Nm
Indexierung
0,001 °

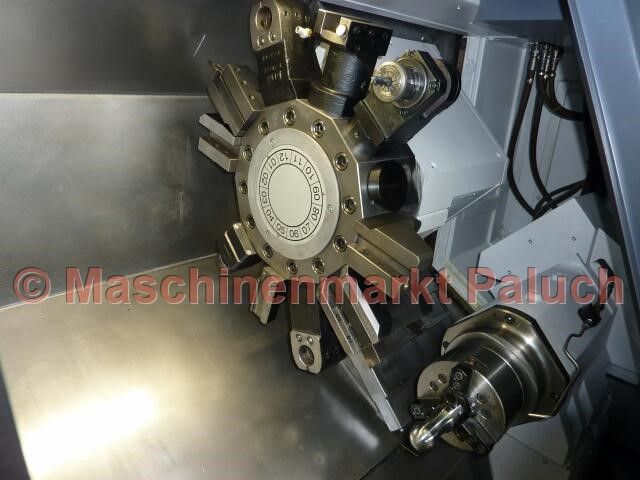

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
25 – 4.500 U/min
Antriebsleistung
3,7 kW
Max. Drehmoment
35 Nm

Verfahrwege

X-Achse
190 mm
Z-Achse
575 mm
B-Achse
585 mm

Verfahrgeschwindigkeit

X-Achse
30 m/min
Z-Achse
30 m/min
B-Achse
18 m/min

Vorschubbereich

X/Z-Achse
0 – 5.000 mm/min
C-Achse
1° – 2.000° °/min

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
40 KVA
Maschinengewicht, ca.
5.250 kg
Maschinenmaße (L x B x H), ca.
3,15 x 1,70 x 2,20 m

Zubehör

Normalzubehör

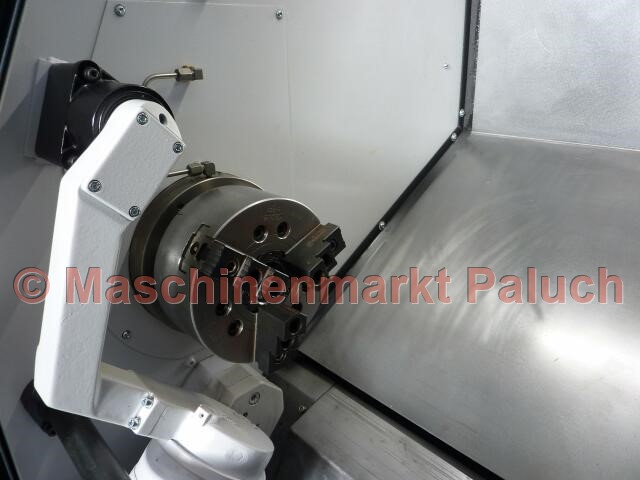

  • Hydr. KITAGAWA Dreibackenfutter B-208 für Hauptspindel, Durchmesser 210 mm
  • Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C – Achse
  • Spindelorientierung an zweiter Spindel
  • Synchronisation der Haupt- und Zweitspindel
  • Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
  • Autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • Ausblaseinrichtung am Futter (Zweite Spindel)
  • Vordertürverriegelung über Endschalter
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Navigationsanzeige (Überwachung)
  • PCMCIA Schnittstelle
  • Schnittstelle für IC Speicherkarte
  • Schnittstelle für MAZATROL DATA TRANSFER
  • Dokumentation

Sonderzubehör

  • Kurzstangenlademagazin
  • Interface für Stangenlademagazin
  • autom. Teilefänger mit Auffangschale
  • Gegenspindel, Eingabegenauigkeit 0,0001°
  • synchrones Gewindeschneiden für angetriebene Werkzeuge
  • verstärkte Kühlmittelpumpe
  • Späneförderer, Auswurf seitlich
  • 8 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
