Ihr Spezialist für gebrauchte MAZAK-Maschinen

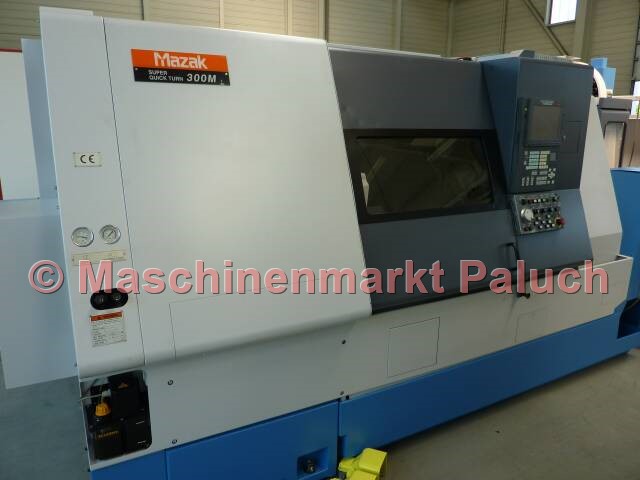

MAZAK Super Quick Turn 300M Universal 1000

Objektnummer
1298
Maschinenart
CNC-Drehmaschine
Baujahr
2001
Steuerung
Mazatrol PC Fusion CNC 640T

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
620 mm
Max. Drehdurchmesser
420 mm
Max. Drehlänge
1.017 mm
Stangenarbeiten bis Durchmesser
77 mm

Hauptspindel

Drehzahlbereich
35 - 4.000 U/min
Hauptantriebsleistung
22 kW
Max. Drehmoment
598 Nm
Spindelnase
A2 – 8 Zoll
Spindelbohrung
88 mm

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
90 - 2.000 U/min
Antriebsleistung
7,5 kW
Max. Drehmoment
98 Nm

Verfahrwege

X-Achse
260 mm
Z-Achse
1.030 mm

Verfahrgeschwindigkeit

Eilgang:
X/Z-Achse
24 m/min
C-Achse
300 U/min

Vorschubbereich

X/Z-Achse
0 - 5.000 mm/min
C-Achse
1° - 2.000° °/min

Reitstock

Aufnahme
MK 4
Reitstockverfahrweg
880 mm
Pinolenhub
130 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
48 KVA
Maschinengewicht, ca.
7.400 kg
Maschinenmaße (L x B x H), ca.
3,90 x 2,00 x 2,20 m

Zubehör

Normalzubehör

  • Hydr. KITAGAWA Dreibackenfutter B-212, Durchmesser 304 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C – Achse
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • Autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • NC – programmierbarer Reitstock
  • Vordertürverriegelung
  • Kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Synchrones Gewindeschneiden für angetriebene Werkzeuge
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Navigationsanzeige (Überwachung)
  • PCMCIA Schnittstelle
  • Schnittstelle für IC Speicher
  • Schnittstelle für MAZATROL DATA TRANSFER
  • Dokumentation

Sonderzubehör

  • Überlast - Überwachungsysstem
  • Synchrones Gewindeschneiden für angetriebene Werkzeuge
  • CNC Optionspaket EIA/ISO
  • Hochdruckkühlung
  • Späneförderer, Auswurf seitlich
  • 8 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
