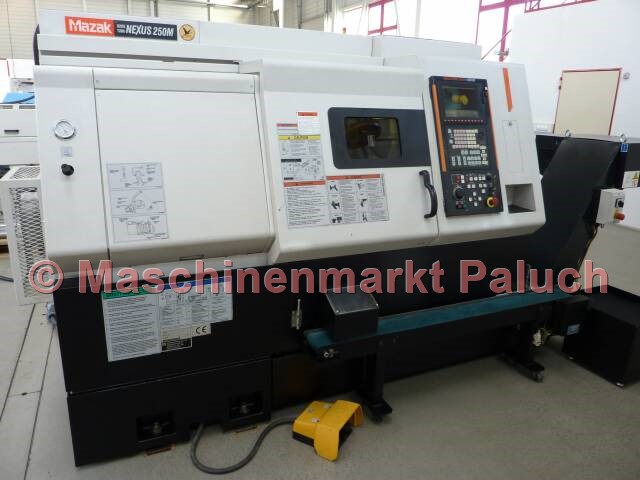

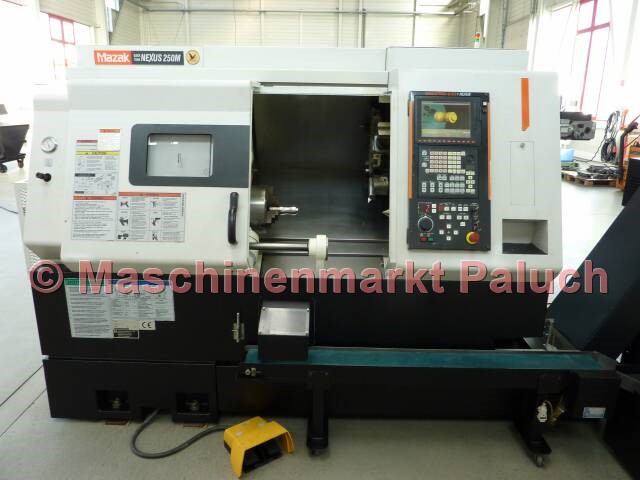

MAZAK Quick Turn Nexus 250M Universal 500
Objektnummer
1485
Maschinenart
CNC-Drehmaschine
Baujahr
2005

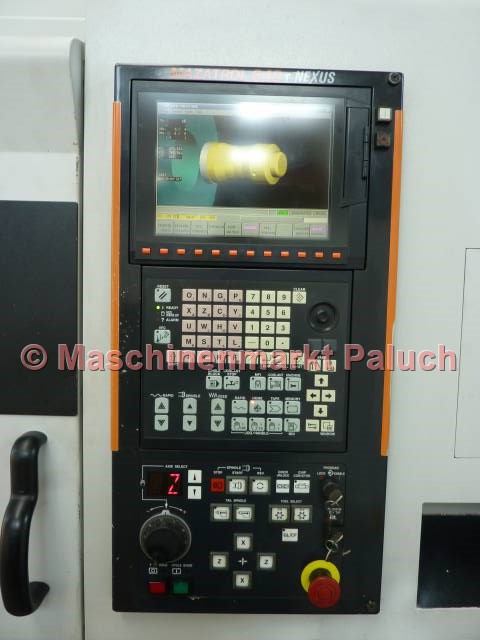

Steuerung
Mazatrol 640T Nexus
Technische Daten

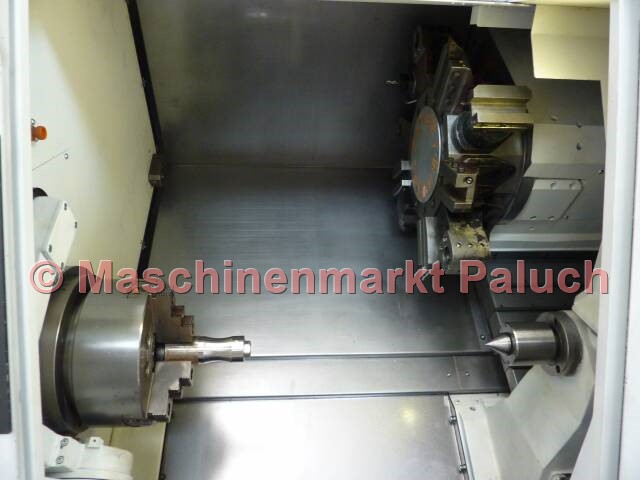

Arbeitsraum
Max. Schwingdurchmesser
675
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
511
mm
Stangenarbeiten bis Durchmesser
74
mm
Hauptspindel
Drehzahlbereich
35-4.000
U/min
Hauptantriebsleistung
26
kW
Max. Drehmoment
350
Nm
Spindelnase
A2-8
Zoll
Spindelbohrung
88
mm

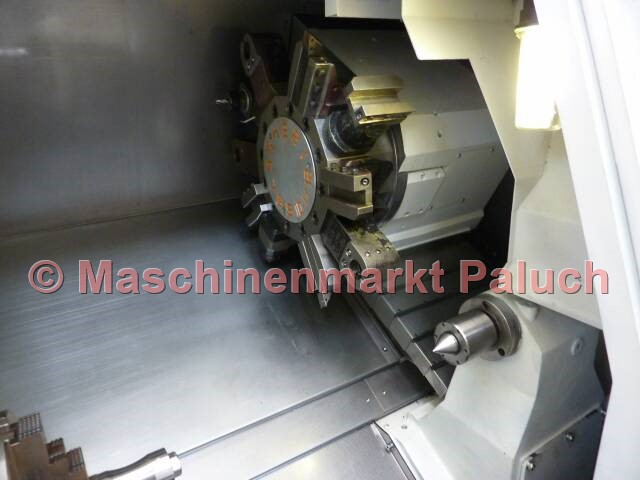

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Spindelpositionierung C-Achse
0,001
°
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
230
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
C-Achse
400
U/min
Vorschubbereich
X/Z-Achse
0 – 5.000
mm/min
C-Achse
1° - 2.000
°/min
Reitstock
Aufnahme
MK 4
Reitstockverfahrweg
550
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
46,2
KVA
Maschinengewicht, ca.
ca. 5.000
kg
Maschinenmaße (L x B x H), ca.
ca. 2,50 m x 1,80 m x 2,20
m
Zubehör
Normalzubehör

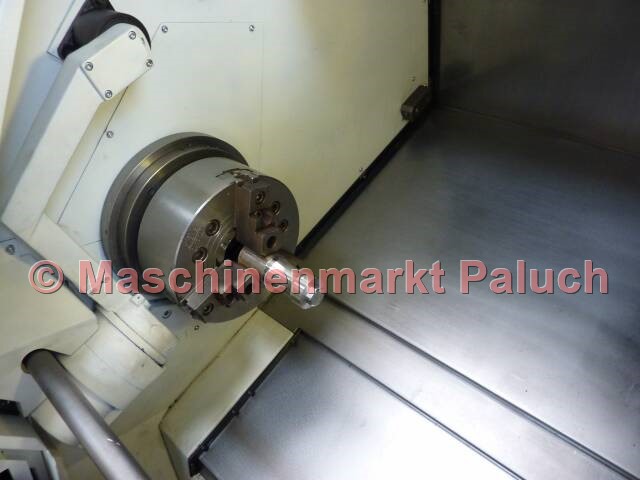

- Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Werkzeugwegprüfung als Hintergrundfunktion
- PCMCIA Schnittstelle
- Navigationsanzeige (Überwachung)
- 3,5" Diskettenlaufwerk
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Hochdruckkühlung
- CNC Optionspaket EIA/ISO
- Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
