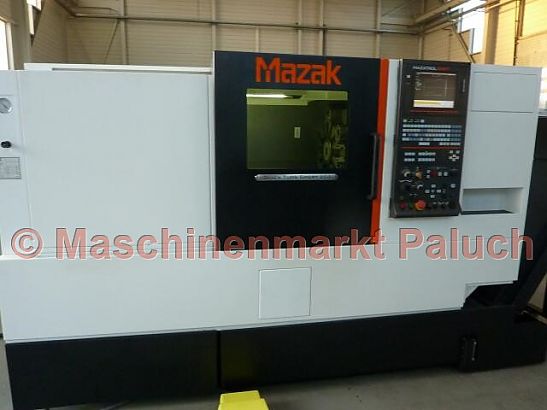

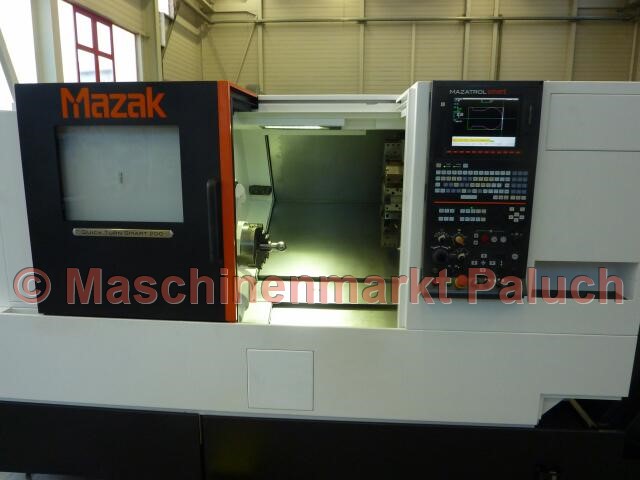

MAZAK Quick Turn Smart 200 Universal 500
Objektnummer
1631
Maschinenart
CNC-Drehmaschine
Baujahr
2012
Steuerung

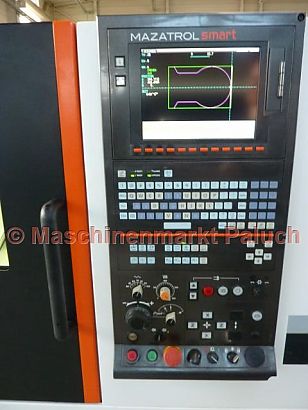

Mazatrol Smart
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
660
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
541
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35 - 5.000
U/min
Hauptantriebsleistung
15
kW
konstantes Drehmoment
233
Nm
Spindelnase
A2 - 6
Zoll
Spindelbohrung
76
mm

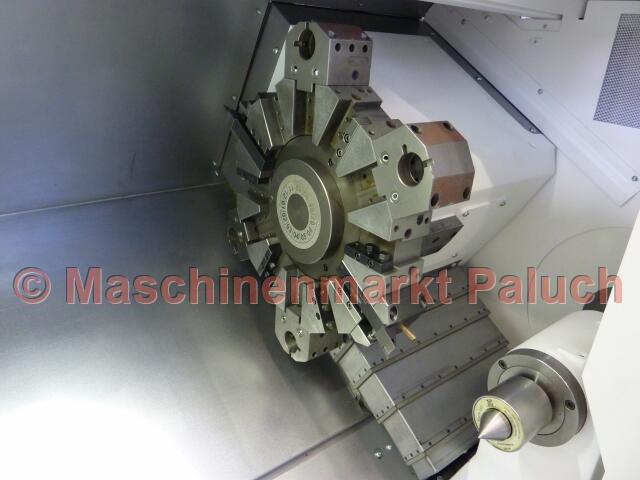

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
195
mm
Z-Achse
560
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
565
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
29,1
KVA
Maschinengewicht, ca.
4.500
kg
Maschinenmaße (L x B x H), ca.
2,70 x 1,80 x 1,80
m
Zubehör
Normalzubehör

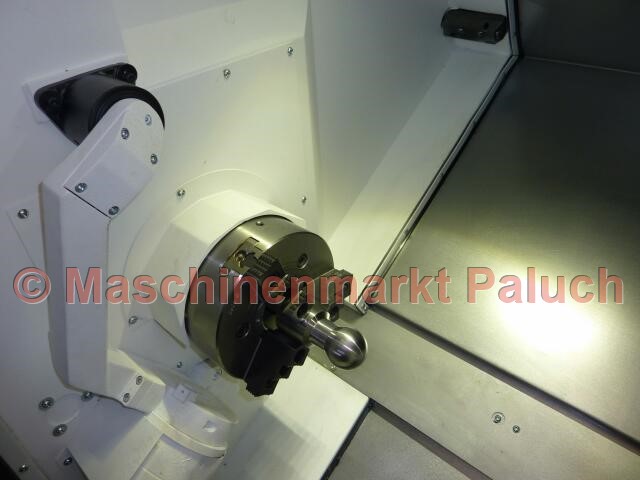

- Hydr. KITAGAWA Dreibackenfutter BB-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als
- Hintergrundfunktion
- Gewindeschneidfunktion
- Zeichnungsdaten-Direkteingabefunktion
- Intelligentes Wärmeschild
- Dokumentation
Sonderzubehör
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 12-fach Revolver
