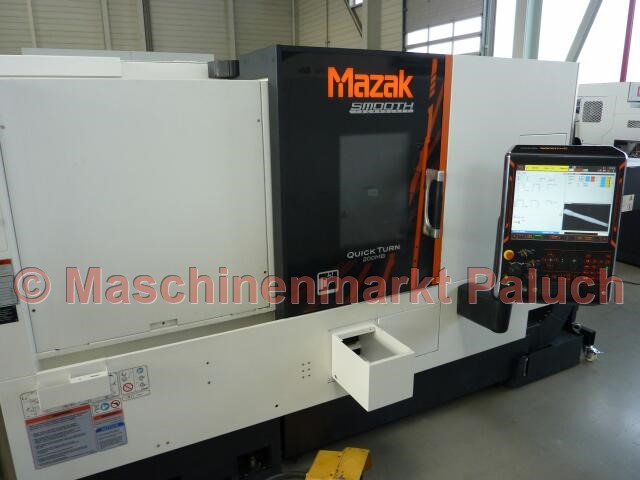

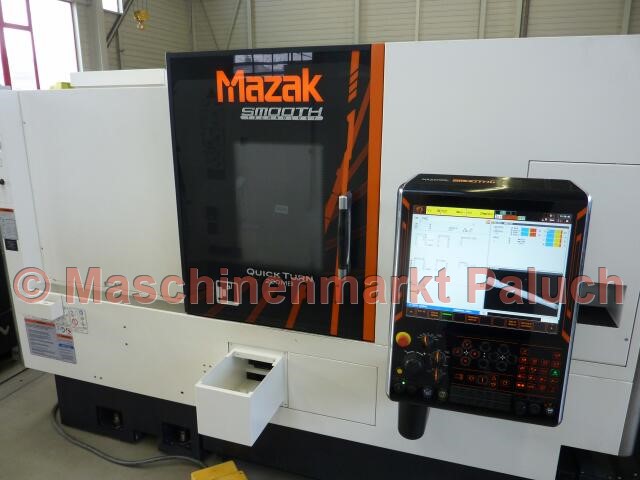

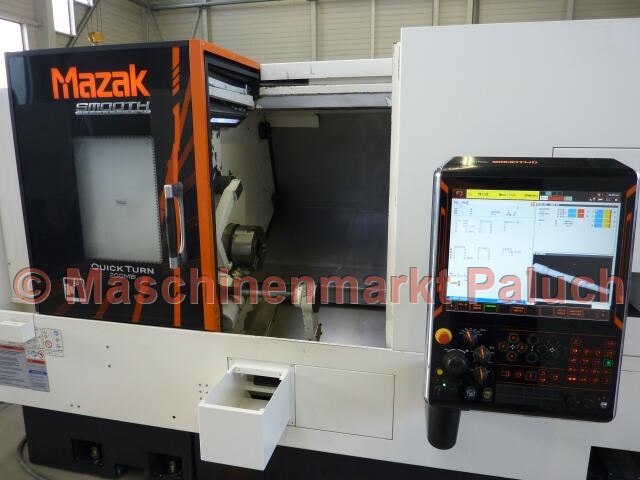

MAZAK Quick Turn 200M Universal 500
Objektnummer
1672
Maschinenart
CNC-Drehmaschine
Baujahr
2018
Steuerung

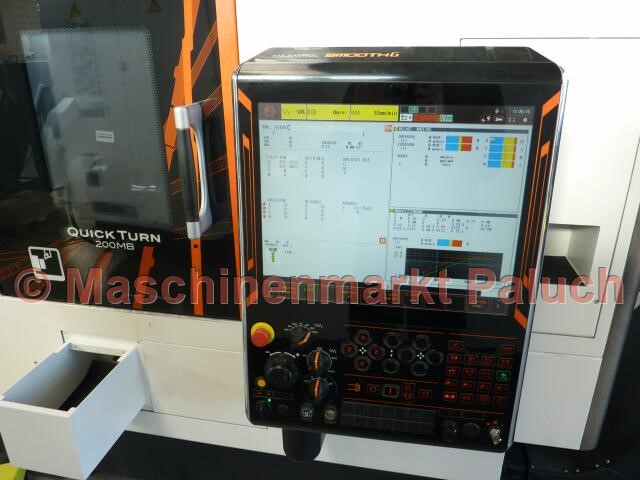

Mazatrol SmoothG
Aufgrund Ihrer Datenschutz-Einstellungen können Sie diesen Inhalt nicht sehen.
Wir benötigen die Zustimmung für Verbindung zu YouTube
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
695
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
541
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35 - 5.000
U/min
Hauptantriebsleistung
26
kW
konstantes Drehmoment
465
Nm
Spindelnase
A2 - 6
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0° - 360°/0,0001
°

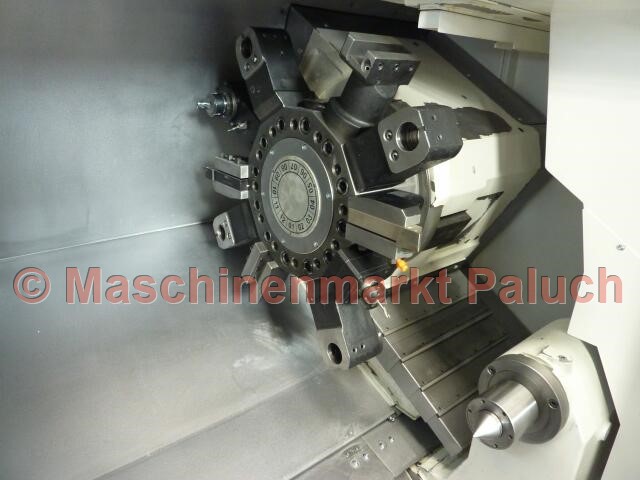

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 5.000
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
47
Nm
Verfahrwege
X-Achse
234
mm
Z-Achse
625
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
C-Achse
555
U/min

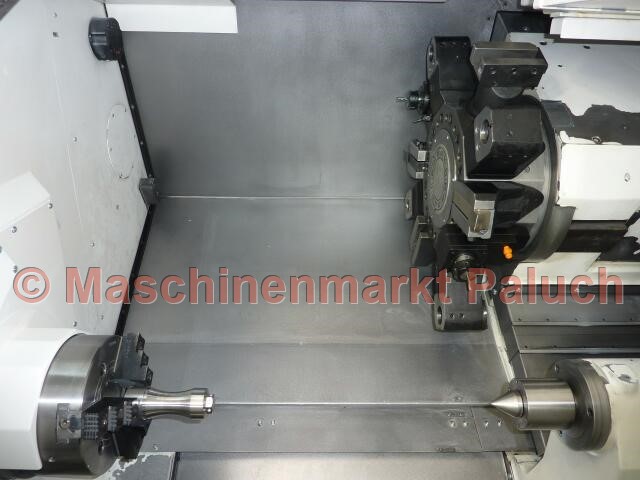

Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
565
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
26,8
KVA
Maschinengewicht, ca.
5.750
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,90 x 2,00
m
Zubehör
Normalzubehör

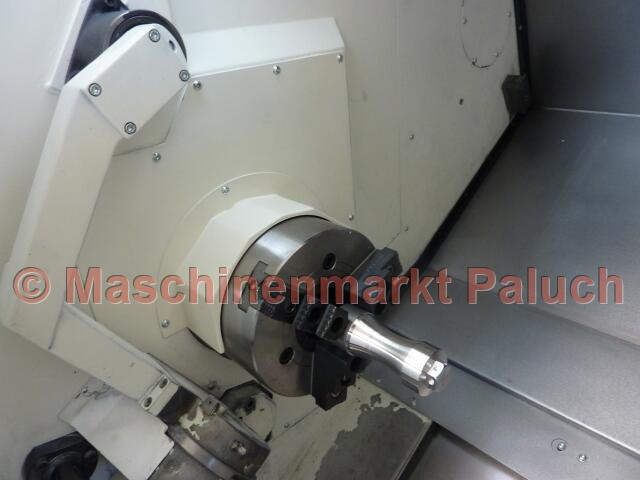

- Hydr. KITAGAWA Dreibackenfutter BB-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendemakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugwegprüfung als Hintergrundfunktion
- Gewindeschneidfunktion (G33)
- Polarkoordinateneingabe (EIA)
- Zeichnungsdaten-Direkteingabefunktion
- USB – Anschluss (1 Anschluss)
- Schnittstelle für LAN
- Dokumentation
Sonderzubehör
- Produktionspaket (CROWTHER), Inhalt des Pakets:
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- verstärkte Kühlmittelpumpe
- CROMAR Späneförderer, Auswurf seitlich
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Zylindrische Interpolation
- Vorbereitung für Werkstückmeßsystem RENISHAW (RLP-40)
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
