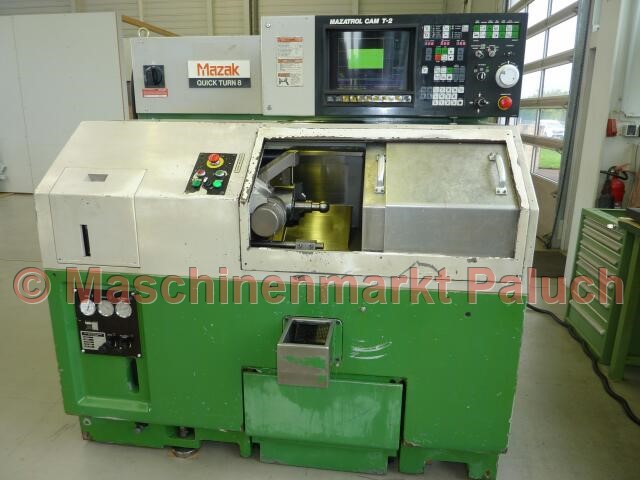

MAZAK Quick Turn 8 Universal
Objektnummer
1578
Maschinenart
CNC-Drehmaschine
Baujahr
1988

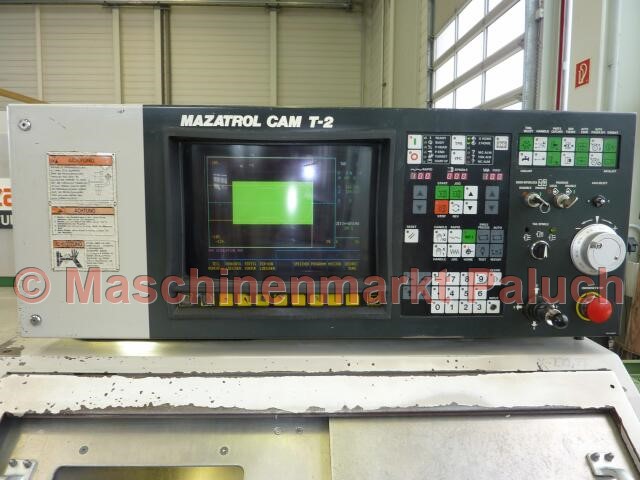

Steuerung
Mazatrol CAM T–2
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
300
mm
Max. Drehdurchmesser
110
mm
Max. Drehlänge
250
mm
Max. Schwingdurchmesser
198
mm
Stangenarbeiten bis Durchmesser
40
mm
Hauptspindel
Drehzahlbereich
70-4.500
U/min
Hauptantriebsleistung
5,5
kW
Spindelnase
A2 – 5
Zoll
Spindelbohrung
50
mm
Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
100
mm
Z-Achse
290
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
12
m/min
Z-Achse
20
m/min
Reitstock
Reitstockverfahrweg
364
mm
Aufnahme
MK 4
Pinolenhub
75
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
19,2
KVA
Maschinengewicht, ca.
ca. 2.600
kg
Maschinenmaße (L x B x H), ca.
1,90 x 1,50 x 1,70
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Manueller Reitstock
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Schalter an Bedientafel für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung über Endschalter
- Schnittstelle für MAZAK Mikro Disk und MSK
- kompl. Kühlmitteleinrichtung
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- autom. Teilefänger mit Auffangschale
- verstärkte Kühlmittelpumpe
- KNOLL Späneförderer, Auswurf nach hinten
- diverse Werkzeughalter für 12-fach Revolver
