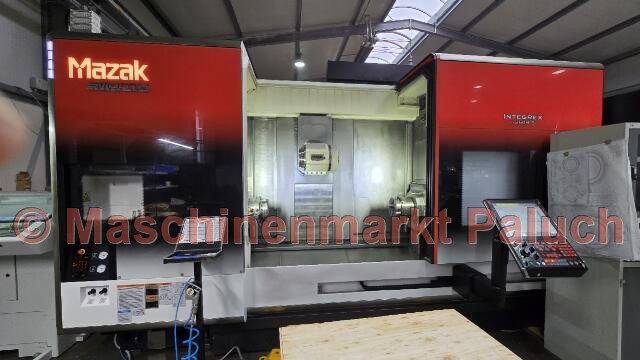

MAZAK Integrex i-250H S x 1500
Objektnummer
1669
Maschinenart
CNC-Drehmaschine
Baujahr
2022
Steuerung
SmoothAi
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
670
mm
max. Bearbeitungsdurchmesser oberer Revolver
650
mm
Stangenarbeiten bis Durchmesser
65
mm
Max. Drehlänge
1.519
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
467
Nm
Spindelnase
A2 – 8
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0,0001
°
Zweite Spindel
Drehzahlbereich
35 – 5.000
U/min
Hauptantriebsleistung
18,5
kW
konstantes Drehmoment
325
Nm
Indexierung
0.0001
°
Frässpindel
Drehzahlbereich
35-12.000
U/min
Antriebsleistung
22
kW
Max. Drehmoment
131
Nm
Werkzeugaufnahme
Capto C6
Werkzeugmagazin
Anzahl der Werkzeugplätze
74
Max. Werkzeuggewicht
12
kg
Max. Werkzeuglänge
400
mm
Verfahrwege
X-Achse
615
mm
Z-Achse
1.585
mm
Y-Achse
300
mm
W-Achse
1.539
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
50
m/min
X/X2-Achse
40
m/min
Z-Achse
50
m/min
Z/Z2-Achse
40
m/min
Y-Achse
40
m/min
W-Achse
30
m/min
Vorschubbereich
X/X2/Y/Z/Z2-Achse
0 - 2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
69,24
KVA
Maschinengewicht, ca.
15.450
kg
Maschinenmaße (L x B x H), ca.
5,00 x 2,70 x 2,70
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter BB-08 für Hauptspindel, Durchmesser 210 mm
- Hydr. KITAGAWA Dreibackenfutter B-208 für 2te Spindel, Durchmesser 210 mm
- B – Achse (0,0001° Positionierung)
- C – Achse (0,0001°)
- Y – Achse
- Luftblaseinrichtung am Futter an der Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Hauptspindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- EIA/ISO Paket
- EIA/ISO Eingabefunktion
- EIA/ISO – Zusätzliche Funktionen
- Schraubenlinieninterpolation
- 3D-Werkzeugkorrektur
- Werkstückkoordinatendrehung
- Geometrische Funktion
- Skalierung
- Externe Dateneingabe/-ausgabe
- Gewindeschneidfunktion (G33)
- Umkehrzeit-Vorschub G93
- Werkzeuglängenmessung
- Polarkoordinateneingabe (G122)
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- Umkehrzeit-Vorschub G93
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- 3D-Koordinaten-Umwandlung
- MAZACC-2D Software Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- 3D-Koordinaten-Umwandlung
- Zeichnungsdaten-Direkteingabefunktion
- LAN-Schnittstelle
- Intelligentes Gefahrenschild
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 74 Werkzeuge (Capto C6)
- Luftblaseinrichtung an der Frässpindel
- Hauptspindel mit Stangendurchlaß 65 mm
- Signalleuchte (3-farbige LED), rechteckig
- Schnittstelle für Hochdruckkühlung 70 bar
- Automatisches Öffnen/Schließen der Bedienertür
- Werkstückentladeeinrichtung incl. Transporteinheit
- Interface für Stangenlademagazin
- Werkzeugbruchüberwachung im Werkzeugwechsler
- Vorbereitung für Werkstückmeßsystem RMP-60
- Linearmassstabsystem für die X-Achse
- Roboter Interface
- Vorbereitung für Multi und Flash
- Tool-System
- Verzahnungsfräsen
- Bohrzyklus mit Drehmomentabhängigem Spanbruch
- Synchrones Gewindeschneiden für
- Dreh-/ Fräsbearbeitung
- Gravierfunktion
- Eilgang-konstanter Neigungswinkel bei Bewegung
- Gewinde-Nachschneidfunktion
- Zylinder (G07) + Polarkoordinaten- (G12.1) Eingabefunktion EIA/ISO
- Werkzeuglängenkompensation in Werkzeugachsenrichtung
- 5-Achsen-Bearbeitungspaket für SmoothAi
- KNOLL Späneförderer, Auswurf seitlich
- KNOLL KF300/1800 70 bar, incl. Bandfilter, Shower Coolant, Spülpistole
