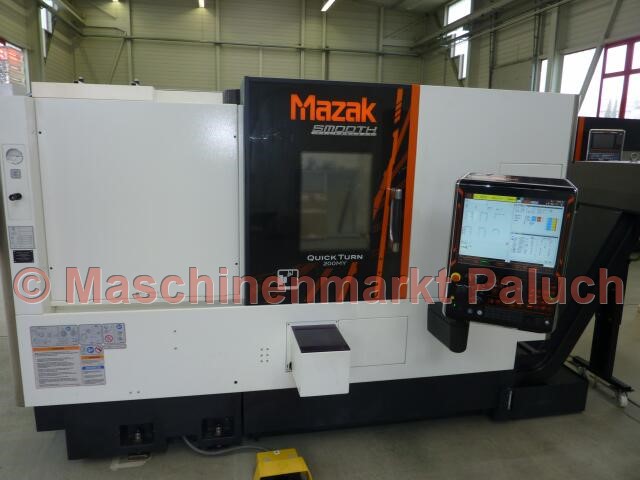

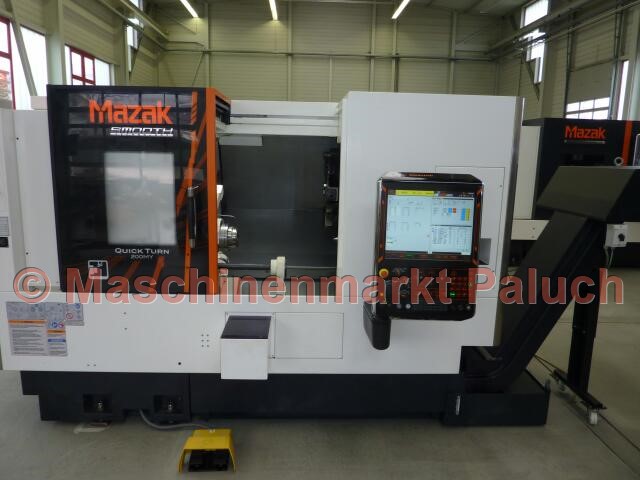

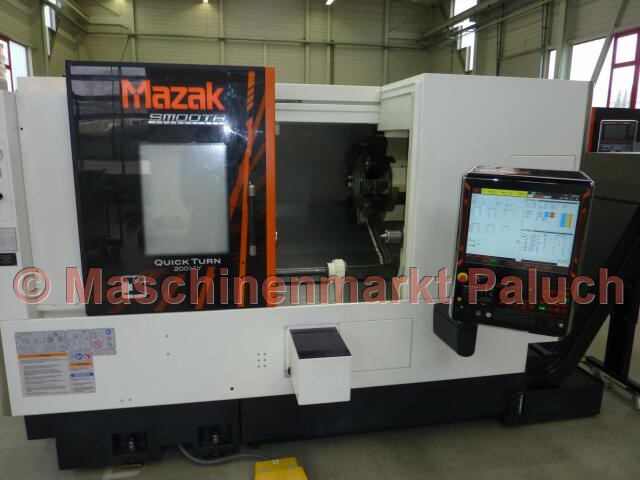

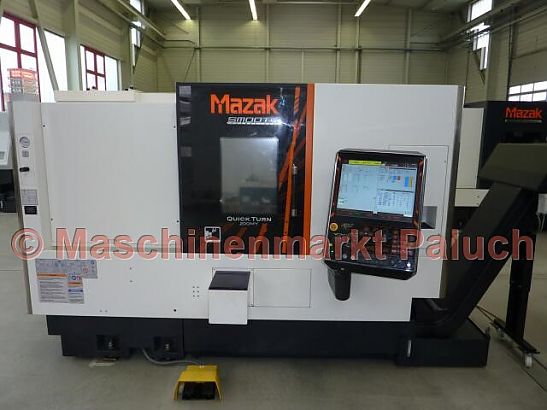

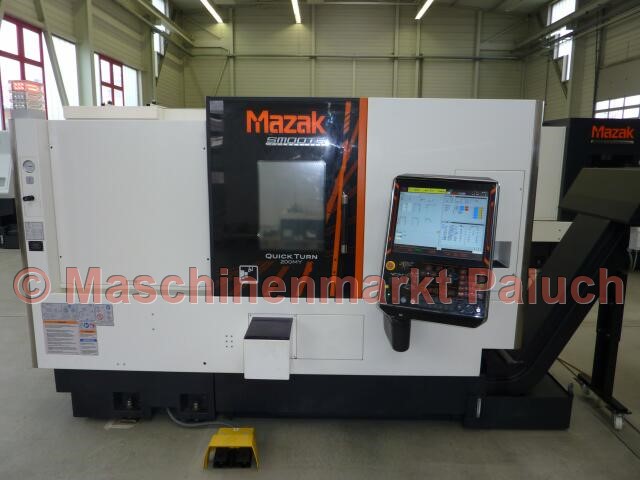

MAZAK Quick Turn 200MY

Objektnummer
1591
Maschinenart
CNC-Drehmaschine
Baujahr
2017

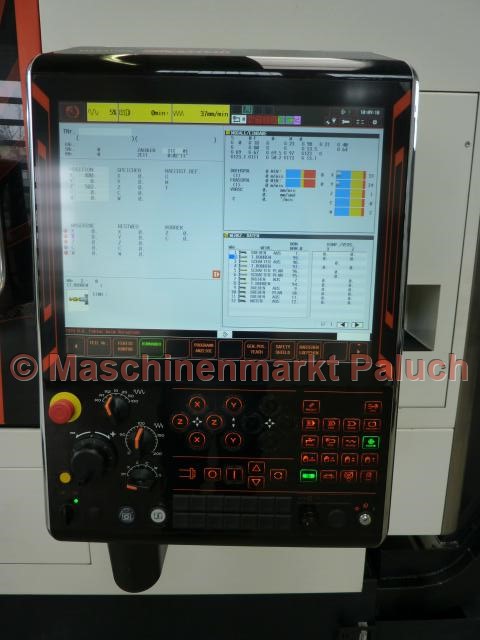

Steuerung
Mazatrol SmoothG

Technische Daten

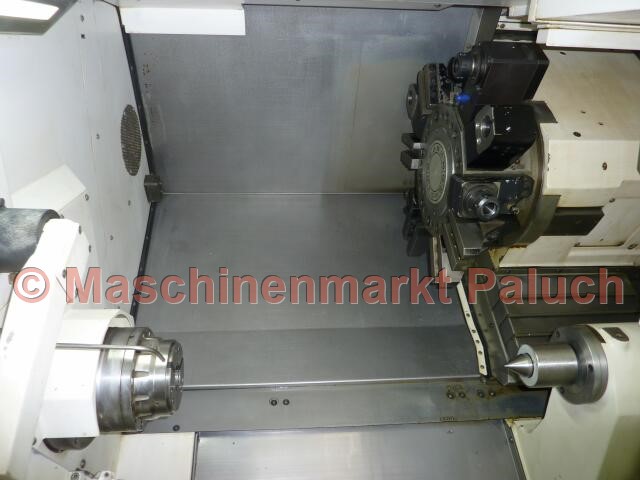

Arbeitsraum

Max. Schwingdurchmesser
695 mm
Max. Drehdurchmesser
380 mm
Max. Drehlänge
555 mm
Stangenarbeiten bis Durchmesser
65 mm

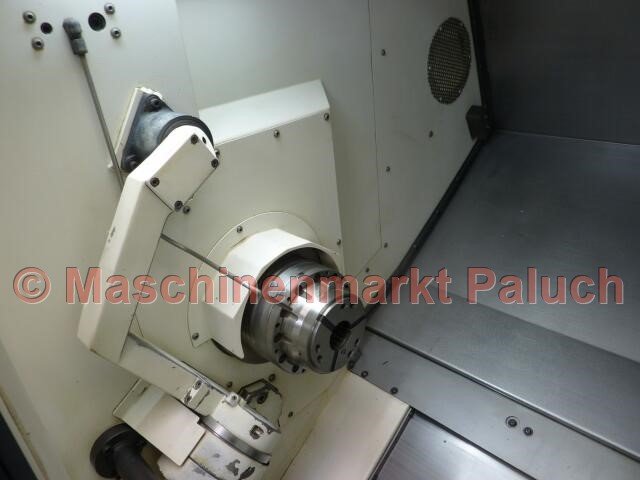

Hauptspindel

Drehzahlbereich
35-5.000 U/min
Hauptantriebsleistung
26 kW
Max. Drehmoment
465 Nm
Spindelbohrung
76 mm
Spindelpositionierung C-Achse
0° - 360°/0,0001 °

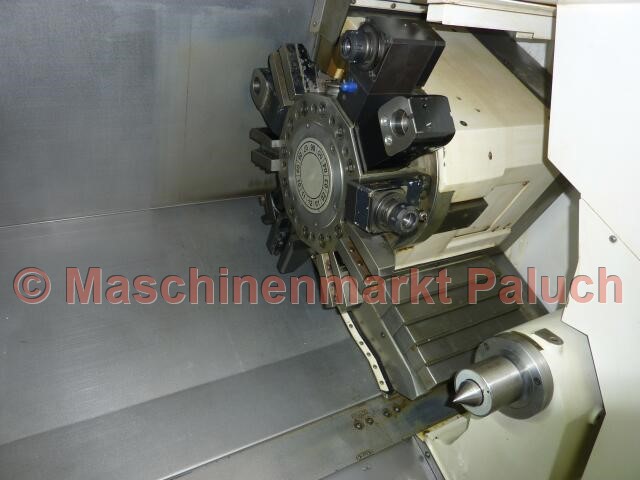

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
25-5.000 U/min
Antriebsleistung
5,5 kW
Max. Drehmoment
47 Nm

Verfahrwege

X-Achse
234 mm
Y-Achse
100 (+/- 50) mm
Z-Achse
625 mm

Verfahrgeschwindigkeit

Eilgang:
X-Achse
30 m/min
Y-Achse
21 m/min
Z-Achse
33 m/min
C-Achse
555 U/min

Vorschubbereich

X/Y/Z-Achse
0-2.000 mm/min

Reitstock

Aufnahme
MK 5
Reitstockverfahrweg
550 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
42,6 KVA
Maschinengewicht, ca.
ca. 5.750 kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,90 x 2,00 m

Zubehör

Normalzubehör

  • Hydr. KITAGAWA Dreibackenfutter BB-208, Durchmesser 210 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C – Achse
  • Y – Achse
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • NC – programmierbarer Reitstock mit elektrischem Antrieb
  • Vordertürverriegelung
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Synchron-Gewindebohren mit Frässpindel
  • Anwendermakro (600 Variablen)
  • MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
  • EIA/ISO Eingabefunktion
  • Wahlweiser Halt (optionaler Stop)
  • Werkzeugprüfung als Hintergrundfunktion
  • Gewindeschneidfunktion
  • Polarkoordinateneingabe (G122)
  • Zeichnungsdaten-Direkteingabefunktion
  • LAN-Schnittstelle
  • Dokumentation

Sonderzubehör

  • Interface für Stangenlademagazin
  • autom. Teilefänger mit Auffangschale
  • Luftblaseinrichtung am Futter
  • verstärkte Kühlmittelpumpe
  • MAYFRAN Späneförderer, Auswurf seitlich
  • 8 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
