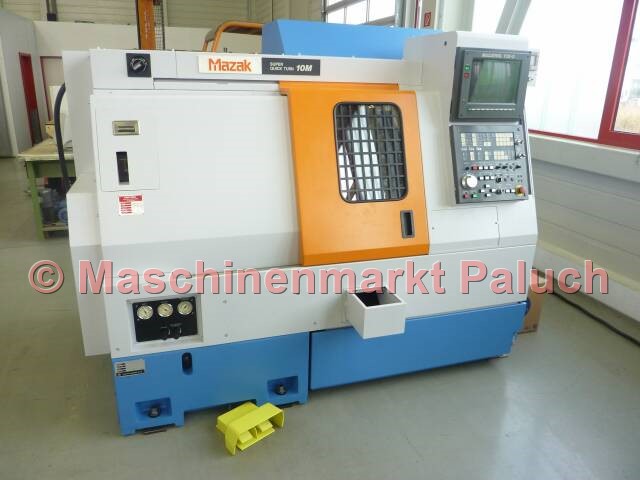

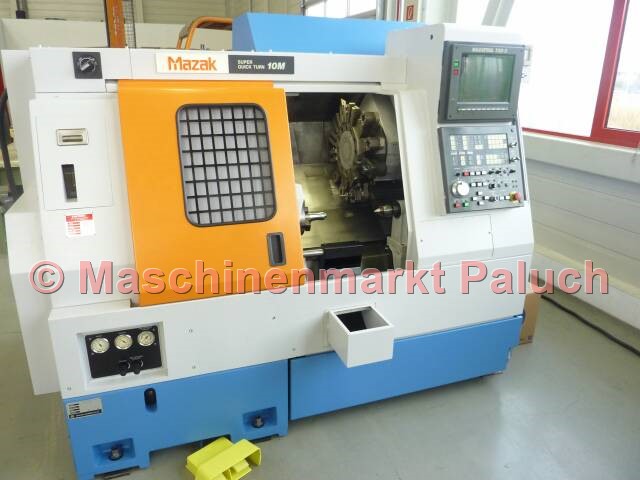

MAZAK Super Quick Turn 10M
Objektnummer
1428
Maschinenart
CNC-Drehmaschine
Baujahr
1991
Steuerung
Mazatrol T – 32/3 mit Farbgrafikbildschirm
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
435
mm
Max. Schwingdurchmesser über Querschlitten
370
mm
Max. Drehdurchmesser
230
mm
Max. Drehlänge
305
mm
Stangenarbeiten bis Durchmesser
42
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
96
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
52
mm
Spindelpositionierung C-Achse
0° – 360°/0,001
°

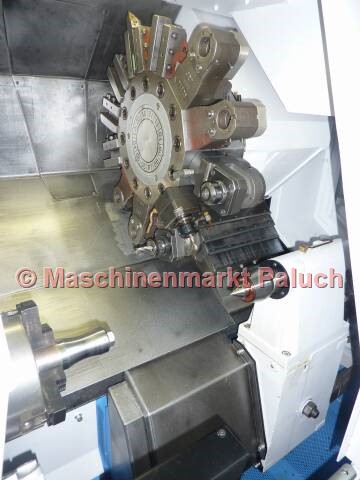

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
120-3.000
U/min
Antriebsleistung
2,2
kW
Max. Drehmoment
20,6
Nm
Verfahrwege
X-Achse
160
mm
Z-Achse
360
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
30
m/min
C-Achse
400
U/min
Vorschubbereich
X/Z-Achse
0 - 5.000
mm/min

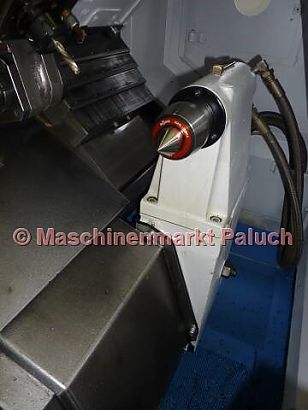

Reitstock
Pinolenhub
75
mm
Aufnahme
MK 4
Reitstockverfahrweg
275
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
32
KVA
Maschinengewicht, ca.
ca. 3.600
kg
Maschinenmaße (L x B x H), ca.
2,50 x 1,50 x 1,90
m
Zubehör
Normalzubehör

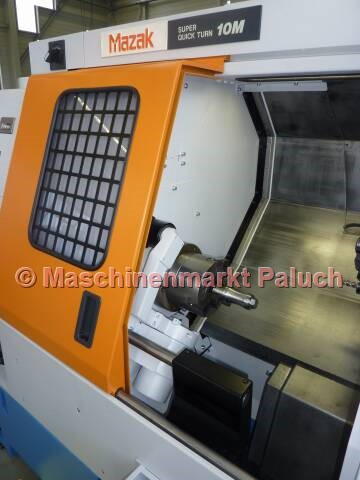

- Hydr. Kitagawa Dreibackenfutter B-206, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Manueller Reitstock
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Schnittstelle für MAZAK Mikro Disk und MSK
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- autom. Ein- und Ausschalten der Maschine
- Hochdruckkühlung, Druck an der Pumpe ca. 5,5 bar
- 9 St. feststehende Werkzeughalter
- 3 St. angetriebene Werkzeughalter
