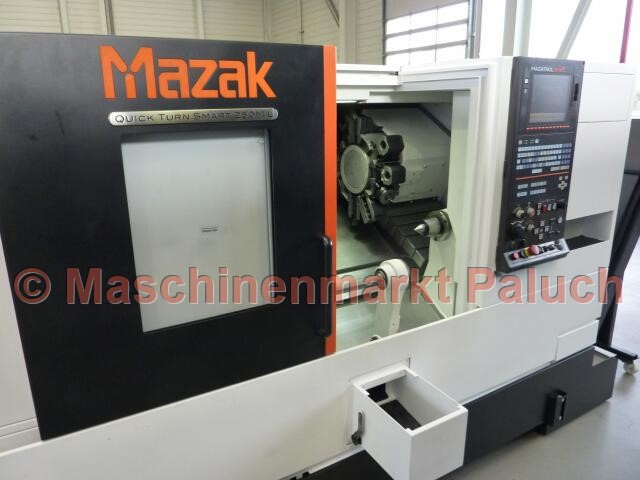

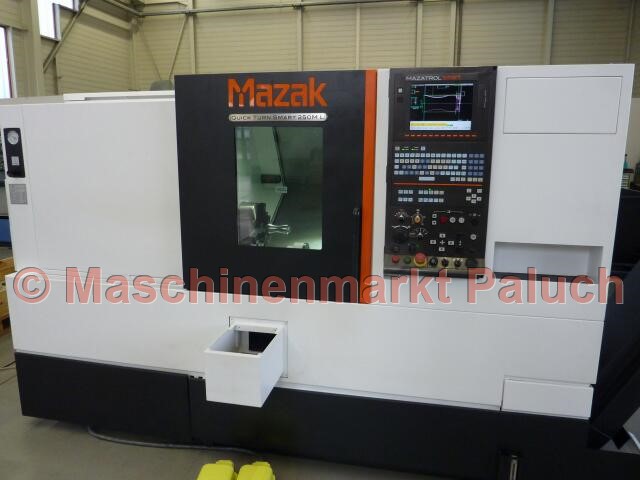

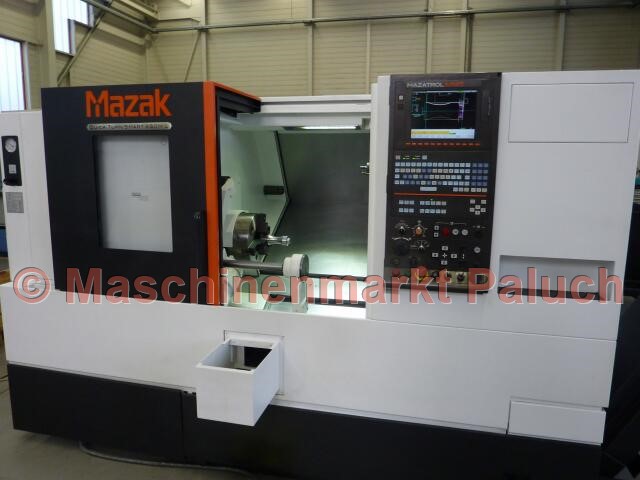

MAZAK Quick Turn Smart 250M L Universal 500
Objektnummer
1587
Maschinenart
CNC-Drehmaschine
Baujahr
2015
Steuerung

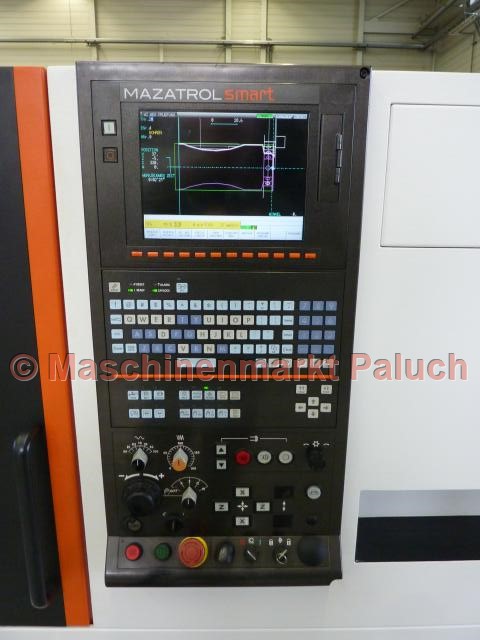

Mazatrol Smart
Technische Daten

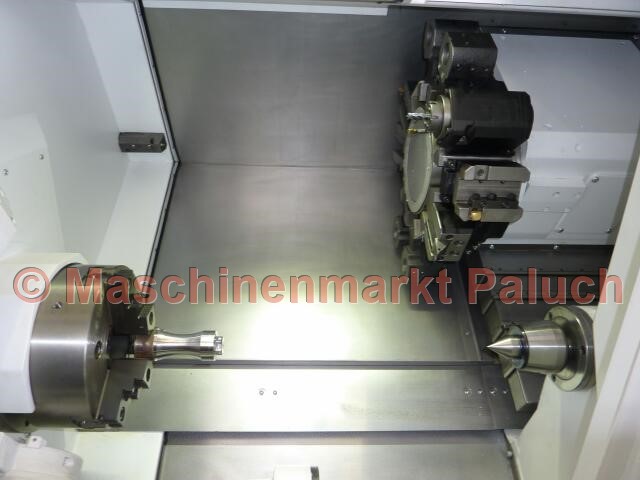

Arbeitsraum
Max. Schwingdurchmesser
660
mm
Max. Drehdurchmesser
360
mm
Max. Drehlänge
500
mm
Stangenarbeiten bis Durchmesser
80
mm
Hauptspindel
Drehzahlbereich
35 - 4.000
U/min
Hauptantriebsleistung
18,5
kW
konstantes Drehmoment
358
Nm
Spindelnase
A2 - 8
Zoll
Spindelbohrung
91
mm
Spindelpositionierung C-Achse
0,0001°
°

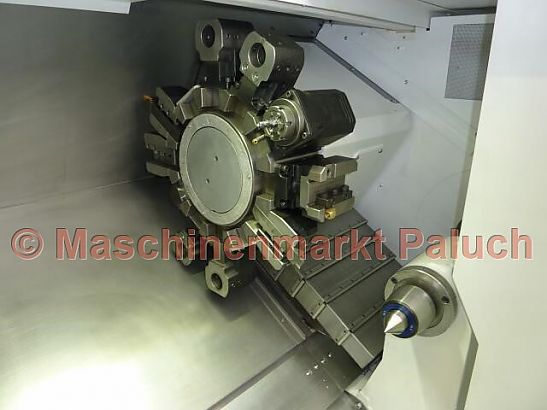

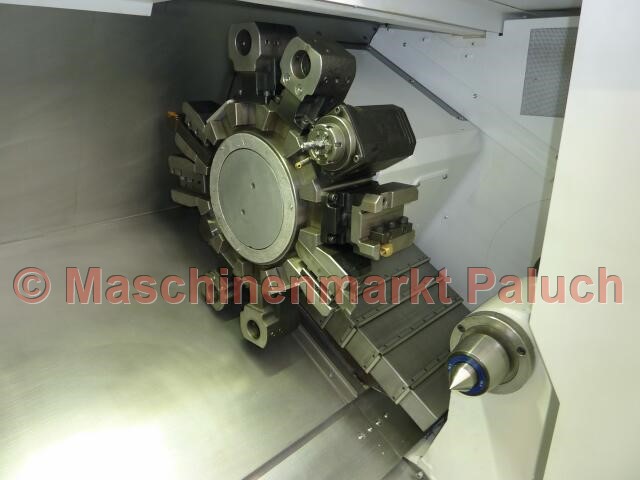

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
47
Nm
Verfahrwege
X-Achse
225
mm
Z-Achse
605
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
C-Achse
555
U/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
565
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
45
KVA
Maschinengewicht, ca.
5.000
kg
Maschinenmaße (L x B x H), ca.
2,70 x 1,80 x 1,80
m
Zubehör
Normalzubehör

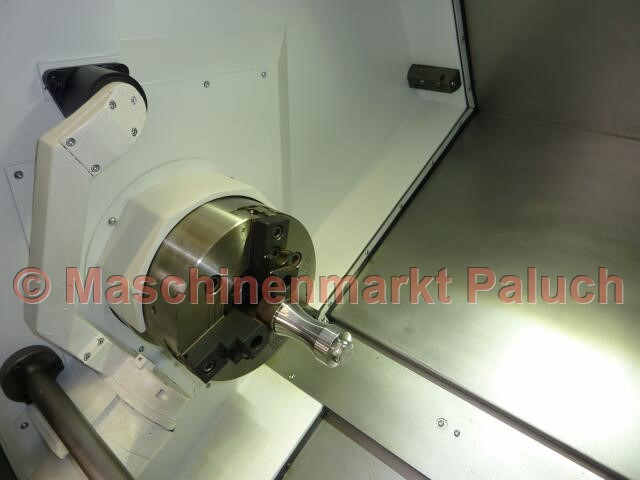

- Hydr. KITAGAWA Dreibackenfutter BB-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle
- Intelligentes Wärmeschild
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- LAN Schnittstelle
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
