Ihr Spezialist für gebrauchte MAZAK-Maschinen

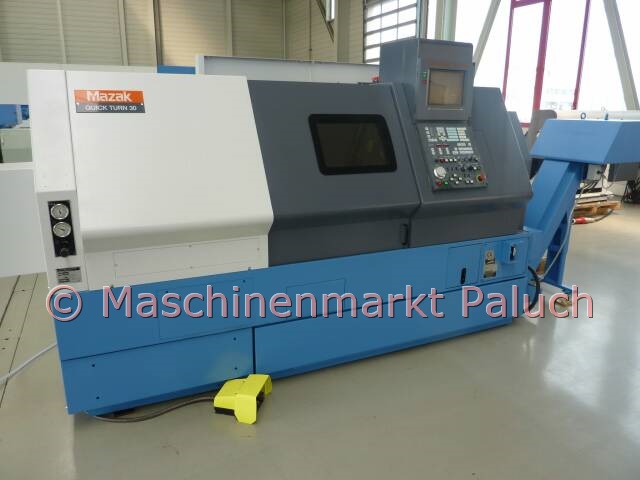

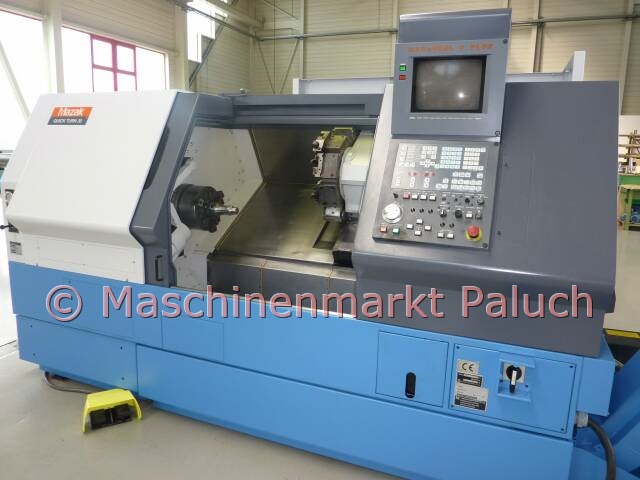

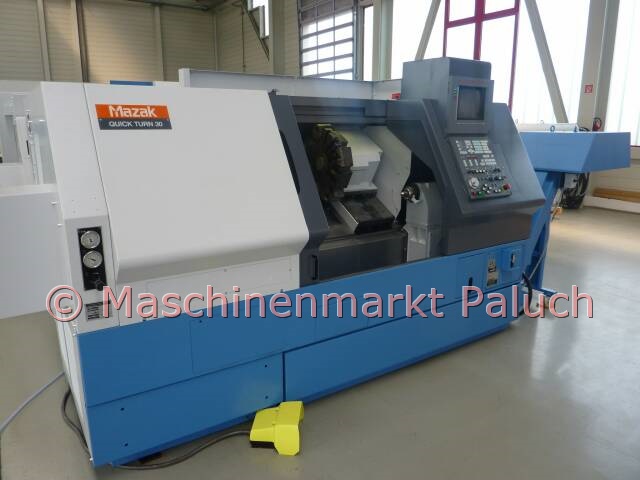

MAZAK Quick Turn N 30B Universal 1000

Objektnummer
1392
Maschinenart
CNC-Drehmaschine
Baujahr
1998

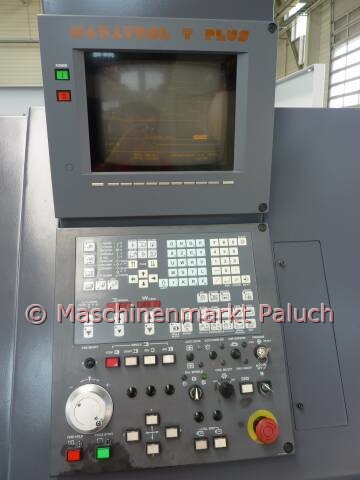

Steuerung
Mazatrol T-Plus / Monochrom

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
510 mm
Max. Drehdurchmesser
320 mm
Max. Drehlänge
951 mm
Stangenarbeiten bis Durchmesser
70 mm

Hauptspindel

Drehzahlbereich
33 – 3.300 U/min
Hauptantriebsleistung
22 kW
Max. Drehmoment
432 Nm
Spindelbohrung
80 mm

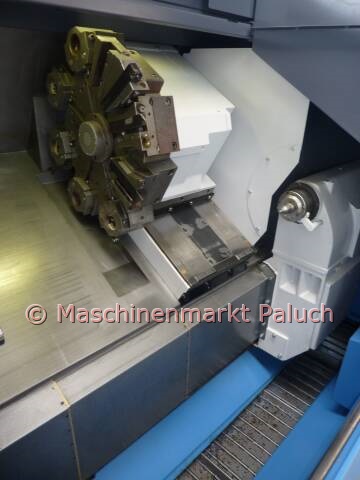

Werkzeugrevolver

Anzahl der Werkzeugplätze
16

Verfahrwege

X-Achse
200 mm
Z-Achse
1.020 mm

Verfahrgeschwindigkeit

Eilgang:
X-Achse
20 m/min
Z-Achse
25 m/min

Reitstock

Aufnahme
MK 5
Reitstockverfahrweg
835 mm
Pinolenhub
130 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
48 KVA
Maschinengewicht, ca.
5.300 kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,95 x 1,95 m

Zubehör

Normalzubehör

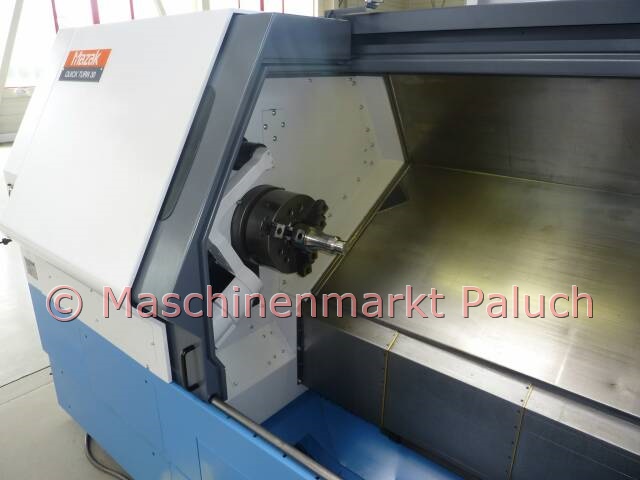

  • Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • autom. Öffnen/Schließen des Futters
  • NC – programmierbarer Reitstock
  • Vordertürverriegelung über Endschalter
  • Schnittstelle für MAZAK Mikro Disk und MSK
  • kompl. Kühlmitteleinrichtung
  • Arbeitsraumbeleuchtung
  • Dokumentation

Sonderzubehör

  • Autom. Öffnen/Schließen des Futters M06/M07
  • Hochdruckkühlung
  • MAYFRAN Späneförderer, Auswurf seitlich
  • Diverse Werkzeughalter für 8fach  Revolver
