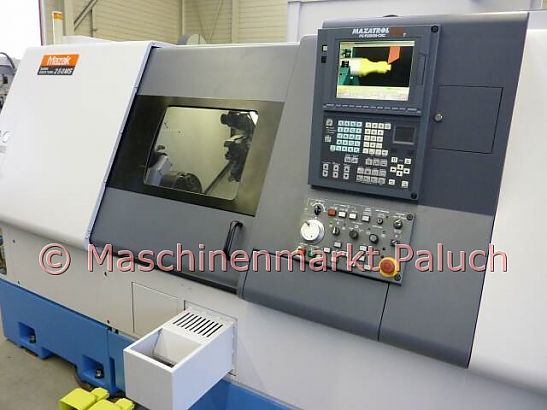

MAZAK Super Quick Turn 250MS
Objektnummer
1551
Maschinenart
CNC-Drehmaschine
Baujahr
1999
Steuerung

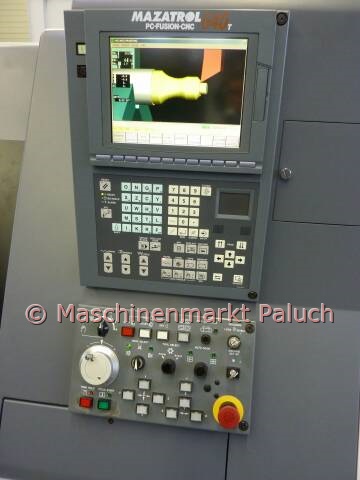

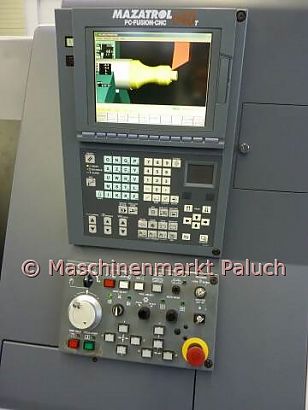

Mazatrol PC Fusion CNC 640T
Technische Daten

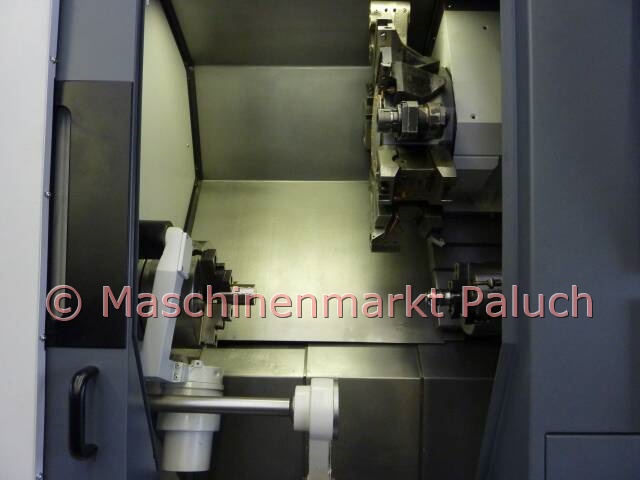

Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Schwingdurchmesser über Querschlitten
350
mm
Max. Drehdurchmesser
300
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
35 – 4.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
350
Nm
Spindelnase
A2 – 6“
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0° - 360°/0,001
°
Zweite Spindel
Drehzahlbereich
35 – 4.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
57
Nm
Indexierung
72 Positionen/5
°
Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
190
mm
Z-Achse
575
mm
B-Achse
585
mm
Verfahrgeschwindigkeit
X-Achse
30
m/min
Z-Achse
30
m/min
B-Achse
18
m/min
Vorschubbereich
X/Z-Achse
0 – 5.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
40
KVA
Maschinengewicht, ca.
5.450
kg
Maschinenmaße (L x B x H), ca.
3,45 x 1,80 x 2,00
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-210 für Hauptspindel, Durchmesser 254 mm
- Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Ausblaseinrichtung am Futter (Zweite Spindel)
- Vordertürverriegelung über Endschalter
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnittstelle
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- LNS Kurzstangenlademagazin, Modell: Quick Load Servo II
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Anzeigelampe für Bearbeitungszustand
- Hochdruckkühlung
- Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
