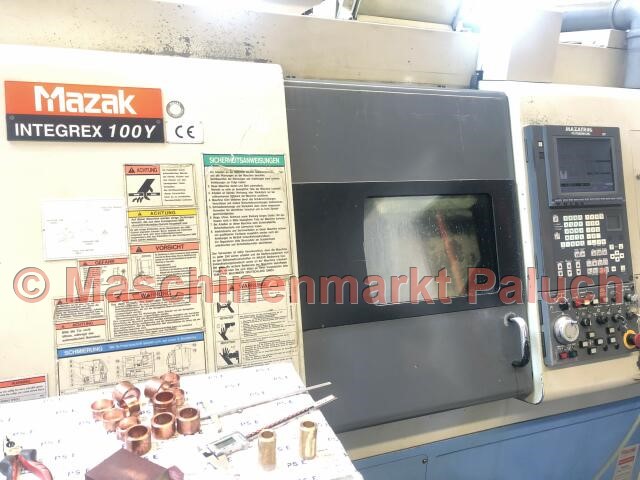

MAZAK Integrex 100Y
Objektnummer
1563
Maschinenart
CNC-Drehmaschine
Baujahr
2000
Steuerung

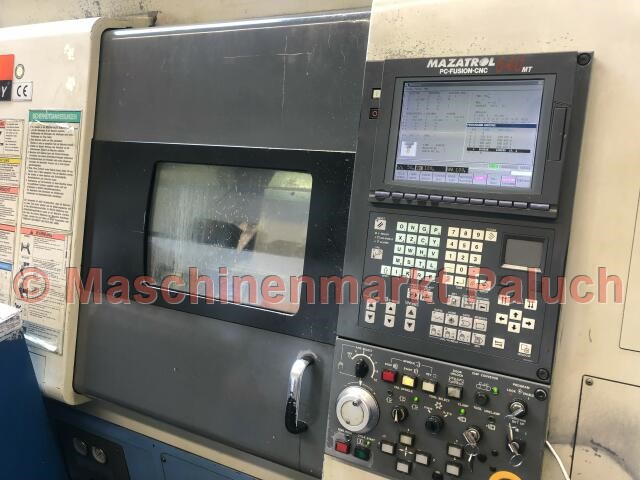

Mazatrol PC Fusion CNC 640MT
Technische Daten

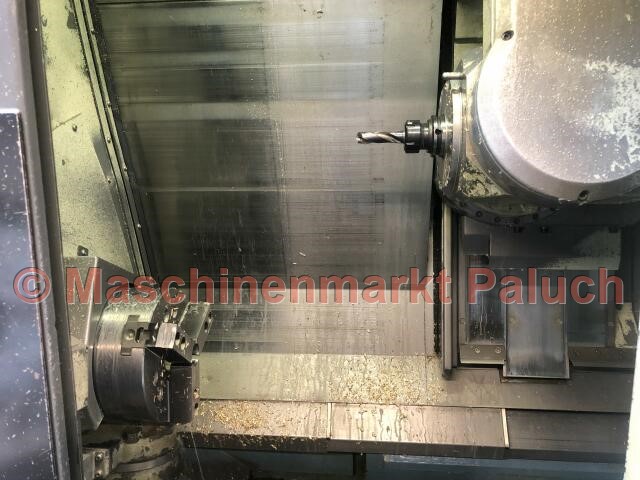

Arbeitsraum
Max. Schwingdurchmesser
470
mm
Max. Drehdurchmesser
470
mm
Max. Drehlänge
502
mm
Stangenarbeiten bis Durchmesser
42
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
7,5
kW
Max. Drehmoment
161
Nm
Spindelnase
A2 - 5
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0°-360°/0,001
°
Werkzeugrevolver
Ausführung der Dreh-/Frässpindel:
Einspindel Revolver für feststehen- de oder angetriebene Werkzeuge
Angetriebene Werkzeuge
Drehzahlbereich
15-10.000
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
49
Nm
Werkzeugaufnahme
Mazak KM 63

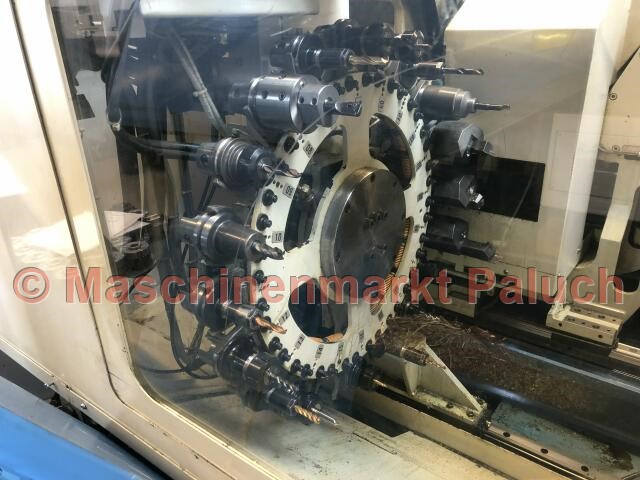

Werkzeugmagazin
Anzahl der Werkzeugplätze
20
Max. Werkzeuggewicht
4
kg
Verfahrwege
X-Achse
360
mm
Z-Achse
560
mm
Y-Achse
+/- 60
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
26
m/min
Z-Achse
33
m/min
C-Achse
400
U/min
Vorschubbereich
X-Achse
0–2.000
mm/min
Z-Achse
0–2.000
mm/min
C-Achse
1-2.000
°/min
Y-Achse
0–6.000
mm/min
Reitstock
Reitstockverfahrweg
400
mm
Aufnahme
MK 4
Pinolenhub
95
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
16,2
KVA
Maschinengewicht, ca.
4.500
kg
Maschinenmaße (L x B x H), ca.
2,60 x 2,10 x 2,40
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm, anstelle des Standardfutters
- B – Achse
- C – Achse
- Y – Achse
- Linearmaßstabsystem für X – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter (geöffnet/geschlossen)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Manueller Reitstock
- Vordertürverriegelung
- komplette Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch vollgekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- BAZ Bearbeitungszyklen
- Schnittstelle für IC Speicherkarte
- Werkzeugstandzeitüberwachung
- Schnittstelle für MSK
- Dokumentation
Sonderzubehör
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf nach hinten
- diverse Werkzeugaufnahmen
