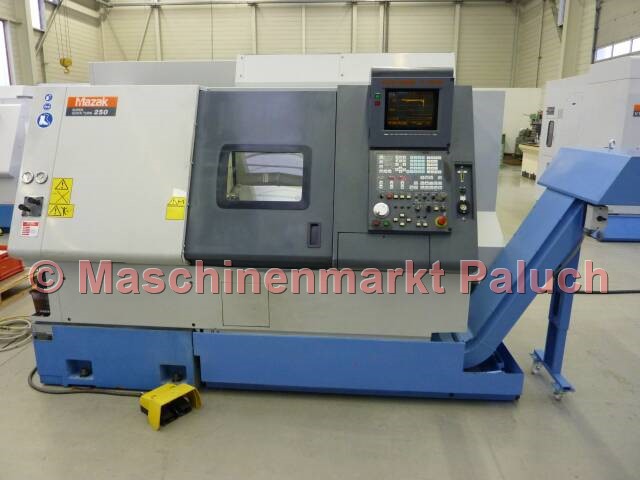

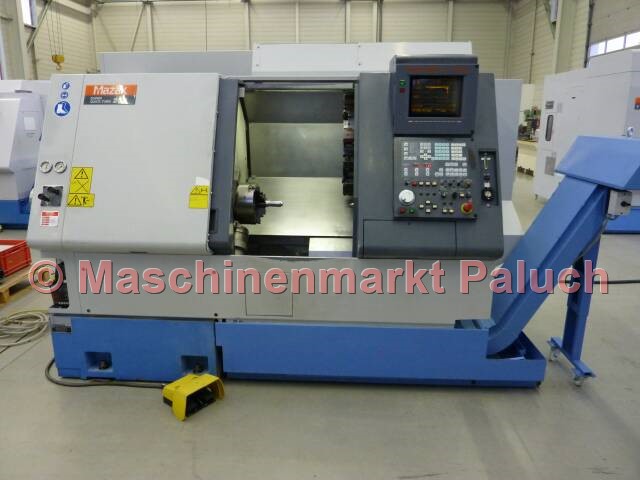

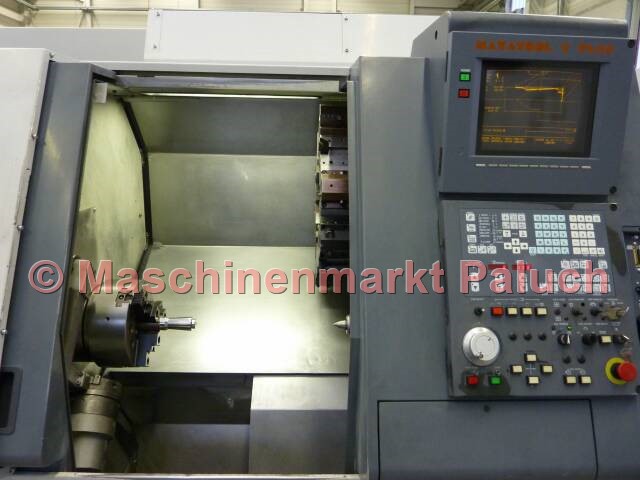

MAZAK Super Quick Turn 250 Universal 500
Objektnummer
1480
Maschinenart
CNC-Drehmaschine
Baujahr
1998
Steuerung

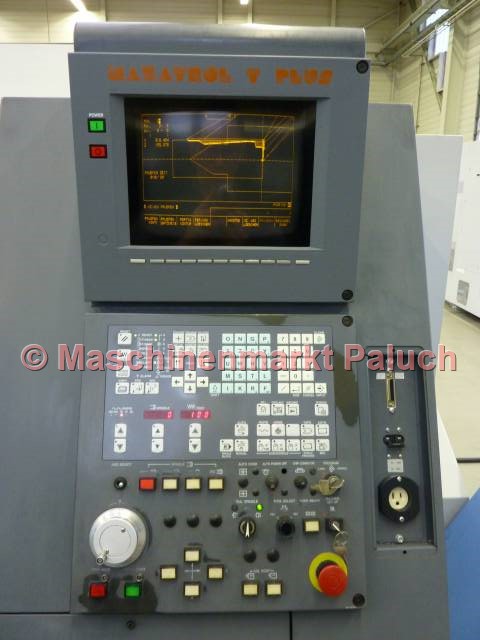

Mazatrol T – Plus mit Monochrombildschirm
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
483
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
35-4.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
333
Nm
Spindelnase
A2-6
Zoll
Spindelbohrung
76
mm

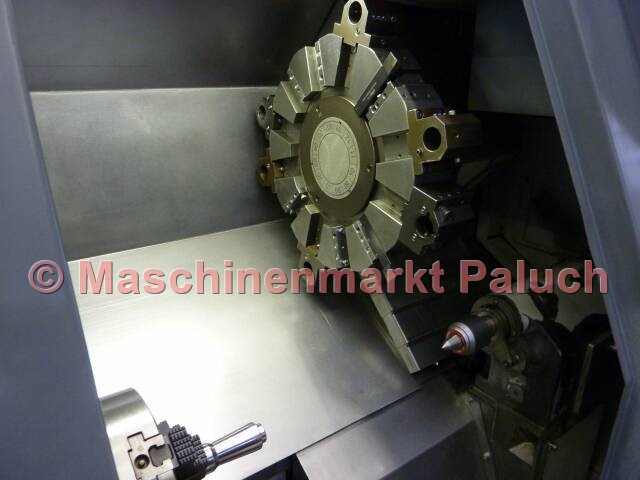

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
535
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
30
m/min
Vorschubbereich
X/Z-Achse
0-5.000
mm/min
Reitstock
Pinolenhub
150
mm
Aufnahme
MK 5
Reitstockverfahrweg
400
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
45
KVA
Maschinengewicht, ca.
ca. 4.600
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,70 x 2,00
m
Zubehör
Normalzubehör

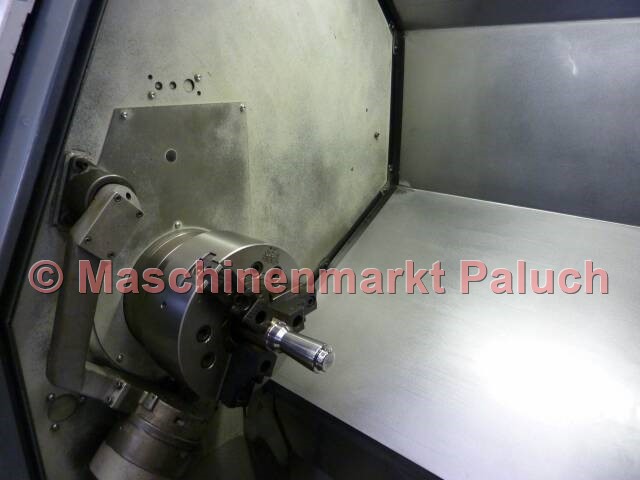

- Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung über Endschalter
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- Dokumentation
Sonderzubehör
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 12-fach Revolver
