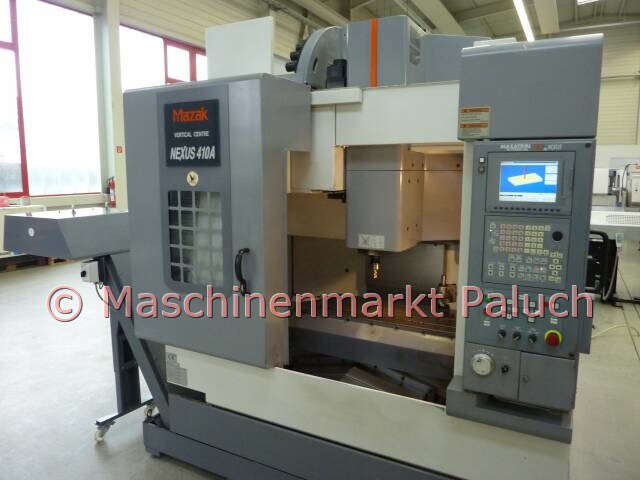

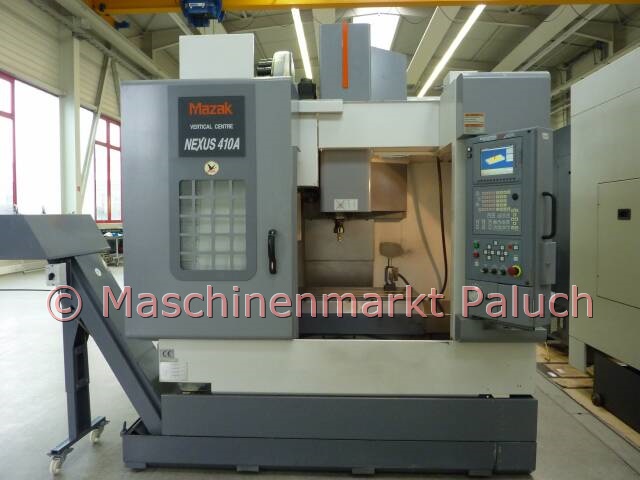

MAZAK VC Nexus 410A
Objektnummer
1390
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2003

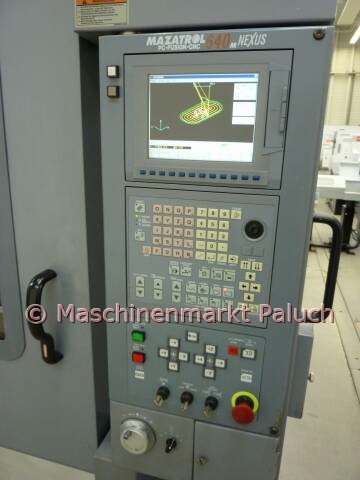

Steuerung
Mazatrol PC Fusion CNC 640M Nexus
Technische Daten

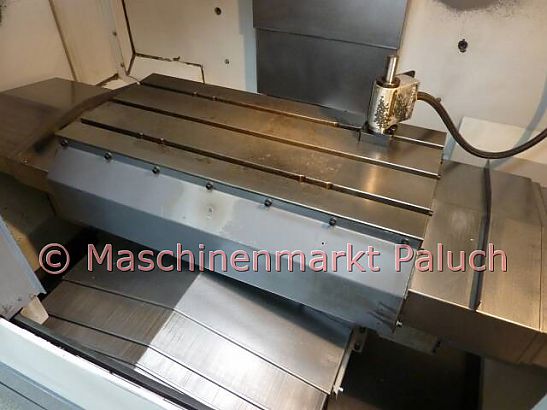

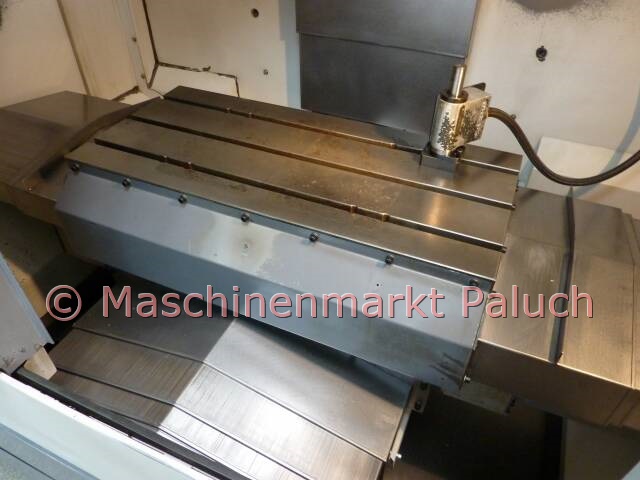

Arbeitstisch
Tischgröße
900 x 410
mm
Max. Tischbelastung
500
kg
T-Nuten
3
Stück
Abstand der T-Nuten
125
mm
Nutenbreite
18
mm
Verfahrwege
X-Achse
560
mm
Y-Achse
410
mm
Z-Achse
510
mm
Verfahrgeschwindigkeit
Eilgang:
X/Y/Z-Achse
36
m/min
Vorschub
1 - 8.000
mm/min
Arbeitsspindel
Drehzahlbereich
35 - 12.000
U/min
Werkzeugschaft
CAT 40
Hauptantriebsleistung
18,5
kW

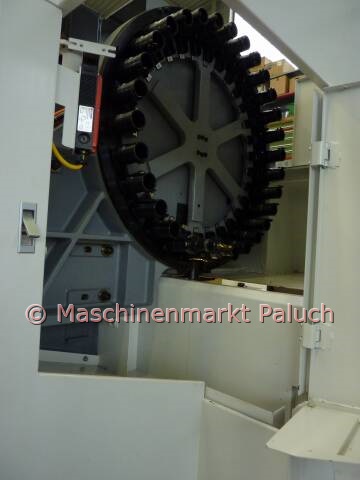

Werkzeugmagazin
Anzahl der Werkzeugplätze
30
max. Werkzeugdurchmesser
80
mm
- bei freier Nebenstelle
125
mm
Max. Werkzeuglänge
350
mm
Max. Werkzeuggewicht
8
kg
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
27,8
KVA
Maschinengewicht, ca.
4.920
kg
Maschinenmaße (L x B x H), ca.
2,00 x 2,60 x 2,80
m
Zubehör
Normalzubehör
- MAZAK Monitoring System C
- Adaptive Vorschubsteuerung (AFC)
- Werkzeugbrucherkennung (TBR)
- Werkzeugstandzeitüberwachung und Ersatzwerkzeugaufruf (TLM)
- Navigations Überwachungsanzeige
- Bearbeitungsnavigation
- PCMCIA Schnittstelle
- kompl. Kühlmitteleinrichtung
- Flutkühlung
- Kühlung durch die Spindel
- Kühlmittel- und Späneschutz
- Werkzeuglängenmeßeinrichtung
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- CNC-Optionspaket Performance, Inhalt des Pakets:
- Gemeinsame Variablen (600 Paar)
- MAZAK Gewindebohren Tornado (EIA/ISO)
- Synchrones Gewindeschneiden
- EIA/ISO Eingabefunktion
- EIA/ISO Sonderfunktion
- EIA/ISO Konstanter Vorschub
- EIA/ISO Werkzeuglängenmessung
- EIA/ISO Programmeinheit Stop Funktion
- MAZACC – 3D (EIA/ISO)
- Zusätzliches Werkstückkoordinatensystem
- Späneförderer, Auswurf seitlich
