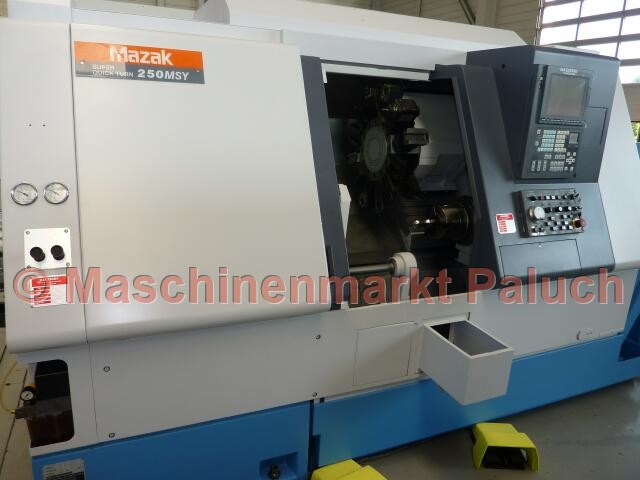

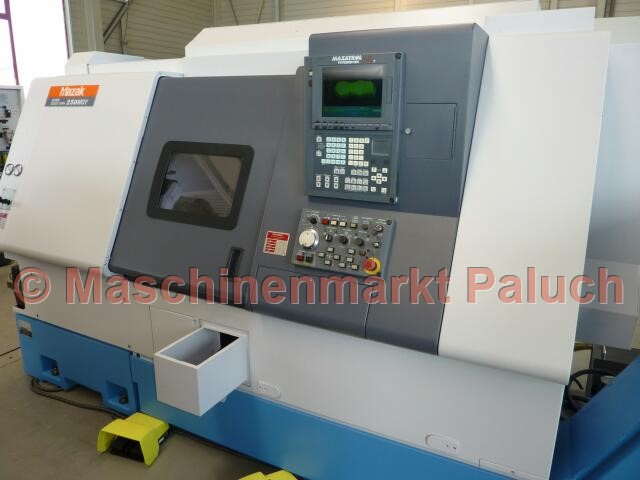

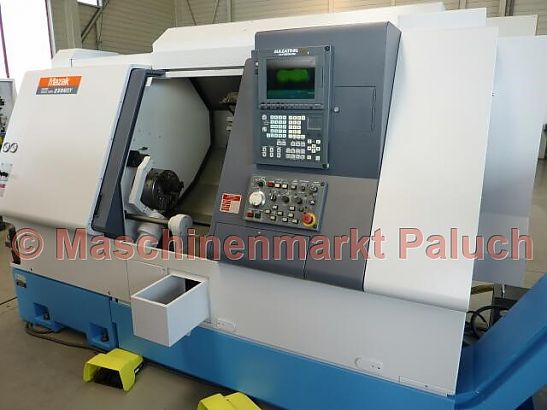

MAZAK Super Quick Turn 250MSY
Objektnummer
1652
Maschinenart
CNC-Drehmaschine
Baujahr
2002
Steuerung

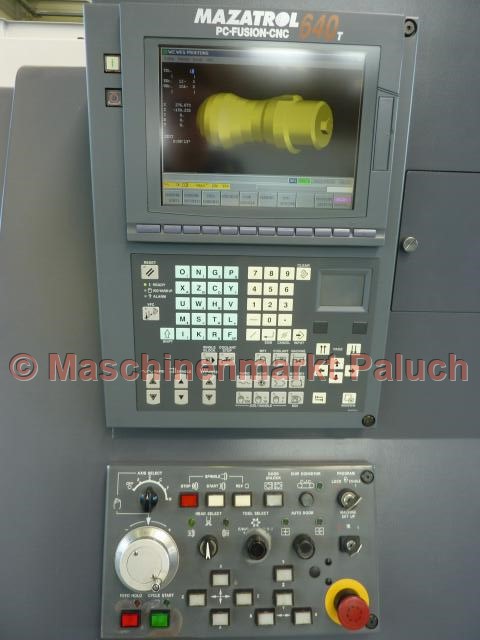

Mazatrol PC Fusion CNC 640T

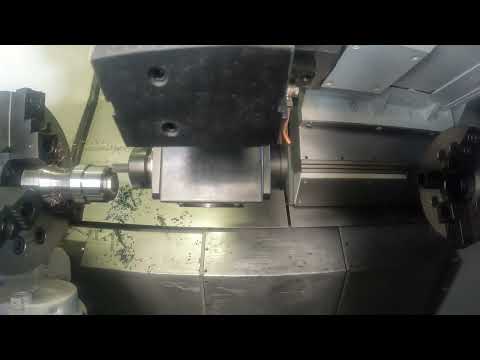

Aufgrund Ihrer Datenschutz-Einstellungen können Sie diesen Inhalt nicht sehen.
Wir benötigen die Zustimmung für Verbindung zu YouTube
Technische Daten

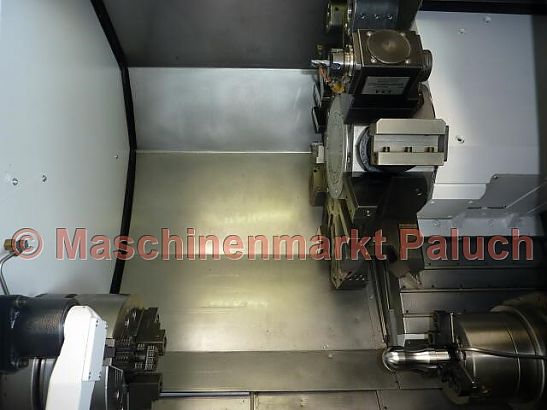

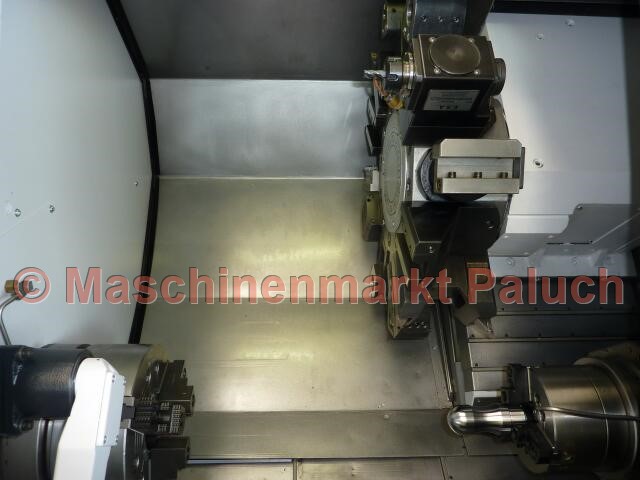

Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Schwingdurchmesser über Querschlitten
350
mm
Max. Drehdurchmesser
300
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
35 – 4.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
350
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0° - 360°/0,001
°
Zweite Spindel
Drehzahlbereich
35 – 4.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
57
Nm
Indexierung
72 Positionen/5
°

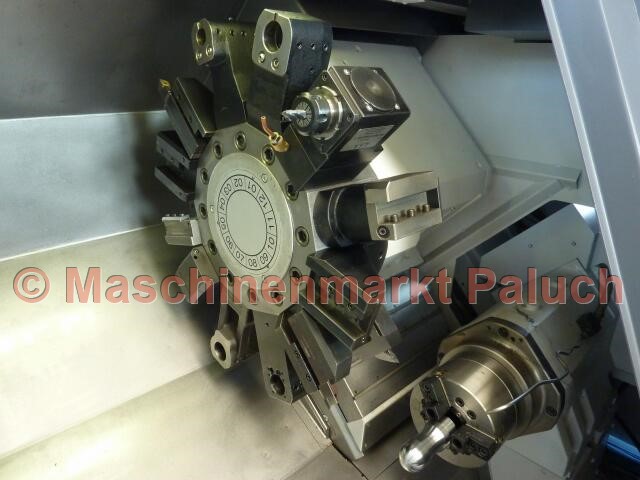

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
180
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
575
mm
B-Achse
585 mm
mm
Verfahrgeschwindigkeit
X-Achse
30
m/min
Y-Achse
12
m/min
Z-Achse
30
m/min
B-Achse
18
m/min
C-Achse
400
U/min
Vorschubbereich
X/Y/Z-Achse
0 – 2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
41
KVA
Maschinengewicht, ca.
5.900
kg
Maschinenmaße (L x B x H), ca.
3,10 x 1,80 x 2,00
m
Zubehör
Normalzubehör

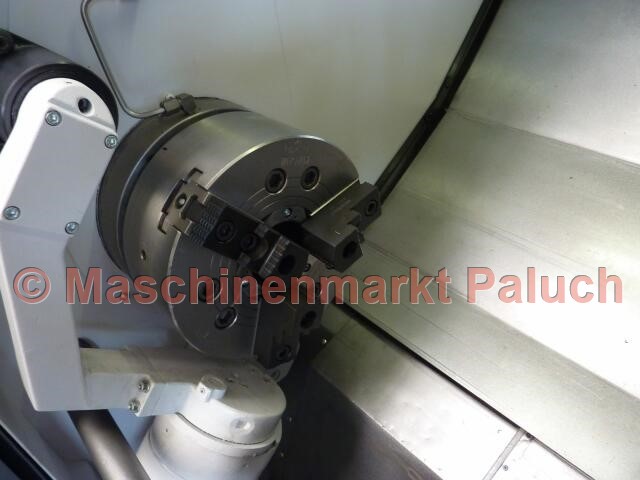

- Hydr. KITAGAWA Dreibackenfutter B-210 für Hauptspindel, Durchmesser 254 mm
- Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C - Achse
- Y - Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Ausblaseinrichtung am Futter (Zweite Spindel)
- Vordertürverriegelung über Endschalter
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnittstelle
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- CNC Optionspaket EIA/ISO
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
