Ihr Spezialist für gebrauchte MAZAK-Maschinen

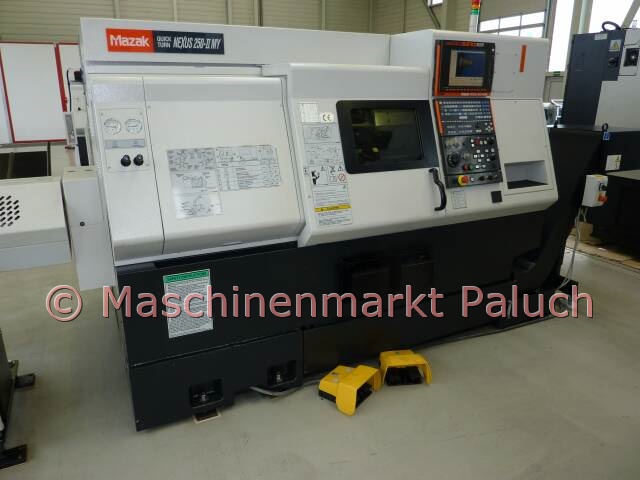

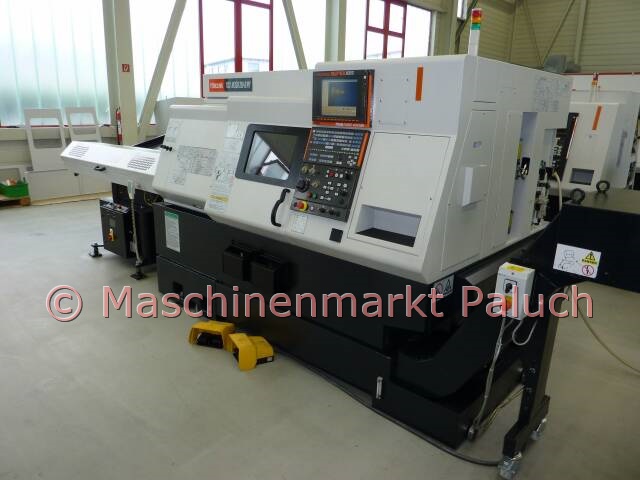

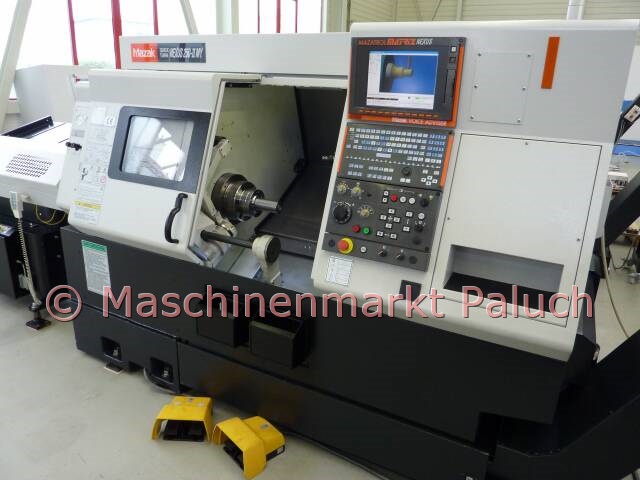

MAZAK Quick Turn Nexus 250-II MSY

Objektnummer
1376
Maschinenart
CNC-Drehmaschine
Baujahr
2007
Steuerung
Mazatrol Matrix

Technische Daten

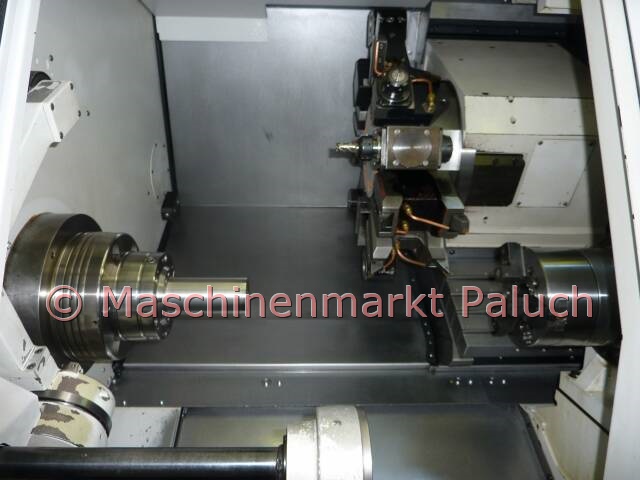

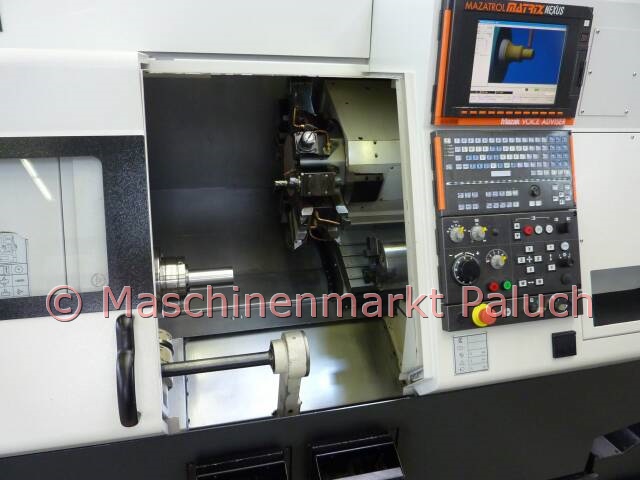

Arbeitsraum

Max. Schwingdurchmesser
675 mm
Max. Drehdurchmesser
380 mm
Max. Drehlänge
504 mm
Stangenarbeiten bis Durchmesser
74 mm

Hauptspindel

Drehzahlbereich
35 – 4.000 U/min
Hauptantriebsleistung
26 kW
Max. Drehmoment
465 Nm
Spindelbohrung
88 mm
Spindelpositionierung C-Achse
0,001 °

Zweite Spindel

Drehzahlbereich
35 – 6.000 U/min
Antriebsleistung
11 kW
Max. Drehmoment
89 Nm
Indexierung
0,001 °

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
25-4.500 U/min
Antriebsleistung
5,5 kW
Max. Drehmoment
35 Nm

Verfahrwege

X-Achse
230 mm
Y-Achse
100 (+/- 50) mm
Z-Achse
575 mm
W-Achse
585 mm

Verfahrgeschwindigkeit

Eilgang:
X-Achse
30 m/min
Y-Achse
21 m/min
Z-Achse
33 m/min
W-Achse
30 m/min

Vorschubbereich

X/Y/Z-Achse
0-2.000 mm/min

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
47,4 KVA
Maschinengewicht, ca.
ca. 5.400 kg
Maschinenmaße (L x B x H), ca.
2,85 x 1,90 x 2,00 m

Zubehör

Normalzubehör

  • Hydr. HAINBUCH Spanntopfutter Nova für Hauptspindel
  • Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C – Achse
  • Y – Achse
  • Spindelorientierung an zweiter Spindel
  • Synchronisation der Haupt- und Zweitspindel
  • Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
  • autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • Vordertürverriegelung
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Synchron-Gewindebohren mit Frässpindel
  • Anwendermakro (600 Variablen)
  • MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
  • EIA/ISO Eingabefunktion
  • Wahlweiser Halt (optionaler Stop)
  • Werkzeugprüfung als Hintergrundfunktion
  • Gewindeschneidfunktion
  • Polarkoordinateneingabe (G122)
  • Zeichnungsdaten-Direkteingabefunktion
  • USB-Schnittstelle 2 Stück
  • LAN-Schnittstelle
  • Intelligentes Wärmeschild
  • Intelligentes Gefahrenschild
  • MAZAK Sprachunterstützung
  • Virtuelle Bearbeitung
  • Dokumentation

Sonderzubehör

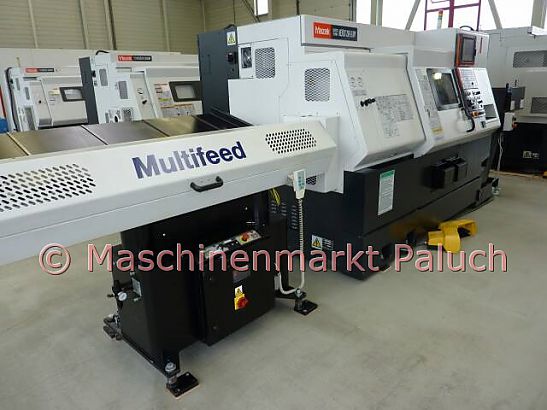

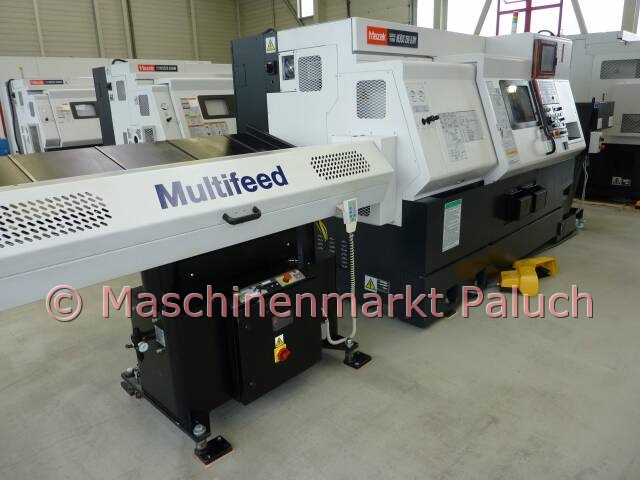

  • Kurzstangenlademagazin, Typ: Multifeed MX-18
  • Interface für Stangenlademagazin
  • autom. Doppelteilefänger mit Auffangschale
  • Anzeigelampe für Bearbeitungszustand
  • Hochdruckkühlung
  • CROMAR Späneförderer, Auswurf seitlich
  • 10 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
