MAZAK Quick Turn 350 MY 2000U
Objektnummer
1686
Maschinenart
CNC-Drehmaschine
Baujahr
2022
Steuerung
Mazatrol SmoothG
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
830
mm
Max. Drehdurchmesser
420
mm
Max. Drehlänge
2.100
mm
Stangenarbeiten bis Durchmesser
102
mm
Hauptspindel
Drehzahlbereich
35 - 3.300
U/min
Hauptantriebsleistung
30
kW
konstantes Drehmoment
808
Nm
Spindelnase
A2 - 8
Zoll
Spindelbohrung
112
mm
Spindelpositionierung C-Achse
0,0001
°

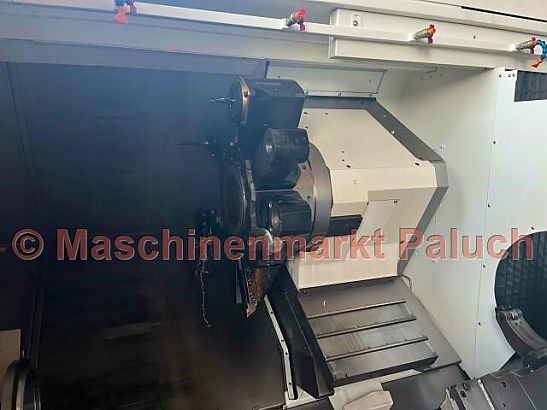

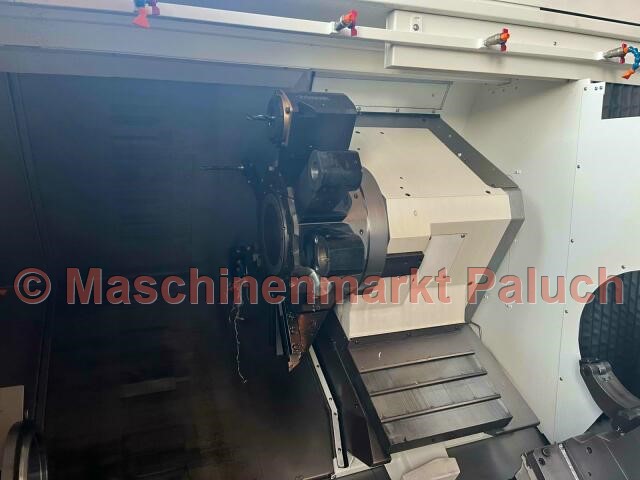

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 5.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
95
Nm
Verfahrwege
X-Achse
270
mm
Y-Achse
150 (+- 75)
mm
Z-Achse
2.140
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
15
m/min
Z-Achse
25
m/min
C-Achse
555
U/min
Vorschubbereich
X/Z-Achse
0 - 2.000
mm/min
C-Achse
0 - 2.000
°/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
2.095
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
50
KVA
Maschinengewicht, ca.
11.400
kg
Maschinenmaße (L x B x H), ca.
5,80 x 2,00 x 2,00
m
Zubehör
Normalzubehör

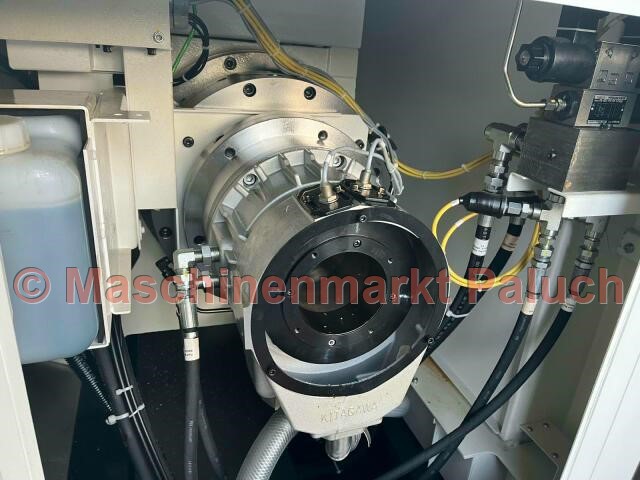

- Hydr. KITAGAWA Dreibackenfutter BB-212, Durchmesser 304 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugwegprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (EIA)
- Zeichnungsdaten Direkteingabefunktion
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- hydr. SMW Lünette K5.1
- Anzeigelampe für Bearbeitungsende
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
