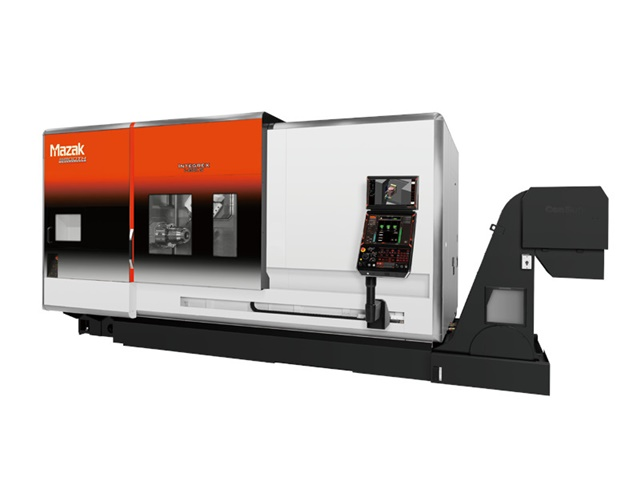

MAZAK Integrex i-200 S U1500
Objektnummer
1719
Maschinenart
CNC-Drehmaschine
Baujahr
2020
Steuerung
SmoothX
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
658
mm
max. Bearbeitungsdurchmesser oberer Revolver
658
mm
Stangenarbeiten bis Durchmesser
65
mm
Max. Drehlänge
1.519
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
467
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0,0001
°
Zweite Spindel
Drehzahlbereich
35 – 5.000
U/min
Hauptantriebsleistung
18,5
kW
Spindelpositionierung C-Achse
0.001
°
Frässpindel
Drehzahlbereich
35-20.000
U/min
Antriebsleistung
22
kW
Max. Drehmoment
120
Nm
Werkzeugaufnahme
HSK63A
Werkzeugmagazin
Anzahl der Werkzeugplätze
72
Max. Werkzeuggewicht
12
kg
Max. Werkzeuglänge
400
mm
Verfahrwege
X-Achse
615
mm
Z-Achse
1.585
mm
Y-Achse
260
mm
X2-Achse
260
mm
W-Achse
1.574
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
50
m/min
X/X2-Achse
40
m/min
Z-Achse
50
m/min
Z/Z2-Achse
40
m/min
Y-Achse
40
m/min
W-Achse
30
m/min
Vorschubbereich
X/Y/Z-Achse
0 - 2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
71,33
KVA
Maschinengewicht, ca.
16.800
kg
Maschinenmaße (L x B x H), ca.
4,90 x 2,80 x 2,80
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter für Hauptspindel BB-08, Durchmesser 210 mm
- Hydr. KITAGAWA Dreibackenfutter für 2te Spindel BB-08, Durchmesser 210 mm
- B – Achse 0,0001° (Schwenkkopf)
- C – Achse (Hauptspindel) Eingabegenauigkeit 0,0001°
- Y – Achse
- Luftblaseinrichtung am Futter an der Gegenspindel
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- EIA/ISO Paket
- EIA/ISO Eingabefunktion
- EIA/ISO – Zusätzliche Funktionen
- Schraubenlinieninterpolation
- 3D-Werkzeugkorrektur
- Werkstückkoordinatendrehung
- Geometrische Funktion
- Skalierung
- Externe Dateneingabe/-ausgabe
- Gewindeschneidfunktion (G33)
- Umkehrzeit-Vorschub G93
- Werkzeuglängenmessung
- Polarkoordinateneingabe (G122)
- Wahlweiser Halt (optionaler Stop)
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Anwendermakro (600 Variablen)
MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO - EIA/ISO-Bohrzyklen
- Bearbeitung an schrägen Flächen
- 3D-Koordinaten-Umwandlung
- Zeichnungsdaten-Direkteingabefunktion
- LAN-Schnittstelle
- Intelligentes Gefahrenschild
- Intelligent Maintenance Support
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 72 Werkzeuge (HSK)
- Vorbereitung für Werkstückmeßsystem RMP-60
- Frässpindeldrehzahl 20.000 min-1 (HSK)
- Gegenspindel mit C-Achse 0,0001 Grad inkl. Synchronisation C1+C2
- Mazak API - Schnittstelle
- Frässpindel synchronisiertes Gewindeschneiden
- Gravierfunktion
- 5 Achsen simultan für 2. Spindel
- Zylinder (G07) + Polarkoordinaten-
- (G12.1) Eingabefunktion EIA/ISO
- Signalleuchte (3-farbige LED)
- Linearmassstabsystem für Z-Achse
- Linearmassstabsystem X-, Y-Achse
- Vorbereitung für Mehrfach- und Flash Tool-Werkzeughalter
- EIA/ISO 5-Achs-Simultanbearbeitung
- Werkzeugspitzenkontrolle 5-Achsen-Simultanbearbeitung
- Spline-Feininterpolation (EIA)
- Überlast - Überwachungssystem
- 5-Achsen-Bearbeitungspaket für SmoothX
- Kühler für Kugelumlaufspindel (Y-, Z-Achse)
- KNOLL Filter Anlage incl. Späneförderer, Hochdruckkühlung 70 bar, 7 Druckstufen, Doppelschaltfilter
