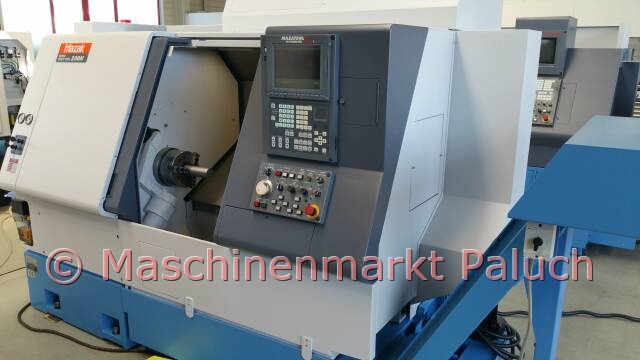

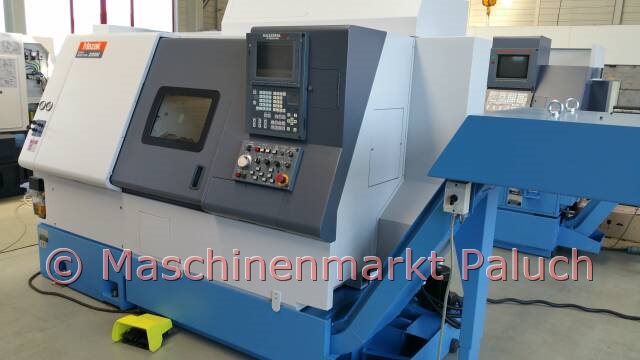

MAZAK Super Quick Turn 200M Universal 500

Objektnummer
1400
Maschinenart
CNC-Drehmaschine
Baujahr
2002

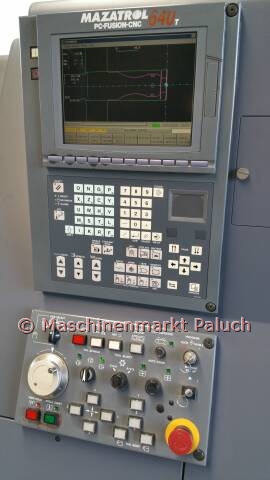

Steuerung
Mazatrol PC Fusion CNC 640T

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
525 mm
Max. Drehdurchmesser
300 mm
Max. Drehlänge
538 mm
Stangenarbeiten bis Durchmesser
51 mm

Hauptspindel

Drehzahlbereich
35-5.000 U/min
Hauptantriebsleistung
18,5 kW
Max. Drehmoment
350 Nm
Spindelnase
A2 – 6 Zoll
Spindelbohrung
61 mm
Spindelpositionierung C-Achse
0°-360°/0,001 °

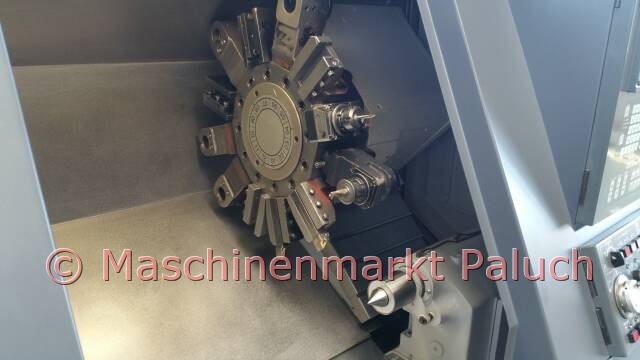

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
120-4.500 U/min
Antriebsleistung
3,7 kW
Max. Drehmoment
35 Nm

Verfahrwege

X-Achse
190 mm
Z-Achse
575 mm

Verfahrgeschwindigkeit

Eilgang:
X/Z-Achse
30 m/min
C-Achse
400 U/min

Vorschubbereich

X/Z-Achse
0-5.000 mm/min
C-Achse
1-2.000 °/min

Reitstock

Pinolenhub
150 mm
Aufnahme
MK 5
Reitstockverfahrweg
400 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
35 KVA
Maschinengewicht, ca.
ca. 4.850 kg
Maschinenmaße (L x B x H), ca.
3,10 x 1,70 x 2,20 m

Zubehör

Normalzubehör

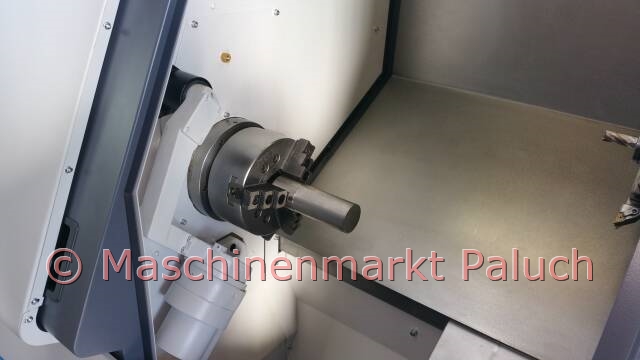

  • Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C – Achse
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • NC – programmierbarer Reitstock
  • Vordertürverriegelung
  • Kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Navigationsanzeige (Überwachung)
  • PCMCIA Schnittstelle
  • Schnittstelle für IC Speicherkarte
  • Schnittstelle für MAZAK Mikro Disk und MSK
  • Dokumentation

Sonderzubehör

  • Synchrones Gewindeschneiden für angetriebene Werkzeuge
  • Hochdruckkühlung
  • Späneförderer, Auswurf seitlich
  • 10 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
