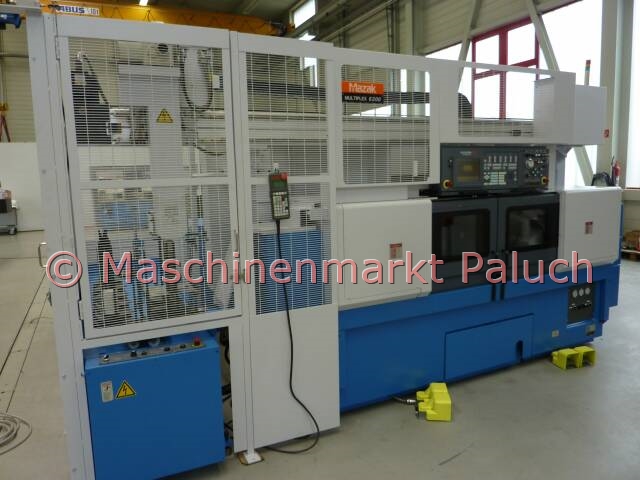

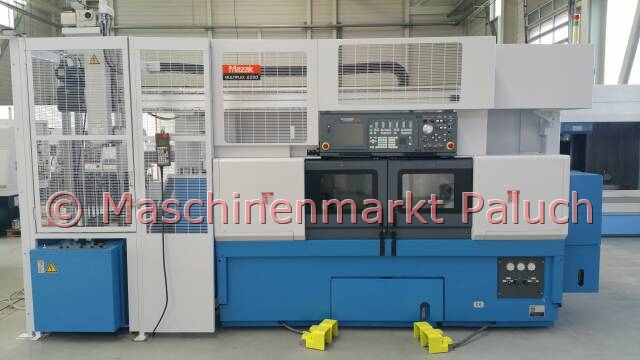

MAZAK Multiplex 6200 mit Portallader Flex GL - 100C
Objektnummer
1432
Maschinenart
CNC-Drehmaschine
Baujahr
2000
Steuerung

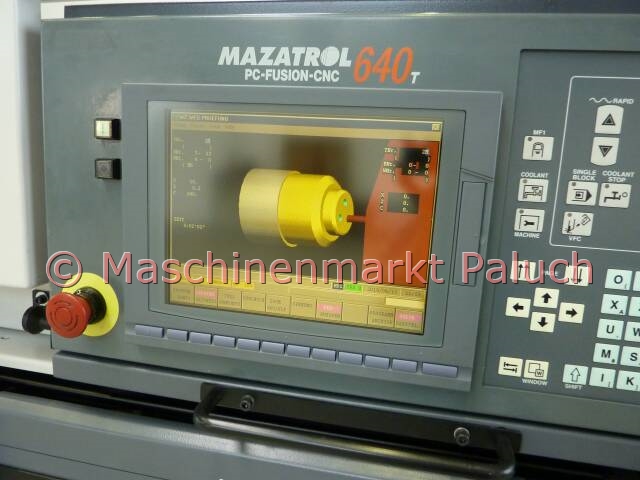

Mazatrol PC Fusion CNC 640T
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
320
mm
Max. Schwingdurchmesser über Querschlitten
320
mm
Max. Drehdurchmesser
260
mm
Spindelstock (Kopf 1 = linker Spindelstock und Kopf 2 = rechter Spindelstock)
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
349
Nm
Spindelnase
A2 – 6
Zoll
Spindelpositionierung C-Achse
0°-360°/0,001
°
Werkzeugrevolver (Revolver 1 und 2)
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
x - Achse (Revolver 1 / 2)
230
mm
z - Achse (Spindel 1)
440
mm
z - Achse (Spindel 2)
495
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30,5
m/min
Z-Achse
33
m/min
C-Achse
400
U/min
Vorschubbereich
X/Z-Achse
35-5.000
mm/min
C-Achse
1-33
°/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
77
KVA
Maschinengewicht, ca.
7.900
kg
Maschinenmaße (L x B x H), ca.
3,60 x 2,00 x 2,10
m
Zubehör
Normalzubehör
- Hydr. SMW Dreibackenfutter KNCS-N 210-52, Durchmesser 210 mm (für Kopf 1)
- Hydr. RÖHM Dreibackenfutter KFD-HS 200/3, Durchmesser 200 mm (für Kopf 2)
- C – Achse
- Vordertürverriegelung (für Kopf 1 und 2)
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Zweifachfußschalter für Öffnen/Schließen des Futters (für Kopf 1 und 2)
- autom. Öffnen/Schließen des Futters (für Kopf 1 und 2)
- Rückmeldung des Futter - Zustandes (geöffnet/geschlossen) (für Kopf 1 und 2)
- synchrone Spindelstockbewegung (für Kopf 1 und 2) in z – Achse
- Navigations Überwachungsanzeige
- Schnittstelle für IC Speicherkarte
- Werkzeugstandzeitüberwachung
- Schnittstelle für MAZAK MSK
- Dokumentation
Sonderzubehör
- PORTALLADER FLEX GL – 100C mit Umlaufförderer
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System), rechts und links
- synchrones Gewindeschneiden für angetriebene Werkzeuge L + R
- autom. Trennwand zwischen den Revolvern
- 3 Lampen zur Anzeige des Bearbeitungszustandes
- CNC Optionspaket EIA/ISO, Inhalt des Pakets:
- - EIA/ISO Anwendermakro (1000 Variablen G65-G67)
- -EIA/ISO Anwendermakro gemeinsame Variablen (600)
- - EIA/ISO Eingabefunktion Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- -Auswahl des Werkstückkoordinatensystem
- -Zeichnungsdaten
- -Direkteingabefunktion
- Überlast-Überwachungssystem
- verstärktes Kühlmittelsystem 2 x 15 bar
- Späneförderer, Auswurf nach hinten
- 19 St. feststehende Werkzeughalter
- 5 St. angetriebene Werkzeughalter
