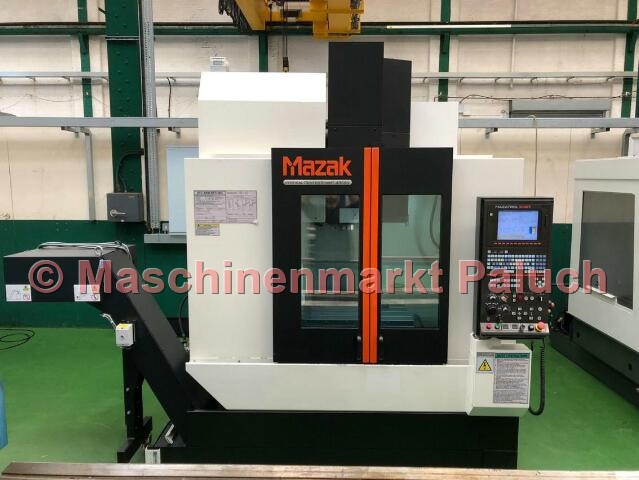

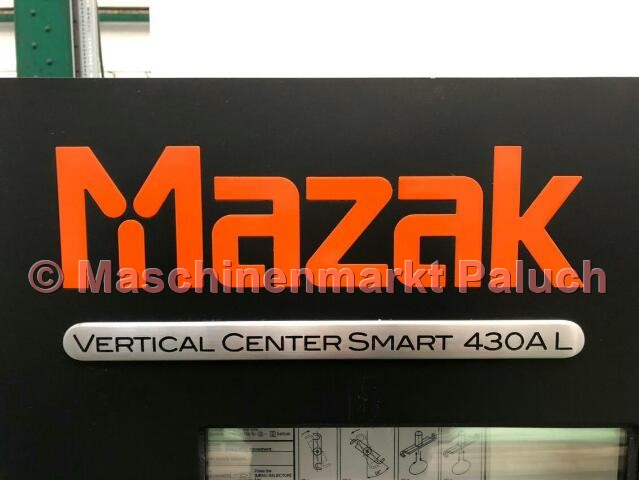

MAZAK VC Smart 430A
Objektnummer
1525
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2015
Steuerung
Mazatrol Smart
Technische Daten

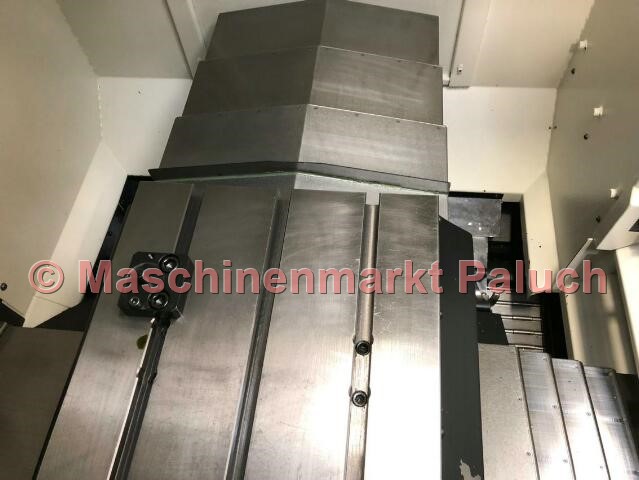

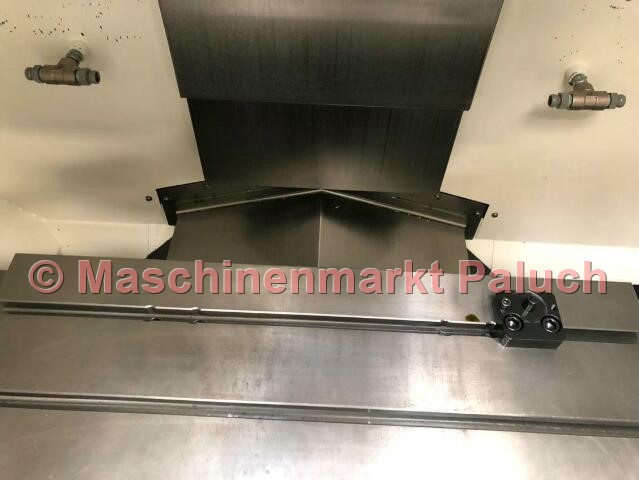

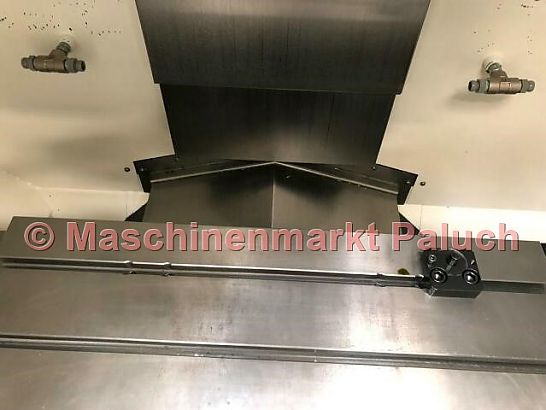

Arbeitstisch
Tischgröße
900 x 430
mm
Max. Tischbelastung
500
kg
T-Nuten
3
Stück
Abstand der T-Nuten
100
mm
Nutenbreite
18
mm
Verfahrwege
X-Achse
560
mm
Y-Achse
430
mm
Z-Achse
510
mm
Verfahrgeschwindigkeit
Eilgang:
X/Y/Z-Achse
42
m/min
X/Y/Z-Achse
1 - 8.000
mm/min

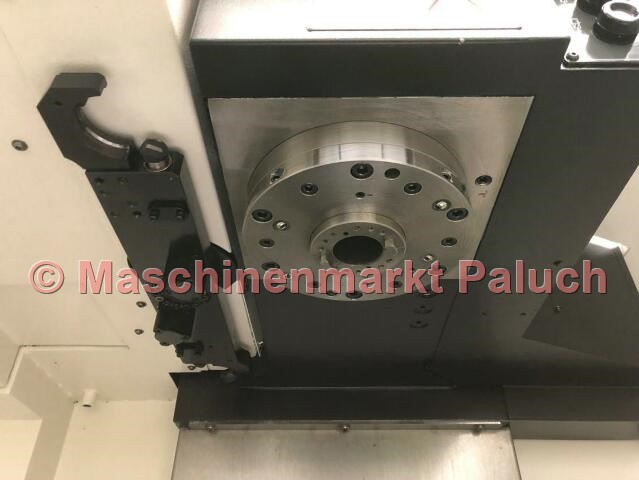

Arbeitsspindel
Drehzahlbereich
40 - 12.000
U/min
Werkzeugschaft
SK 40
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
95,5
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
30
max. Werkzeugdurchmesser
80
mm
- bei freier Nebenstelle
125
mm
Max. Werkzeuglänge
350
mm
Max. Werkzeuggewicht
8
kg
Werkzeugwechselzeit
2.9
s
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
30
KVA
Maschinengewicht, ca.
4,800
kg
Maschinenmaße (L x B x H), ca.
2,65 x 2,10 x 2,80
m
Zubehör
Normalzubehör
- kompl. Kühlmitteleinrichtung
- - Flutkühlung
- Kühlmittel- und Späneschutz
- Späne- und Kühlmittelschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado (Mazatrol)
- MAZAK Gewindebohr-/Bohrzyklus Tornado (EIA/ISO)
- EIA/ISO Eingabefunktion
- Zusätzliche EIA/ISO-Funktionen
- Schraubenlinieninterpolation
- 3D-Werkzeugkorrektur
- Werkzeugkoordinatendrehung
- Geometrische Funktion
- Skalierung
- Externe Dateneingabe/-ausgabe
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung im Hintergrund
- MAZACC-2D Software
- zusätzliche Werkstückkoordinatensysteme (300 Stück)
- Gewindeschneidfunktion (G33)
- EIA/ISO Bohrzyklen
- Compact Flash Memory Interface
- USB Schnitstelle
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Dokumentation
Sonderzubehör
- Produktionspaket für VCS-L, Inhalt des Pakets:
- Obere Tür für automat. Werkzeugwechsler
- Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
- Spülsystem für die Abdeckung
- Vorbereitung für Späneförderer, Auswurf links
- Fettpatrone EP-1

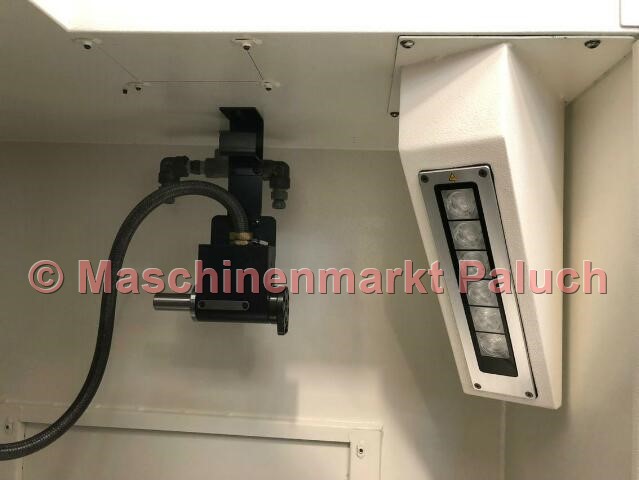

- Werkzeuglängenmessung und Werkzeugbrucherkennung
- Synchronisiertes Gewindebohren
- Programmspeicher 2 MB
- Eilgang-konstanter Neigungswinkel bei Bewegung
- Schnittstelle für LAN
- Signalleuchte für Bearbeitungsende
- CROMAR Späneförderer, Auswurf seitlich
