MAZAK Quick Turn Nexus 200 M Universal 500
Objektnummer
1362
Maschinenart
CNC-Drehmaschine
Baujahr
2006

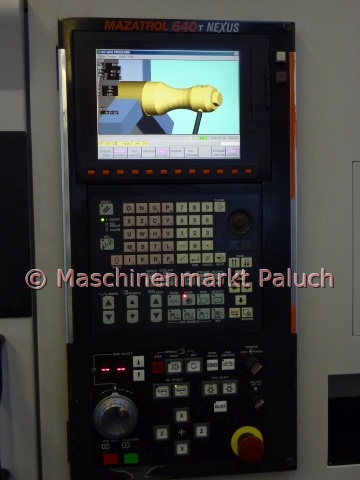

Steuerung
Mazatrol 640T Nexus
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
675
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
511
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35 - 5.000
U/min
Hauptantriebsleistung
26
kW
Max. Drehmoment
350
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0,001
°
Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 - 4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
230
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Vorschubbereich
X/Y/Z-Achse
0 - 5.000
mm/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
550
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
46,2
KVA
Maschinengewicht, ca.
4.900
kg
Maschinenmaße (L x B x H), ca.
2,50 x 1,80 x 2,20
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- PCMCIA Schnittstelle
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- 3,5" Diskettenlaufwerk
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- Autom. Teilefänger mit Auffangschale
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- Hochdruckkühlung
- Späneförderer, Auswurf seitlich
- 10 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
