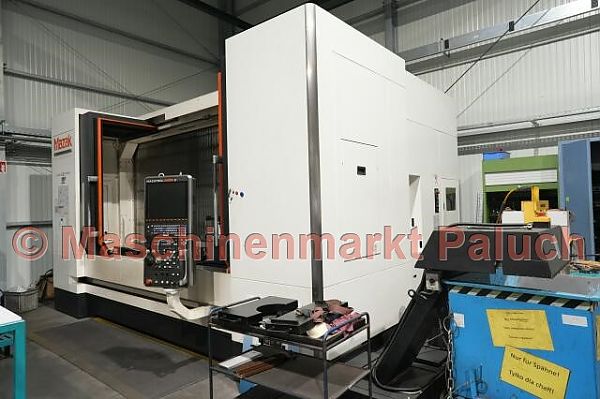

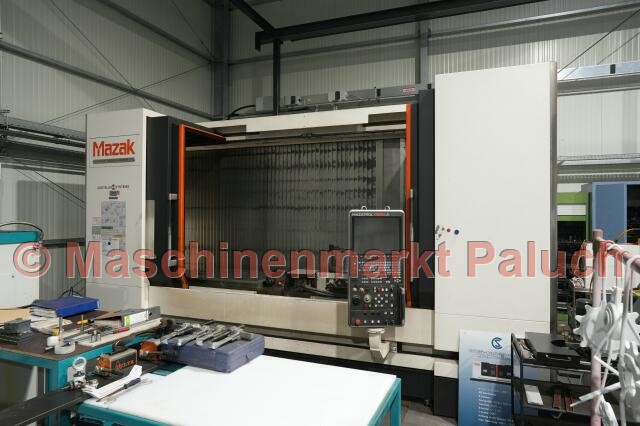

MAZAK VTC 800/30SR
Objektnummer
1713
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2014
Steuerung
Mazatrol Matrix 2
Technische Daten
Arbeitstisch
Tischgröße
3.500 x 820
mm
Max. Tischbelastung
2.500
kg
T-Nuten
7
Stück
Abstand der T-Nuten
100
mm
Nutenbreite
18
mm
Verfahrwege
X-Achse
3.000
mm
Y-Achse
800
mm
Z-Achse
720
mm
Verfahrgeschwindigkeit
Eilgang:
X/Y/Z-Achse
50
m/min
Arbeitsspindel
Drehzahlbereich
35 - 18.000
U/min
Werkzeugschaft
SK 40
Hauptantriebsleistung
35
kW
Max. Drehmoment
168
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
48
max. Werkzeugdurchmesser
80
mm
- bei freier Nebenstelle
130
mm
Max. Werkzeuglänge
350
mm
Max. Werkzeuggewicht
8
kg
Werkzeugwechselzeit
8
s
Maschinendaten (bei Standardausstattung)
Maschinengewicht, ca.
16.300
kg
Maschinenmaße (L x B x H), ca.
5,30 x 3,60 x 3,40
m
Zubehör
Normalzubehör
- kompl. Kühlmitteleinrichtung
- Kühlung durch die Spindel
- Kühlmittel- und Späneschutz
- autom. Werkzeuglängenmeßsystem
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado (Mazatrol)
- MAZAK Gewindebohr-/Bohrzyklus Tornado (EIA/ISO)
- EIA/ISO Eingabefunktion
- Zusätzliche EIA/ISO-Funktionen
- Schraubenlinieninterpolation
- 3D-Werkzeugkorrektur
- Werkstückkoordinatendrehung
- Geometrische Funktion
- Skalierung
- Externe Dateneingabe/-ausgabe
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung im Hintergrund
- 3D-Koordianten-Umwandlung
- MAZACC-2D Software
- zusätzliche Werkstückkoordinatensysteme (300 Stück)
- Gewindeschneidfunktion
- EIA/ISO Bohrzyklen
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Absolutes Positioniersystem
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 48 Werkzeugplätze
- Tisch-Mittentrennwand für Automation Pendelbearbeitung
- Hochdruckkühlmittelzufuhr durch die Spindel (15 bar)
- Abnehmbares Impulshandrad
- Luftblaseinrichtung durch die Spindel
- Werkseitige Vorbereitung für Monitoring B-System
- Bohrzyklus mit drehmomentabhängigem Spanbruch
- Synchrones Gewindebohren
- Eilgang konstanter Neigungswinkel
- MAYFRAN Späneförderer, Auswurf seitlich
- NC-Rundtisch – 4. Achse (Tischdurchmesser 500 mm)
