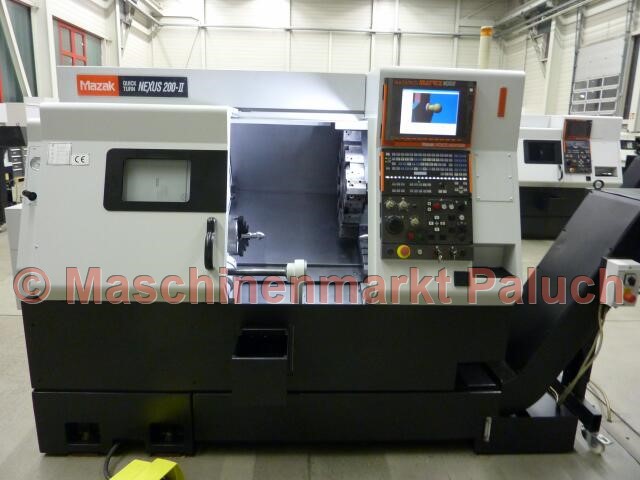

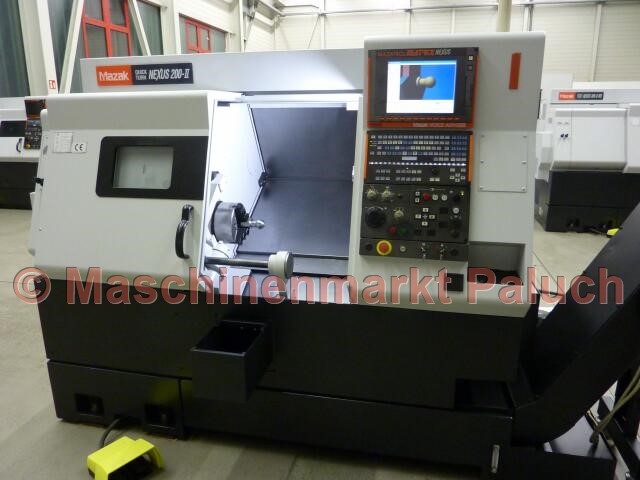

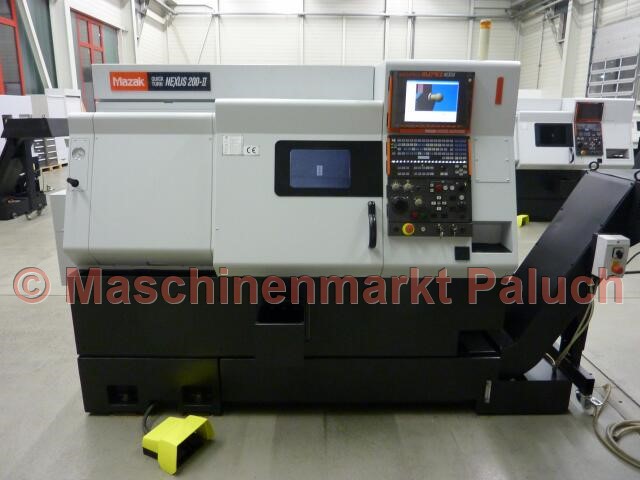

MAZAK Quick Turn Nexus 200-II Universal 500
Objektnummer
1593
Maschinenart
CNC-Drehmaschine
Baujahr
2008

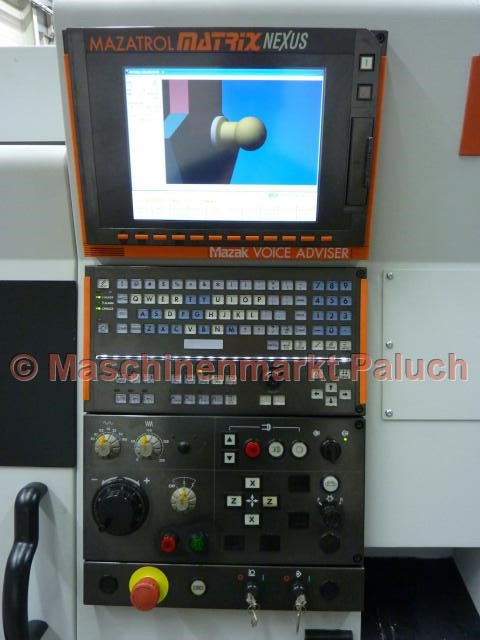

Steuerung
Mazatrol Matrix
Technische Daten

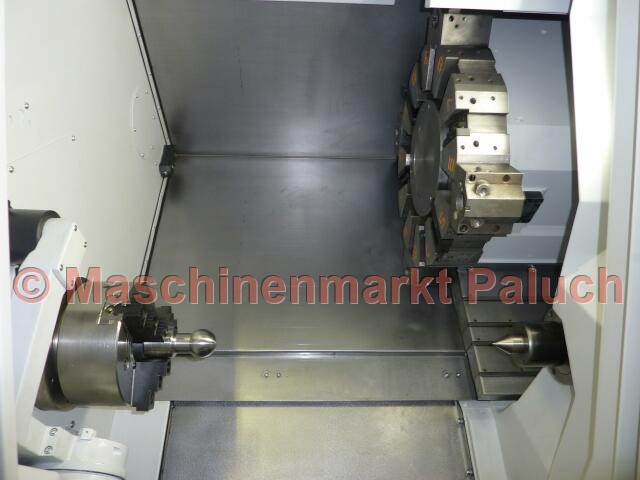

Arbeitsraum
Max. Schwingdurchmesser
610
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
517
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35 - 5.000
U/min
Hauptantriebsleistung
26
kW
konstantes Drehmoment
465
Nm
Spindelnase
A2 - 6
Zoll
Spindelbohrung
76
mm

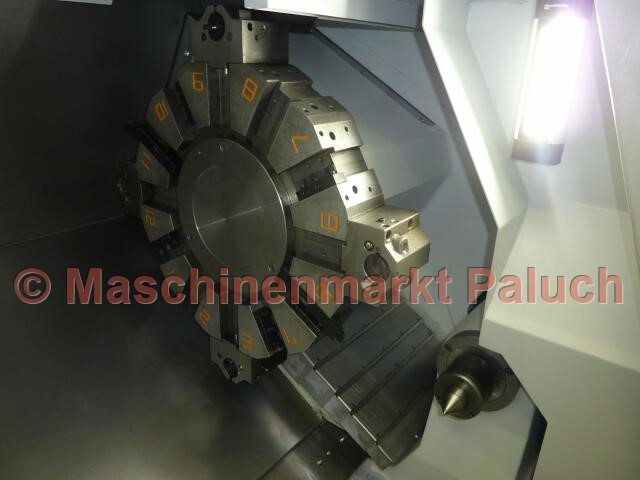

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
545
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Vorschubbereich
X/Z-Achse
0 – 2.000
mm/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
550
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
46,2
KVA
Maschinengewicht, ca.
4.400
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,80 x 1,80
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter BB-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendemakro (600 Variablen)
- Wahlweiser Halt (optionaler Stop)
- Werkzeugwegprüfung als Hintergrundfunktion
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstele 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- Mazak Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Anzeigelampe für Bearbeitungsende
- verstärkte Kühlmittelpumpe
- CROMAR Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 12-fach Revolver
