Ihr Spezialist für gebrauchte MAZAK-Maschinen

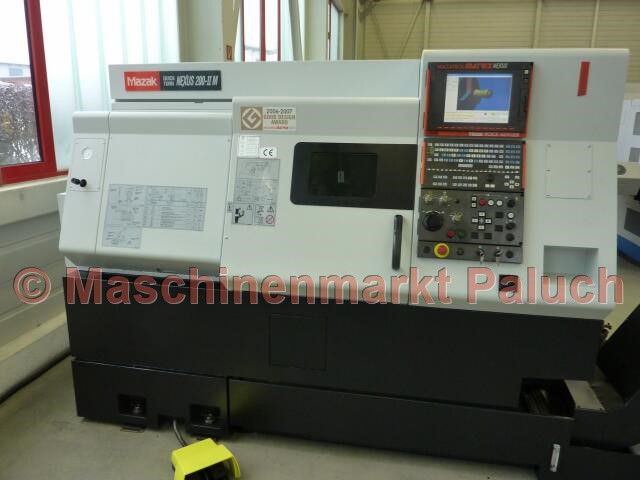

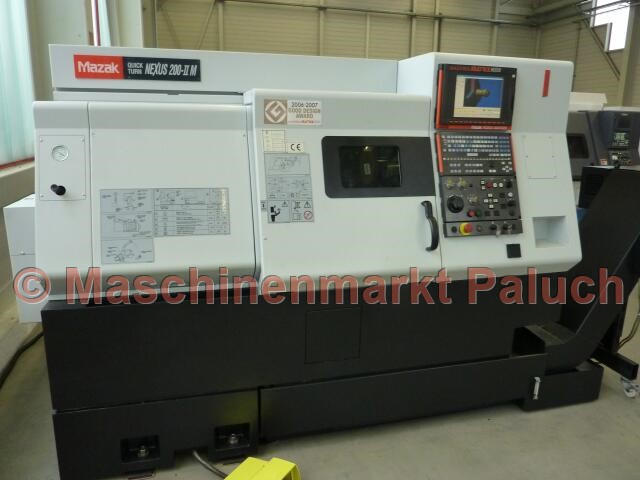

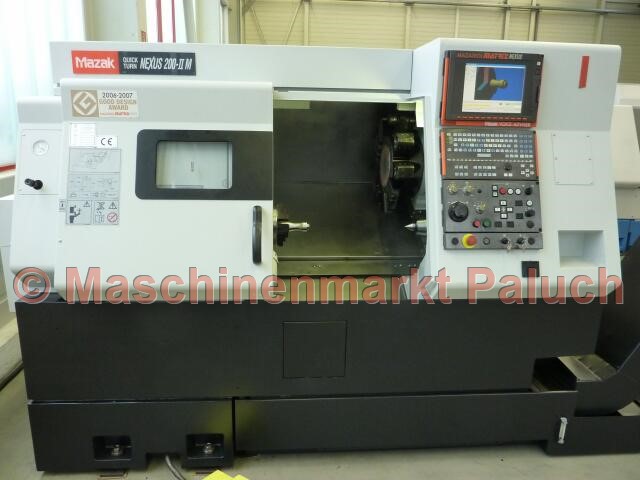

MAZAK Quick Turn Nexus 200-II M Universal 500

Objektnummer
1590
Maschinenart
CNC-Drehmaschine
Baujahr
2008
Steuerung

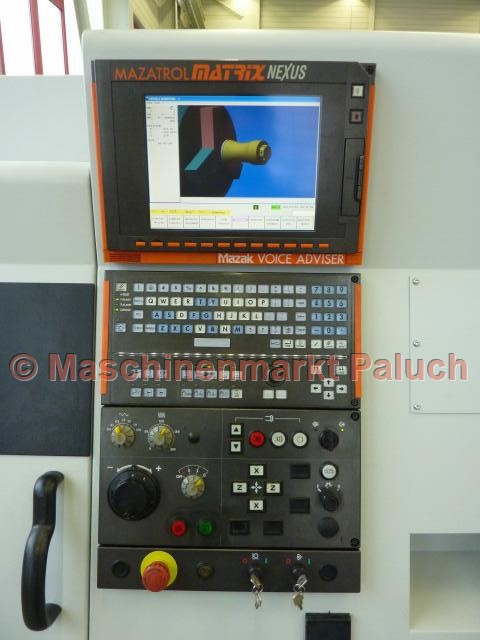

Mazatrol Matrix

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
675 mm
Max. Drehdurchmesser
380 mm
Max. Drehlänge
541 mm
Stangenarbeiten bis Durchmesser
65 mm

Hauptspindel

Drehzahlbereich
35 - 5.000 U/min
Hauptantriebsleistung
26 kW
konstantes Drehmoment
465 Nm
Spindelnase
A2 - 6 Zoll
Spindelbohrung
76 mm
Spindelpositionierung C-Achse
0,001 °

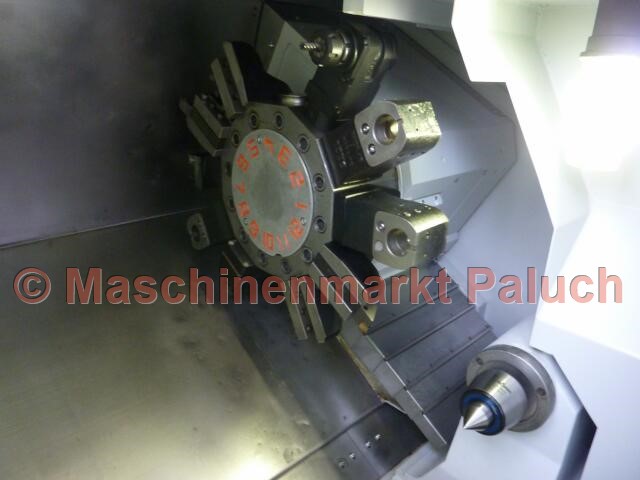

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
25 – 4.500 U/min
Antriebsleistung
5,5 kW
Max. Drehmoment
35 Nm

Verfahrwege

X-Achse
230 mm
Z-Achse
575 mm

Verfahrgeschwindigkeit

Eilgang:
X-Achse
30 m/min
Z-Achse
33 m/min
C-Achse
555 U/min

Vorschubbereich

X/Z-Achse
0 - 2.000 mm/min

Reitstock

Aufnahme
MK 5
Reitstockverfahrweg
550 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
46,8 KVA
Maschinengewicht, ca.
4.400 kg
Maschinenmaße (L x B x H), ca.
2,50 x 1,80 x 2,00 m

Zubehör

Normalzubehör

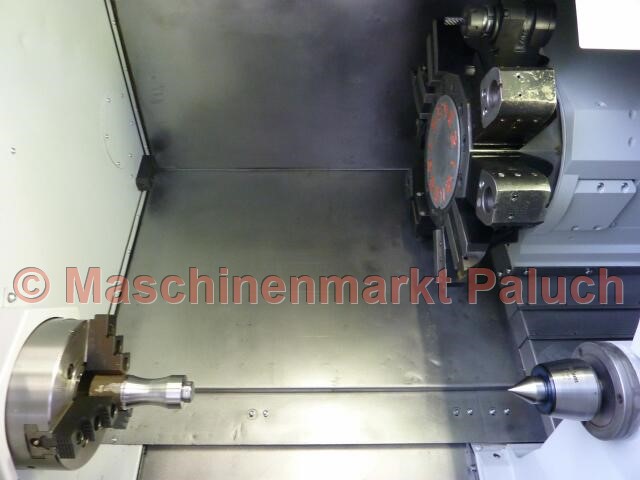

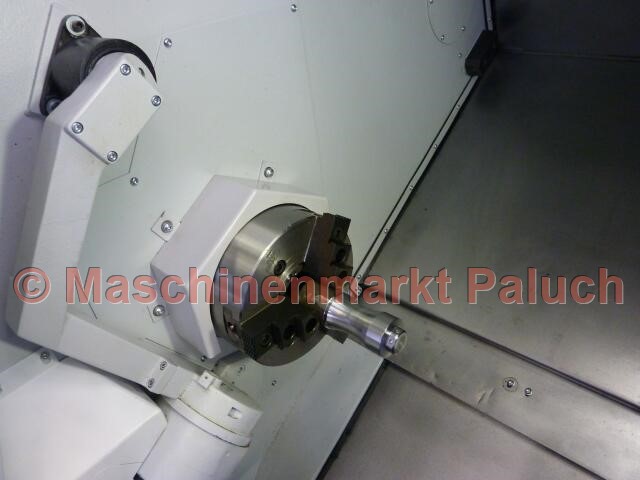

  • Hydr. KITAGAWA Dreibackenfutter BB-208, Durchmesser 210 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C – Achse
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • NC – programmierbarer Reitstock
  • Vordertürverriegelung
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • synchrones Gewindebohren mit Fräspindel
  • Anwendemakro (600 Variablen)
  • Mazak Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
  • EIA/ISO Eingabefunktionen
  • Wahlweiser Halt (optionaler Stop)
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Polarkoordinateneingabe(G122)
  • Zeichnungsdaten-Direkteingabefunktion
  • USB-Schnittstele 2 Stück
  • LAN-Schnittstelle
  • Intelligentes Wärmeschild
  • Intelligentes Gefahrenschild
  • Mazak Sprachunterstützung
  • Virtuelle Bearbeitung
  • Dokumentation

Sonderzubehör

  • synchrones Gewindeschneiden für angetriebene Werkzeuge
  • verstärkte Kühlmittelpumpe
  • CROMAR Späneförderer, Auswurf seitlich
  • 8 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
