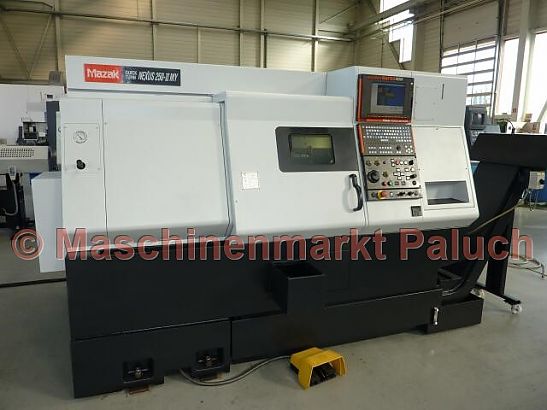

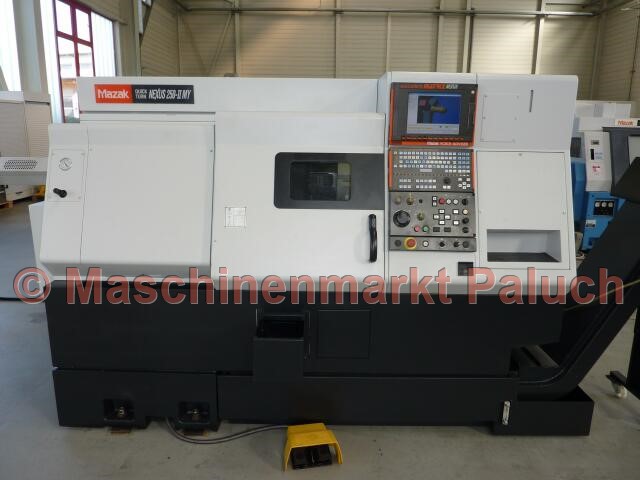

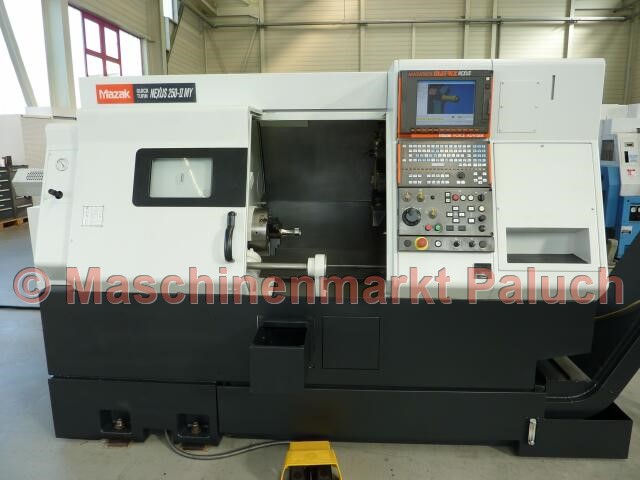

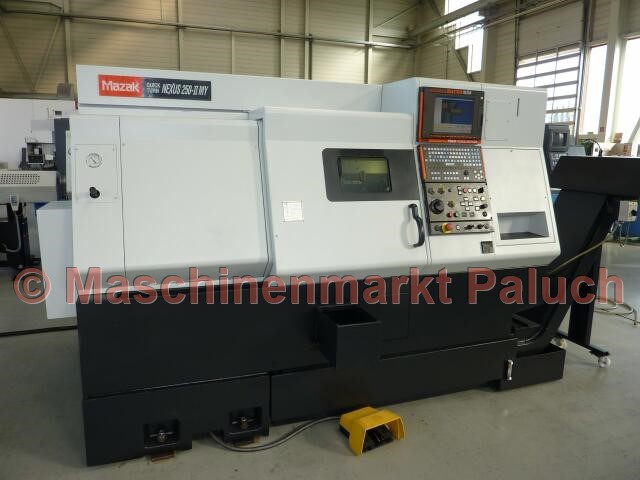

MAZAK Quick Turn Nexus 250-II MY
Objektnummer
1567
Maschinenart
CNC-Drehmaschine
Baujahr
2006

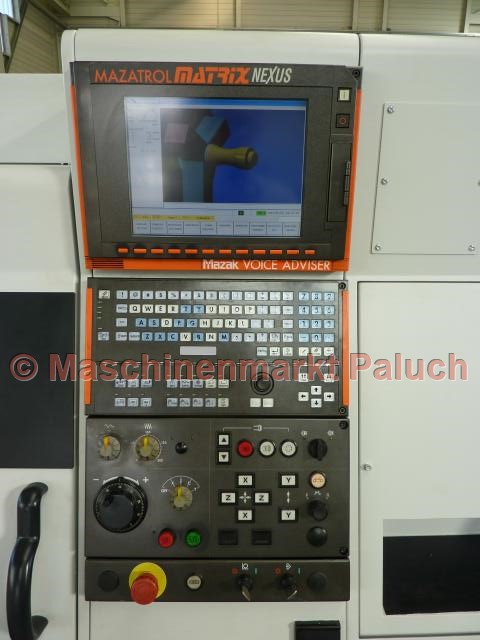

Steuerung
Mazatrol Matrix
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
675
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
504
mm
Stangenarbeiten bis Durchmesser
74
mm
Hauptspindel
Drehzahlbereich
35-4.000
U/min
Hauptantriebsleistung
26
kW
Max. Drehmoment
465
Nm
Spindelnase
A2 – 8“
Zoll
Spindelbohrung
88
mm
Spindelpositionierung C-Achse
0° - 360°/0,001
°

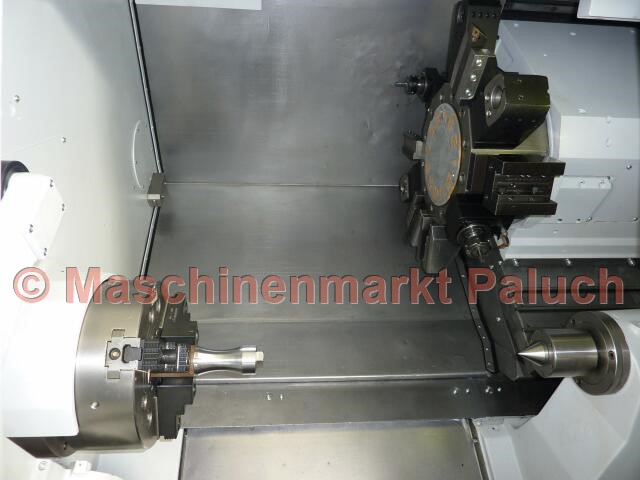

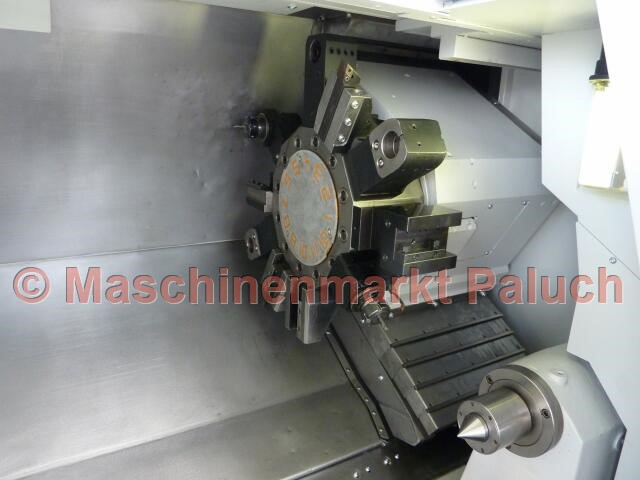

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
230
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
21
m/min
Z-Achse
33
m/min
C-Achse
555
U/min
Vorschubbereich
X/Y/Z-Achse
0-2.000
mm/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
550
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
47,4
KVA
Maschinengewicht, ca.
ca. 5.200
kg
Maschinenmaße (L x B x H), ca.
2,70 x 1,90 x 2,00
m
Zubehör
Normalzubehör

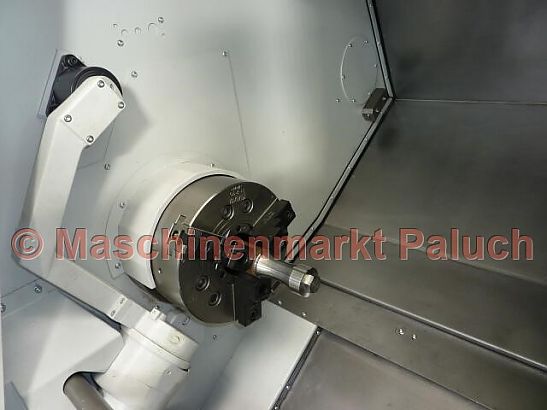

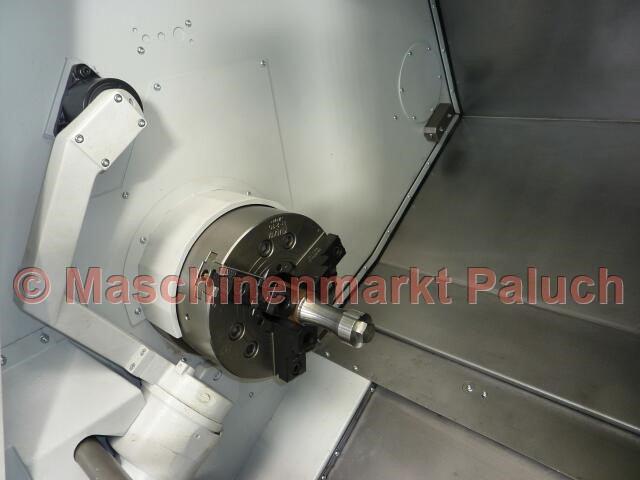

- Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
