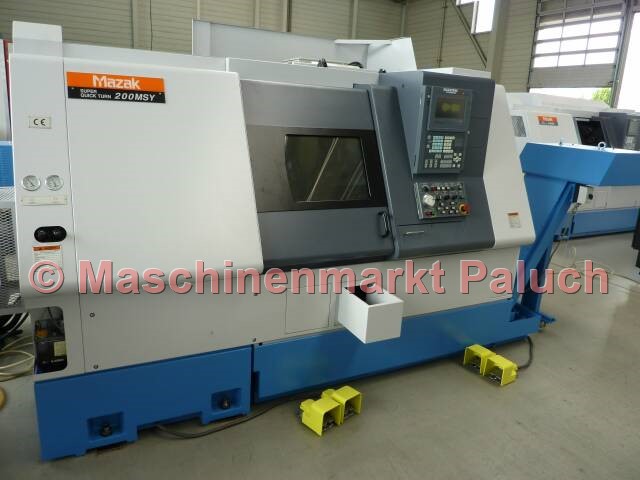

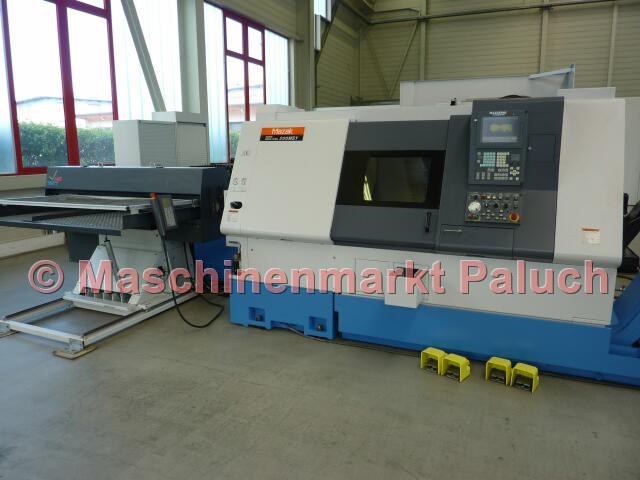

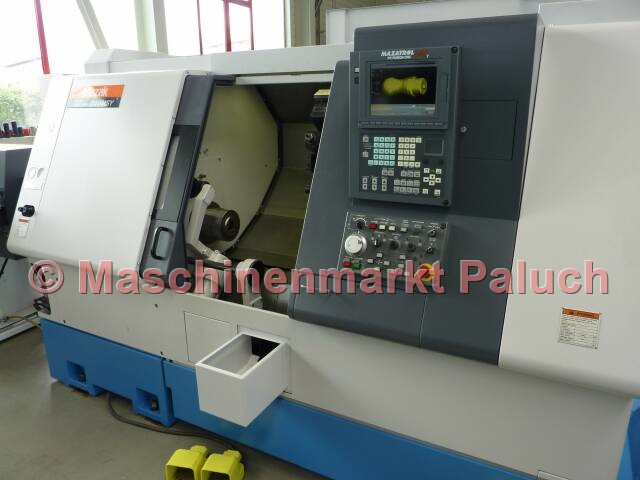

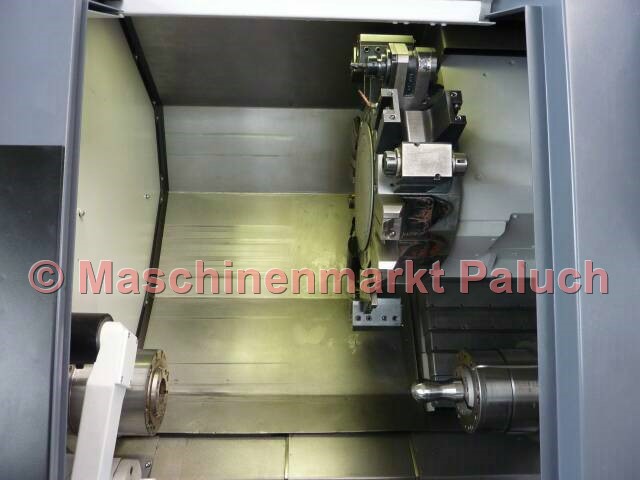

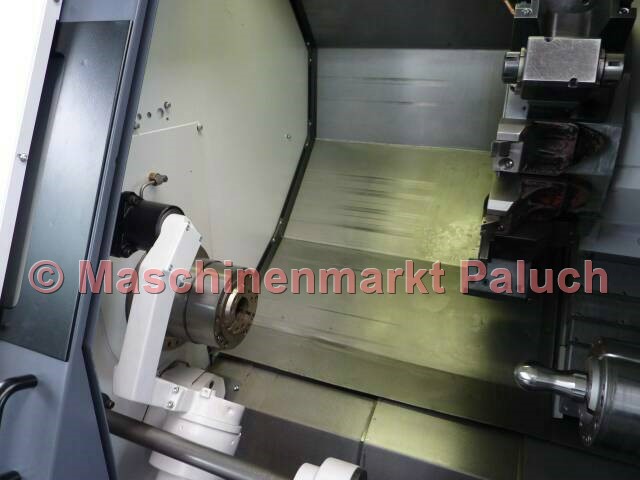

MAZAK Super Quick Turn 200MSY
Objektnummer
1499
Maschinenart
CNC-Drehmaschine
Baujahr
2001
Steuerung

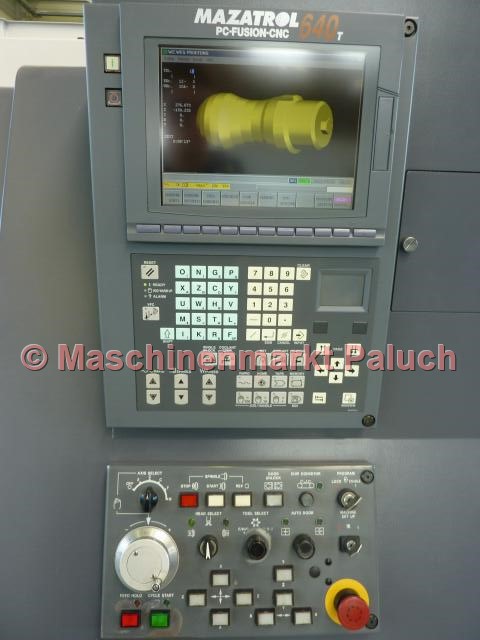

Mazatrol PC Fusion CNC 640T
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Schwingdurchmesser über Querschlitten
350
mm
Max. Drehdurchmesser
300
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35 – 5.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
350
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0° - 360°/0,001
°
Zweite Spindel
Drehzahlbereich
35 – 5.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
57
Nm
Indexierung
0,001
°

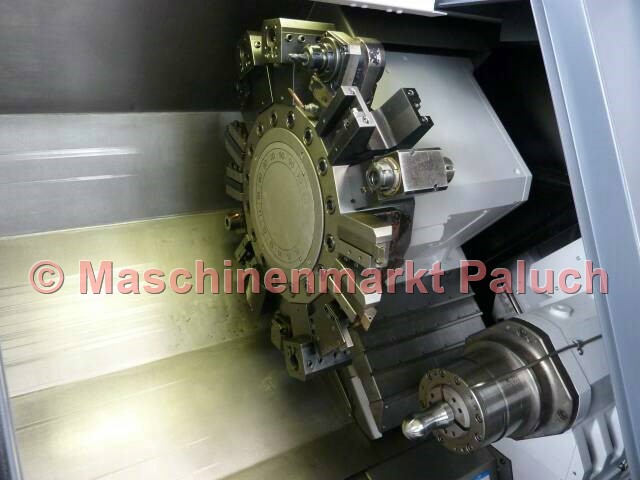

Werkzeugrevolver
Anzahl der Werkzeugplätze
16
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
180
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
575
mm
B-Achse
585 mm
mm
Verfahrgeschwindigkeit
X-Achse
30
m/min
Y-Achse
12
m/min
Z-Achse
30
m/min
B-Achse
18
m/min
C-Achse
400
U/min
Vorschubbereich
X/Y/Z-Achse
0 – 2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
41
KVA
Maschinengewicht, ca.
5.700
kg
Maschinenmaße (L x B x H), ca.
3,10 x 1,80 x 2,00
m
Zubehör
Normalzubehör
- Hydr. Hainbuch Spanntopfutter für Hauptspindel
- Hydr. Hainbuch Spanntopfutter für Gegenspindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C - Achse
- Y - Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Ausblaseinrichtung am Futter (Zweite Spindel)
- Vordertürverriegelung über Endschalter
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnittstelle
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- LNS Kurzstangenlademagazin, Modell: Quick Load Servo II
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Hydr. KITAGAWA Dreibackenfutter B-208 für Hauptspindel, Durchmesser 210 mm
- Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- 20 Stück Spindeleinsatzrohre
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- 12 St. feststehende Werkzeughalter
- 4 St. angetriebene Werkzeughalter
