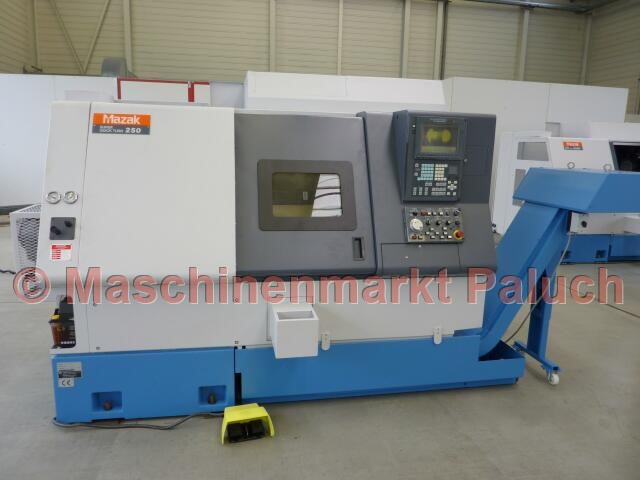

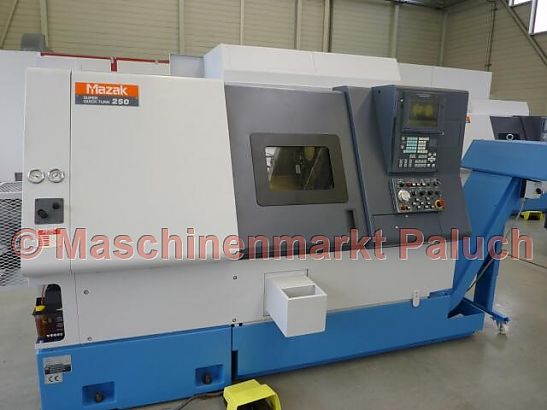

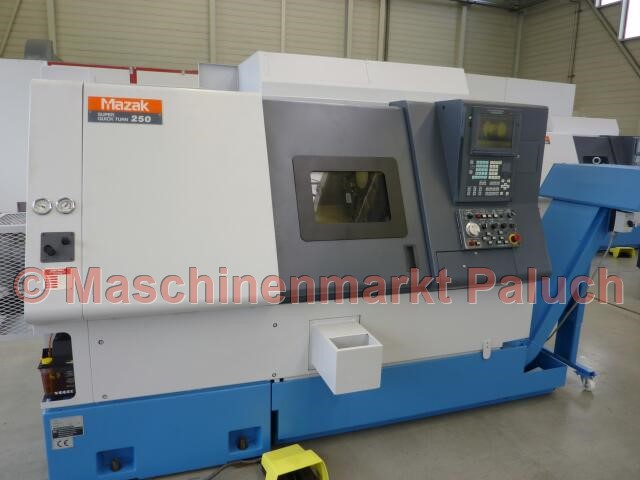

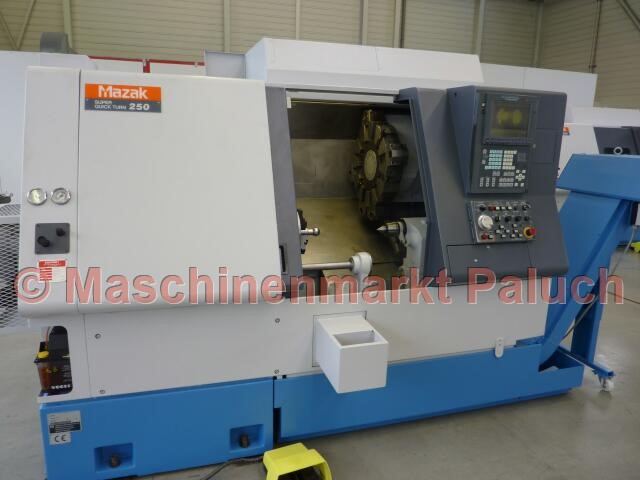

MAZAK Super Quick Turn 250 Universal 500
Objektnummer
1596
Maschinenart
CNC-Drehmaschine
Baujahr
2001
Steuerung

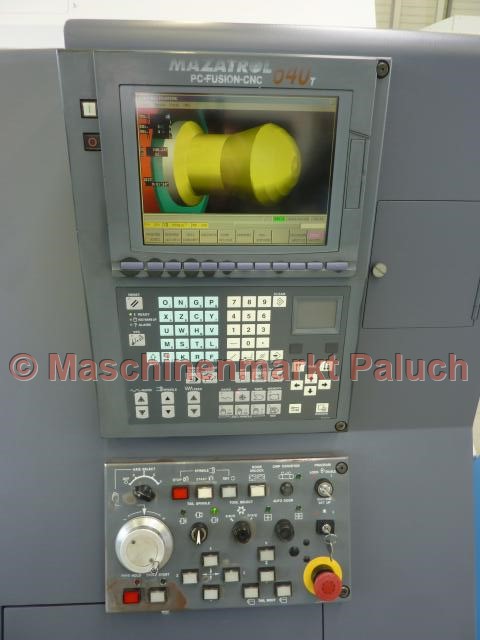

Mazatrol PC Fusion CNC 640T
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
483
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
35 - 4.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
330
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
76
mm

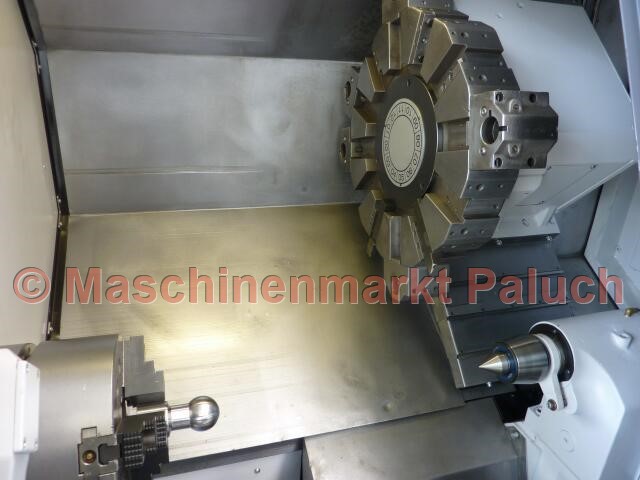

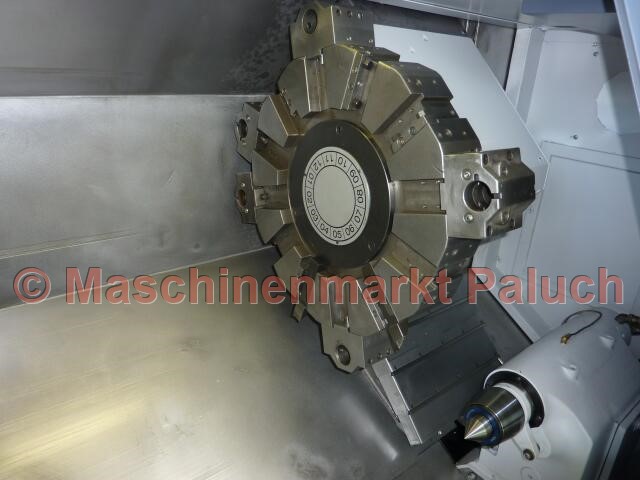

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
535
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
30
m/min
Vorschubbereich
X/Z-Achse
0 - 5.000
m/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
400
mm
Pinolenhub
150
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
45
KVA
Maschinengewicht, ca.
4.600
kg
Maschinenmaße (L x B x H), ca.
3,20 x 1,70 x 2,00
m
Zubehör
Normalzubehör

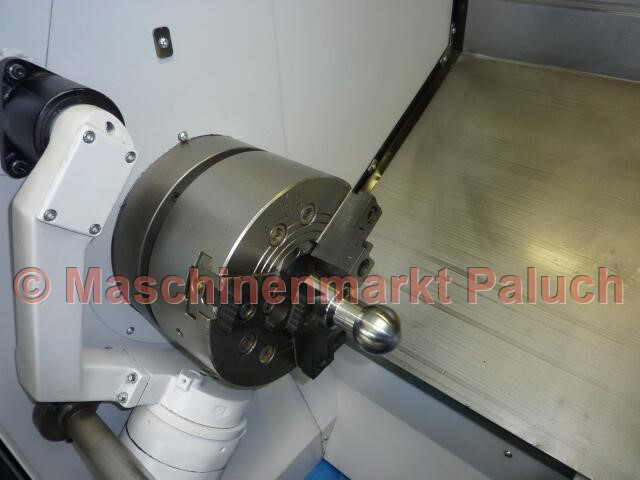

- Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- PCMCIA Schnittstelle
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- CNC Optionspaket EIA/ISO
- Interface Set (Schnittstelle für Maus, Drucker, Tastatur)
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 12-fach Revolver
