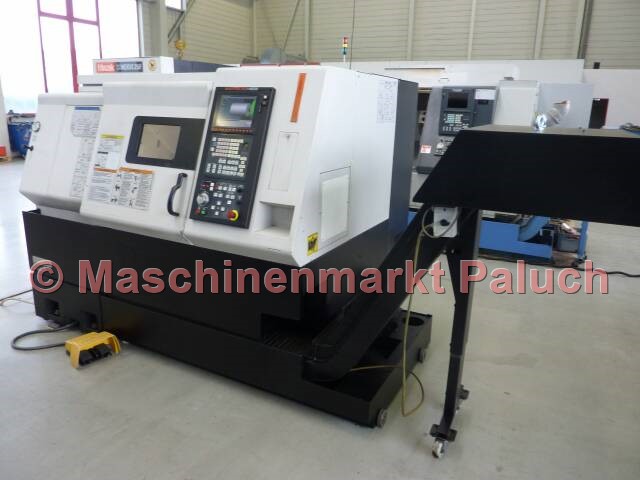

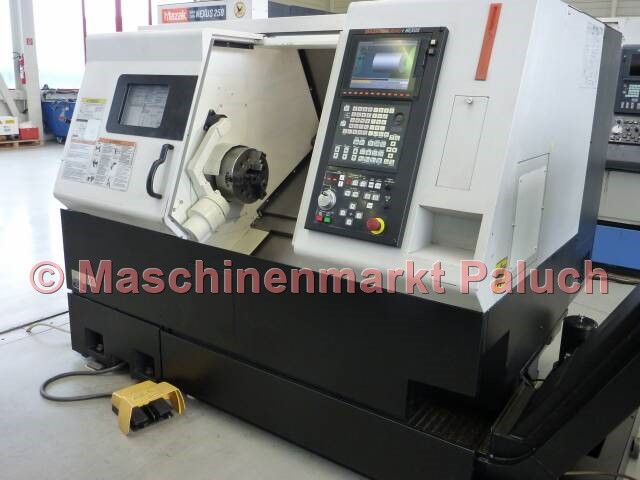

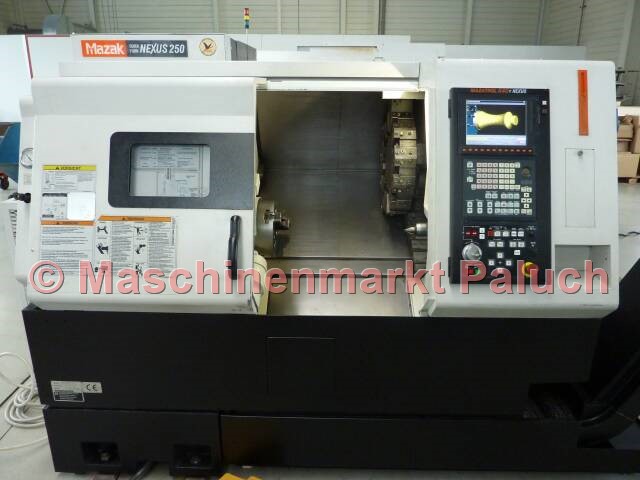

MAZAK Quick Turn Nexus 250 Universal 500
Objektnummer
1460
Maschinenart
CNC-Drehmaschine
Baujahr
2004
Steuerung

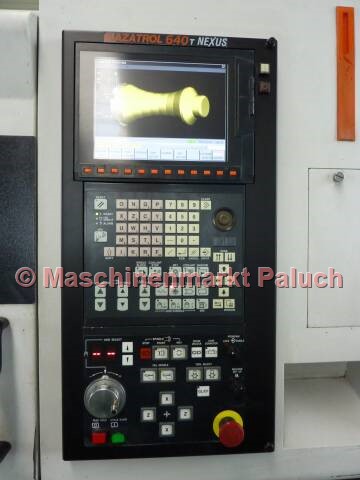

Mazatrol 640T Nexus
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
610
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
472
mm
Stangenarbeiten bis Durchmesser
74
mm
Hauptspindel
Drehzahlbereich
35-4.000
U/min
Hauptantriebsleistung
26
kW
Max. Drehmoment
350
Nm
Spindelnase
A2-8
Zoll
Spindelbohrung
88
mm

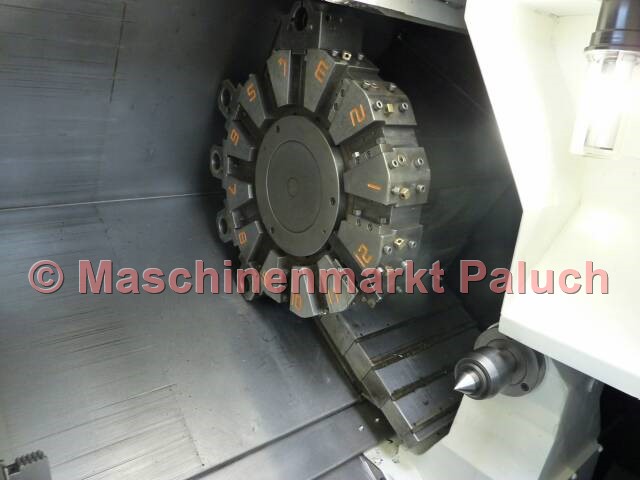

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
515
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
525
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
42
KVA
Maschinengewicht, ca.
ca. 4.700
kg
Maschinenmaße (L x B x H), ca.
2,40 x 1,80 x 1,85
m
Zubehör
Normalzubehör

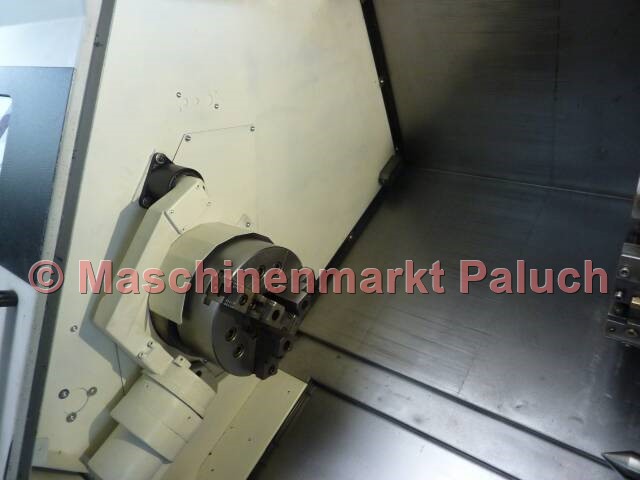

- Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- autom. Öffnen/Schließen des Futters
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- Diverse Werkzeughalter für 12-fach Revolver
