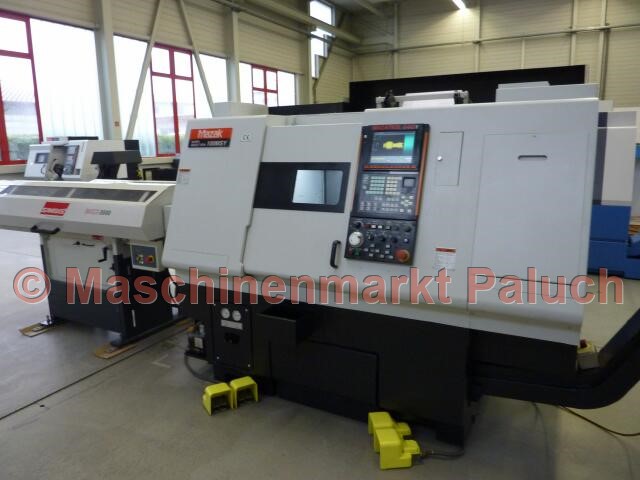

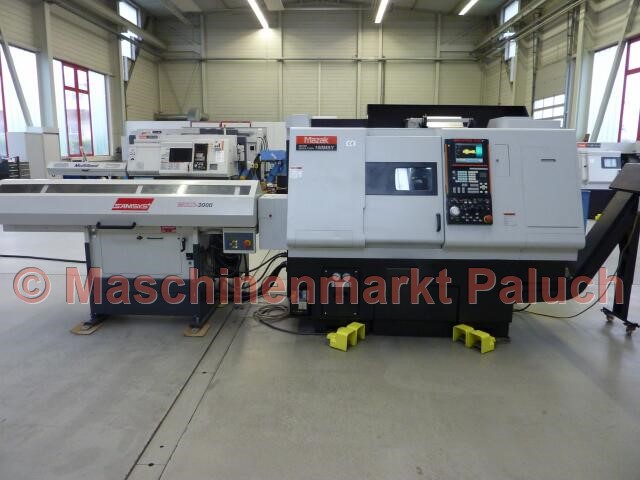

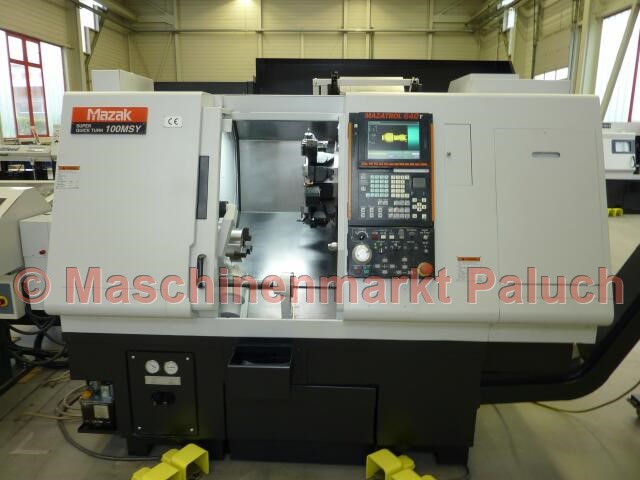

MAZAK Super Quick Turn 100MSY
Objektnummer
1565
Maschinenart
CNC-Drehmaschine
Baujahr
2004
Steuerung

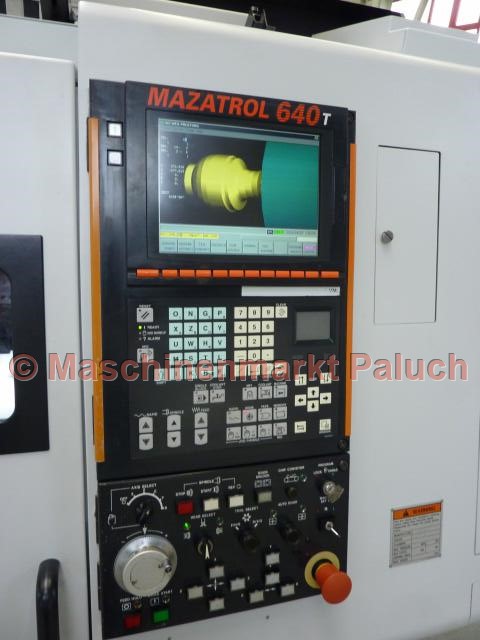

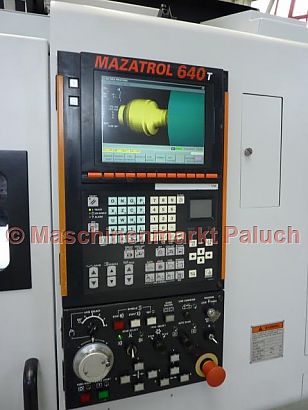

Mazatrol 640T
Technische Daten

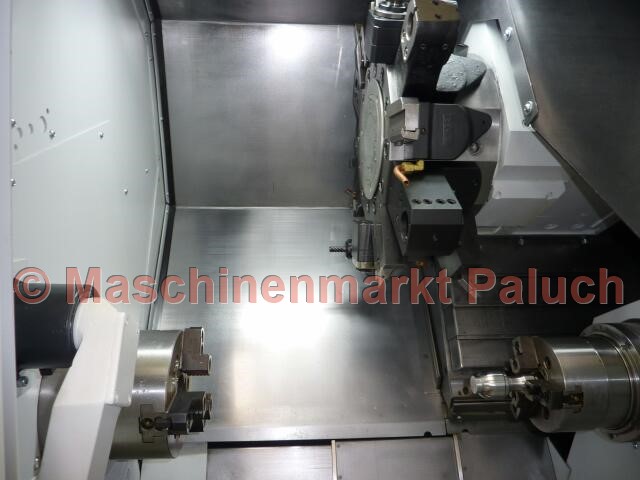

Arbeitsraum
Max. Schwingdurchmesser
550
mm
Max. Schwingdurchmesser über Querschlitten
280
mm
Max. Drehdurchmesser
280
mm
Max. Drehlänge
400
mm
Stangenarbeiten bis Durchmesser
42
mm
Hauptspindel
Drehzahlbereich
35 - 6.000
U/min
Hauptantriebsleistung
7,5
kW
konstantes Drehmoment
162
Nm
Spindelnase
A2 - 5
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0,001
°
Zweite Spindel
Drehzahlbereich
35 - 6.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
78
Nm
Indexierung
0.001
°

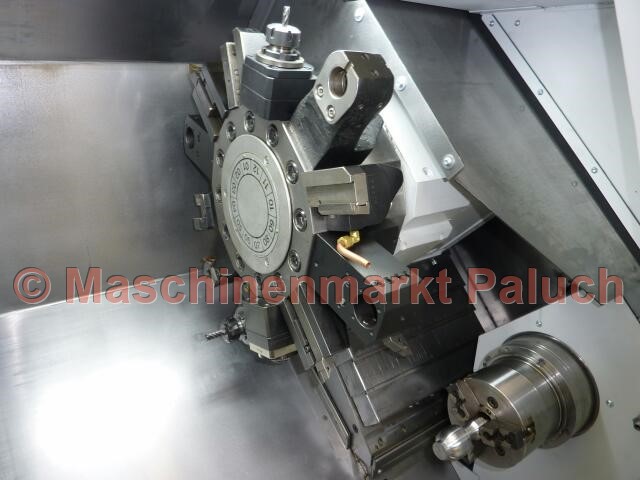

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
180
mm
Z-Achse
455
mm
B-Achse
460
mm
Y-Achse
70 mm (+/- 35)
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
33
m/min
Y-Achse
21
m/min
B-Achse
30
m/min
C-Achse
400
U/min
Vorschubbereich
X/Y/Z-Achse
0 – 5.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
29,9
KVA
Maschinengewicht, ca.
4.500
kg
Maschinenmaße (L x B x H), ca.
ca 2,65 m x 1,60 m x 1,60
m
Zubehör
Normalzubehör

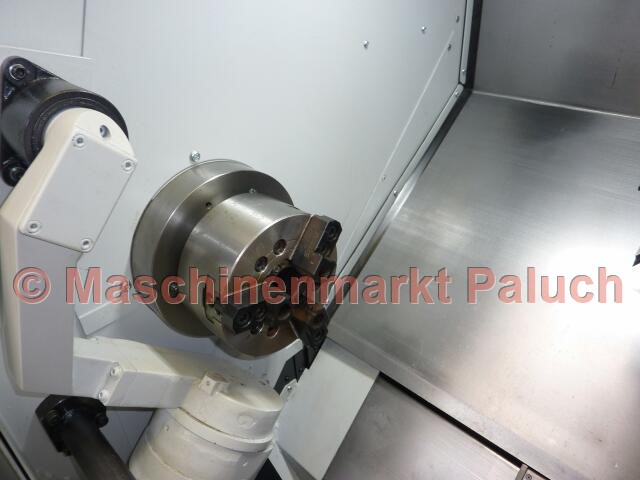

- Hydr. KITAGAWA Dreibackenfutter B-206 für Hauptspindel, Durchmesser 169 mm
- Hydr. Dreibackenfutter für 2te Spindel, Durchmesser 135 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnittstelle
- 3,5" Diskettenlaufwerk
- Schnittstelle für MAZAK DATA TRANSFER
- Dokumentation
Sonderzubehör

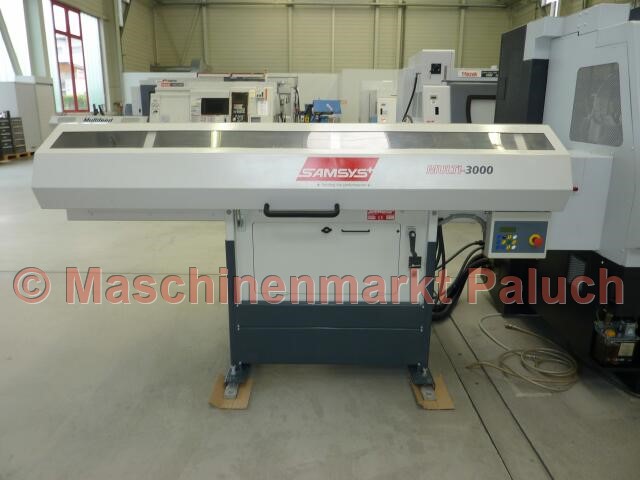

- SAMECA Kurzstangenlademagazin, Modell: Samsys Multi-3000
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Gegenspindel, Eingabegenauigkeit 1/1000°
- Interface Set (Schnittstelle für Maus, Drucker, Tastatur)
- CNC Optionspaket EIA/ISO
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
