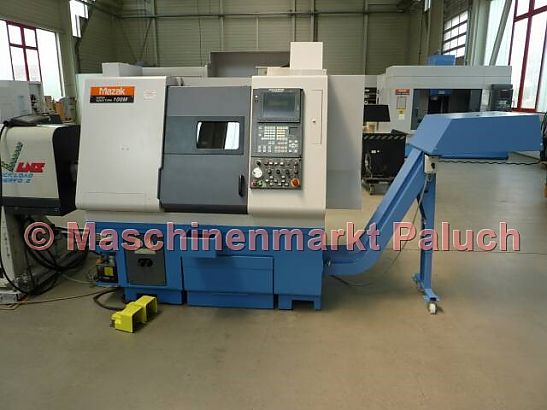

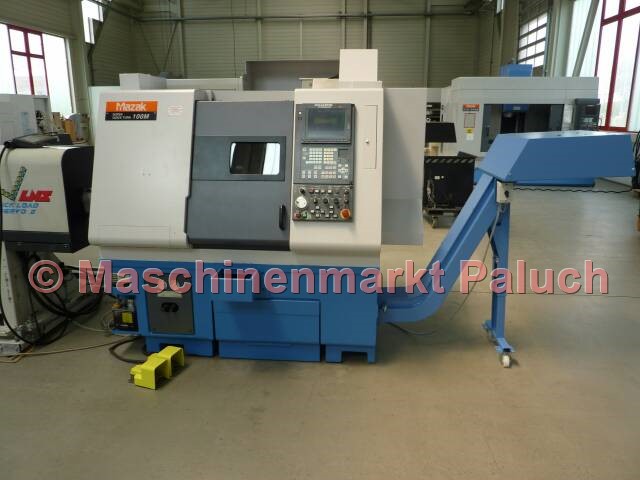

MAZAK Super Quick Turn 100M
Objektnummer
1461
Maschinenart
CNC-Drehmaschine
Baujahr
2001
Steuerung

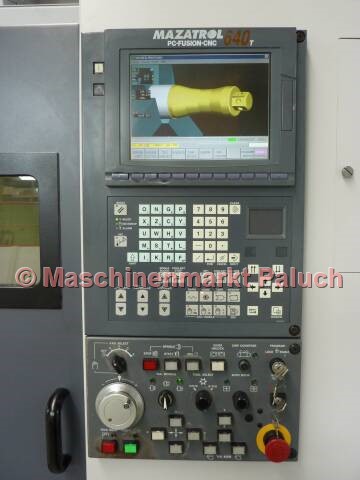

Mazatrol PC Fusion CNC 640T
Technische Daten

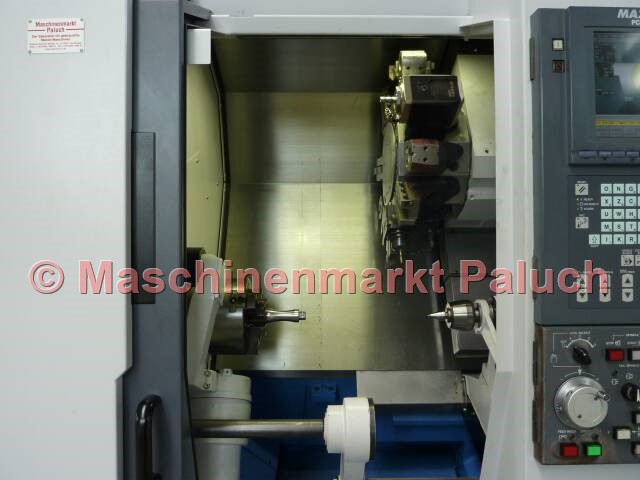

Arbeitsraum
Max. Schwingdurchmesser
550
mm
Max. Drehdurchmesser
280
mm
Max. Drehlänge
305
mm
Stangenarbeiten bis Durchmesser
42
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
7,5
kW
Max. Drehmoment
162
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0°-360°/0,001
°

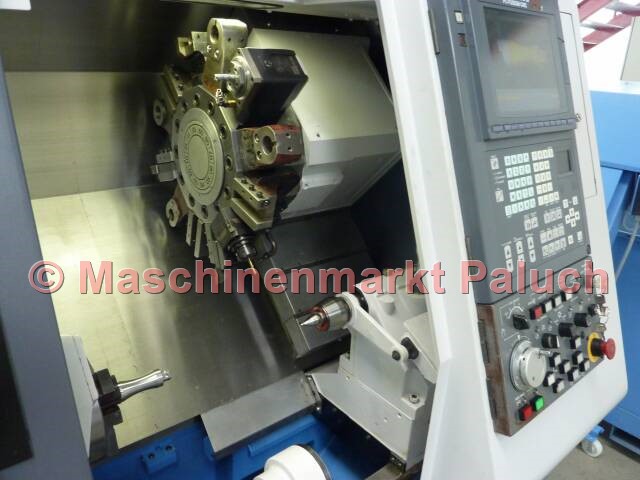

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
185
mm
Z-Achse
360
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
C-Achse
400
U/min
Vorschubbereich
X/Z-Achse
0-5.000
mm/min
C-Achse
1-2.000
°/min
Reitstock
Pinolenhub
95
mm
Aufnahme
MK 4
Reitstockverfahrweg
275
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
17,3
KVA
Maschinengewicht, ca.
ca. 3.600
kg
Maschinenmaße (L x B x H), ca.
2,40 x 1,80 x 2,00
m
Zubehör
Normalzubehör

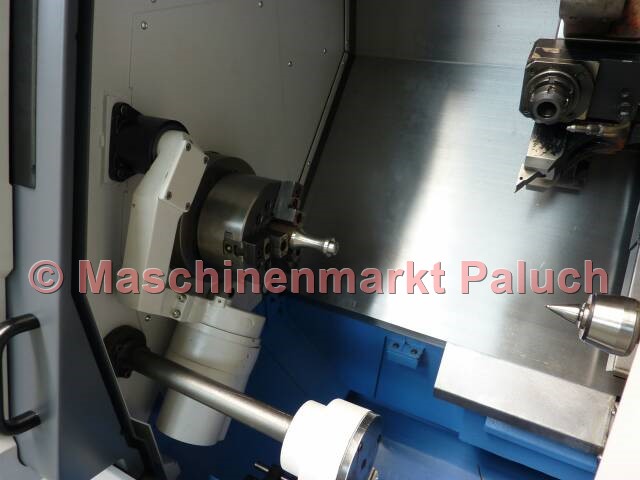

- Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Manueller Reitstock
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnittstelle
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZAK Mikro Disk und MSK
- Dokumentation
Sonderzubehör

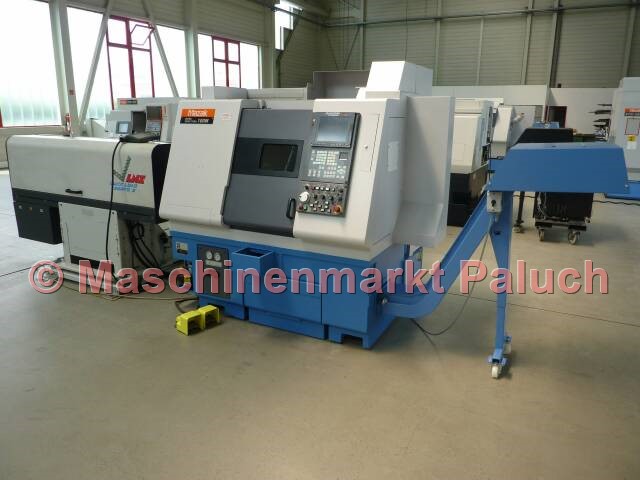

- LNS Kurzstangenlademagazin, Modell: Quick Load Servo II
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- MAYFRAN Späneförderer, Auswurf seitlich (Neu)
- 10 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
