MAZAK Integrex i-150
Objektnummer
1483
Maschinenart
CNC-Drehmaschine
Baujahr
2010

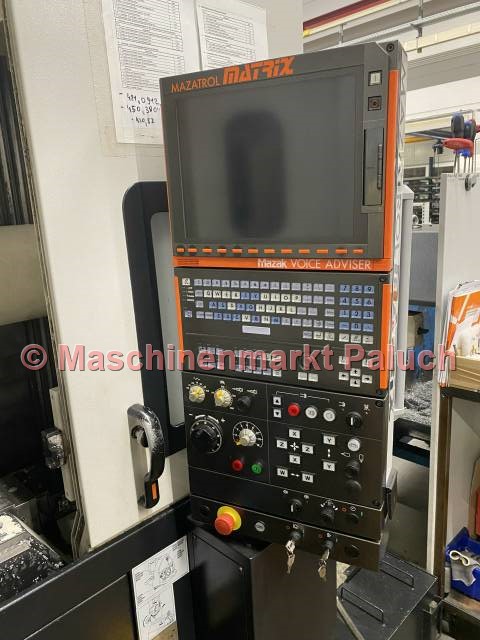

Steuerung
Mazatrol MATRIX
Technische Daten

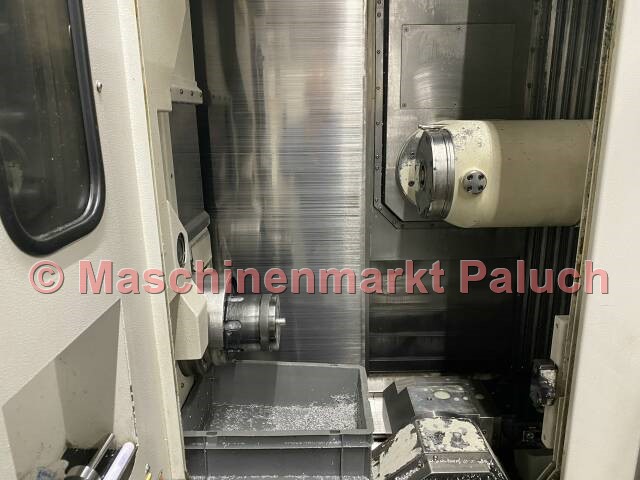

Arbeitsraum
Max. Schwingdurchmesser
400
mm
Max. Drehdurchmesser
340
mm
Max. Drehlänge
385
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
161
Nm
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0°-360°/0,0001
°
Angetriebene Werkzeuge
Antriebsleistung
7,5
kW
Max. Drehmoment
49
Nm
Drehzahlbereich
15-12.000
U/min
Werkzeugaufnahme
HSK 63
Werkzeugmagazin
Anzahl der Werkzeugplätze
36
Max. Werkzeuggewicht
5
kg
max. Werkzeugdurchmesser
125
mm
Verfahrwege
X-Achse
370
mm
Z-Achse
435
mm
Y-Achse
+/- 100
mm
W-Achse
300
mm
B-Achse
-10 ~ 190°
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
40
m/min
Y-Achse
40
m/min
W-Achse
30
m/min
Z-Achse
40
m/min
Vorschubbereich
X-Achse
0–8.000
mm/min
Z-Achse
0–8.000
mm/min
Y-Achse
0–8.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
29,86
KVA
Maschinengewicht, ca.
7.300
kg
Maschinenmaße (L x B x H), ca.
2,20 x 2,50 x 2,50
m
Zubehör
Normalzubehör
- Hydr. SMW Spannzangenfutter 185E
- B – Achse 0,0001°
- C – Achse (Hauptspindel) Eingabegenauigkeit 0,0001°
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf inkl. Simultan einsetzbarer
- Flutkühlung
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- EIA/ISO Dreh- und Frässpindel unabhängige Bewegungsrichtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Zusätzliche EIA/ISO-Funktionen
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- MAZACC-2D Software Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- CARDBUS-Schnittstelle
- LAN-Schnittstelle
- USB-Schnittstelle
- Schnittstelle für IC-Speicherkarte
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Intelligent Maintenance Support
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 36 Werkzeuge (CAPTO C6)
- Stangendurchlass 65 mm
- Interface für Stangenlademagazin
- Synchrones Gewindeschneiden für Dreh-/Fräsbearbeitung
- Werkzeugspitzenkontrolle 5-Achsen-Simultanbearbeitung
- Werkzeugradiuskompensation 5-Achsen
- Vorbereitung für Mazak Monitoring System-B
- Hochdruckpumpe 20 bar
- MAYFRAN Späneförderer, Auswurf seitlich
