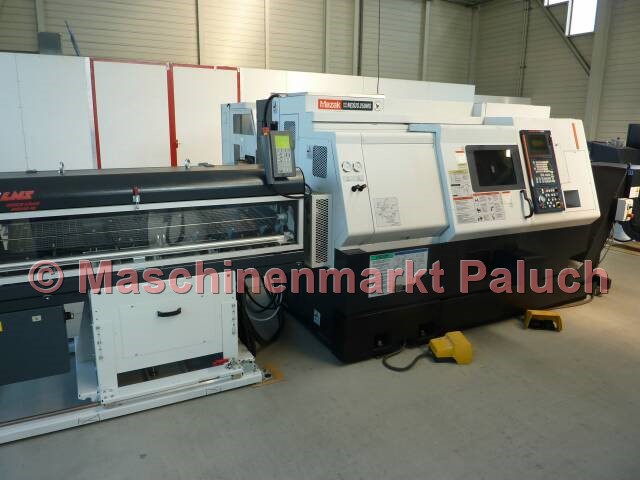

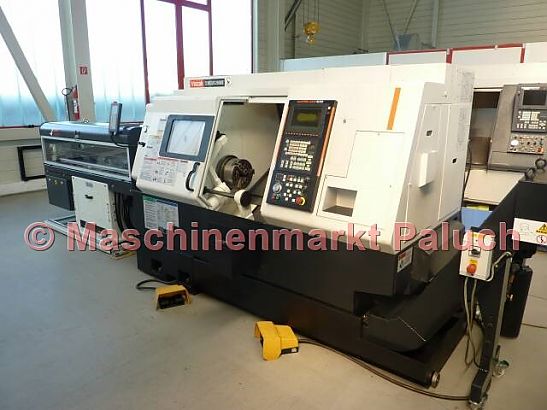

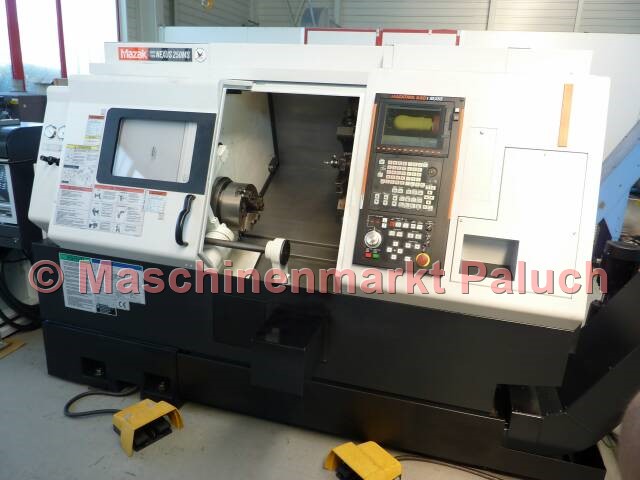

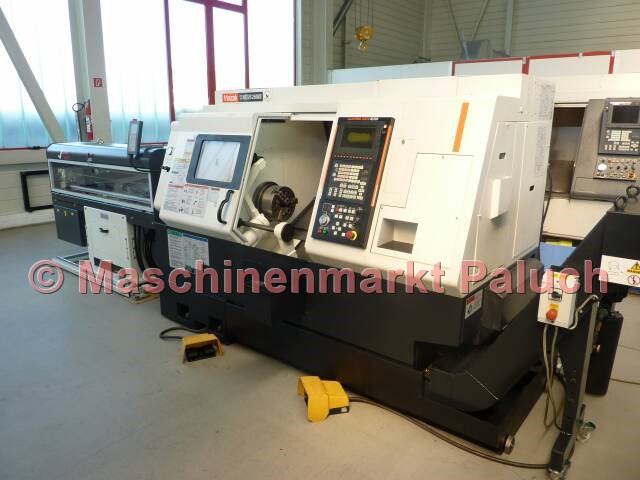

MAZAK Quick Turn Nexus 250MS
Objektnummer
1465
Maschinenart
CNC-Drehmaschine
Baujahr
2005
Steuerung
Mazatrol 640T Nexus
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
675
mm
Max. Schwingdurchmesser über Querschlitten
276
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
511
mm
Stangenarbeiten bis Durchmesser
74
mm
Hauptspindel
Drehzahlbereich
35 - 4.000
U/min
Hauptantriebsleistung
26
kW
konstantes Drehmoment
350
Nm
Spindelnase
A2 - 8
Zoll
Spindelbohrung
88
mm
Spindelpositionierung C-Achse
0,001
°
Zweite Spindel
Drehzahlbereich
35 - 6.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
75
Nm
Indexierung
0.001
°

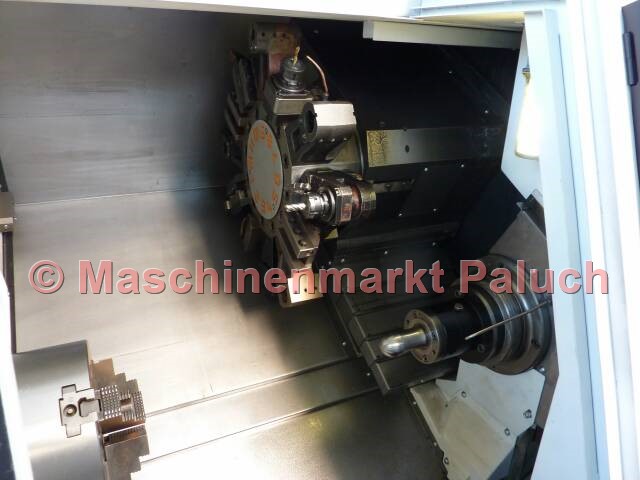

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
230
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
46,2
KVA
Maschinengewicht, ca.
5.200
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,80 x 1,85
m
Zubehör
Normalzubehör

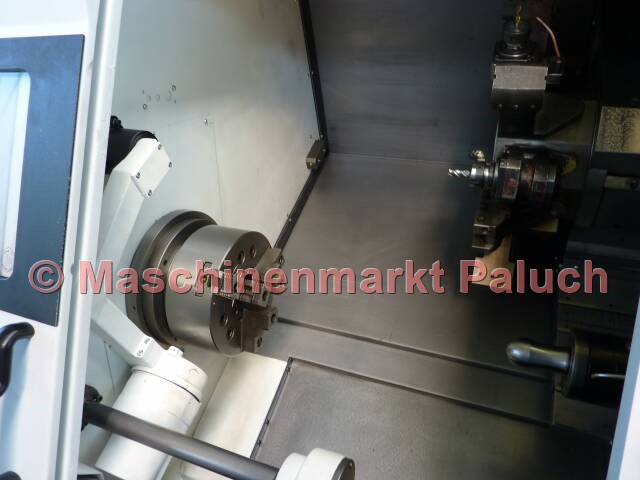

- Hydr. KITAGAWA Dreibackenfutter B-210 für Hauptspindel, Durchmesser 254 mm
- Hydr. KITAGAWA Spannzangenfutter 173E für Gegenspindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Spindelpositionierung Gegenspindel, Eingabegenauigkeit 0,001°
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- PCMCIA Schnittstelle
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- 3,5" Diskettenlaufwerk
- Schnittstelle für MAZAK DATA TRANSFER
- Dokumentation
Sonderzubehör

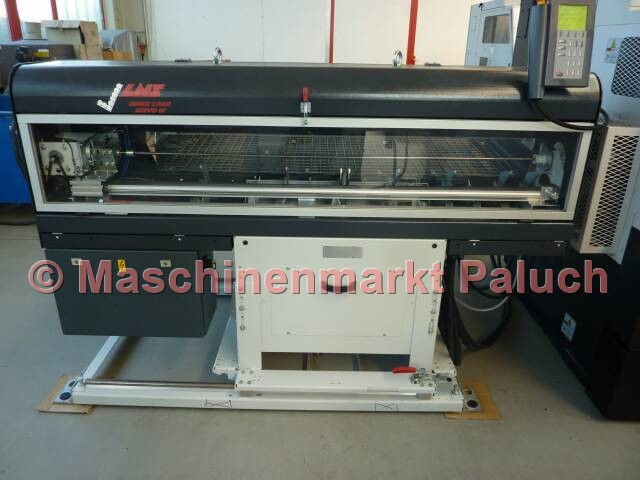

- LNS Kurzstangenlademagazin, Modell: Quick Load Servo III
- Intarface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Hochdruckkühlung
- CROMAR Späneförderer, Auswurf seitlich
- 10 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
