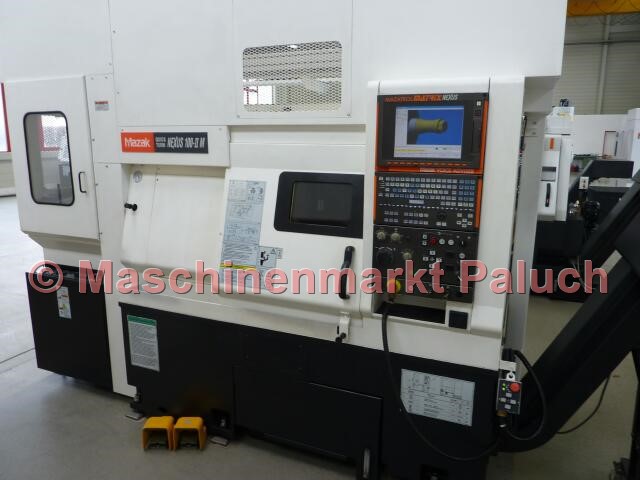

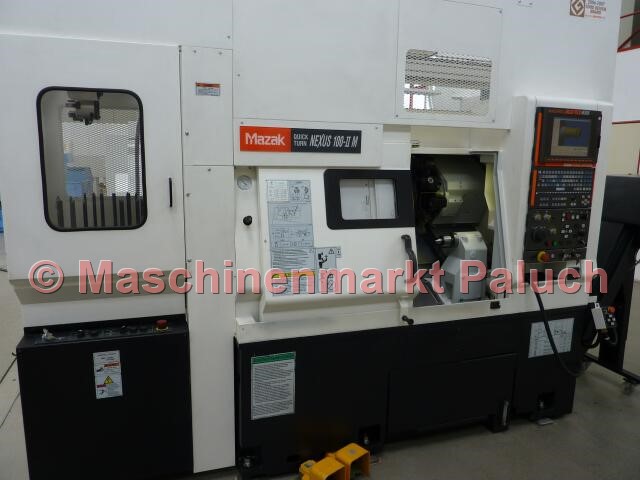

MAZAKQuick Turn Nexus 100-II M mit Portallader Flex GL–30F
Objektnummer
1512
Maschinenart
CNC-Drehmaschine
Baujahr
2012
Steuerung

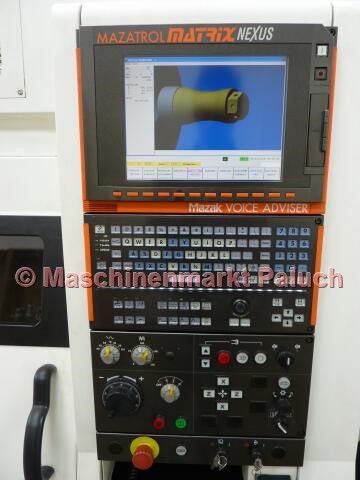

Mazatrol Matrix
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
550
mm
Max. Drehdurchmesser
280
mm
Max. Drehlänge
334
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
184
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0,001
°

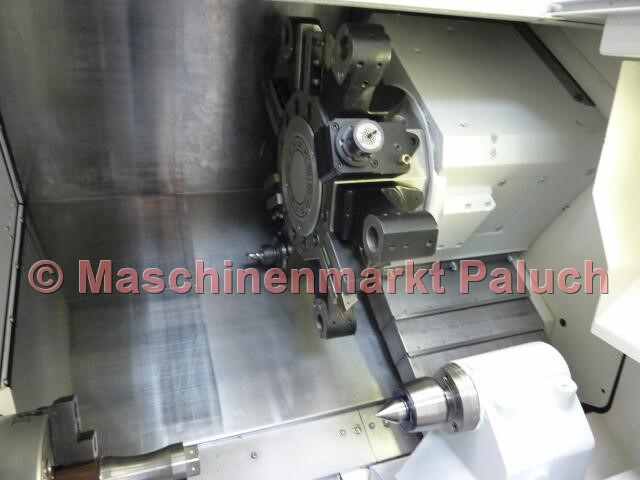

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
185
mm
Z-Achse
385
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
C-Achse
555
U/min
Vorschubbereich
X/Z-Achse
0 – 2.000
mm/min
Reitstock
Aufnahme
MK 4
Reitstockverfahrweg
350
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
22,8
KVA
Maschinengewicht, ca.
3.800
kg
Maschinenmaße (L x B x H), ca.
2,10 x 1,70 x 2,00
m
Zubehör
Normalzubehör

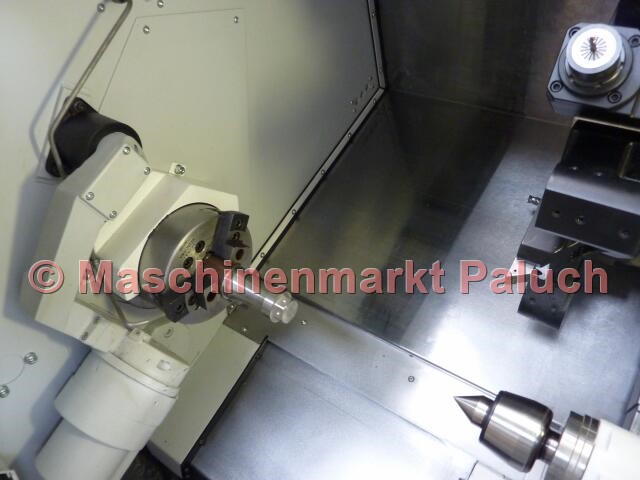

- Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör

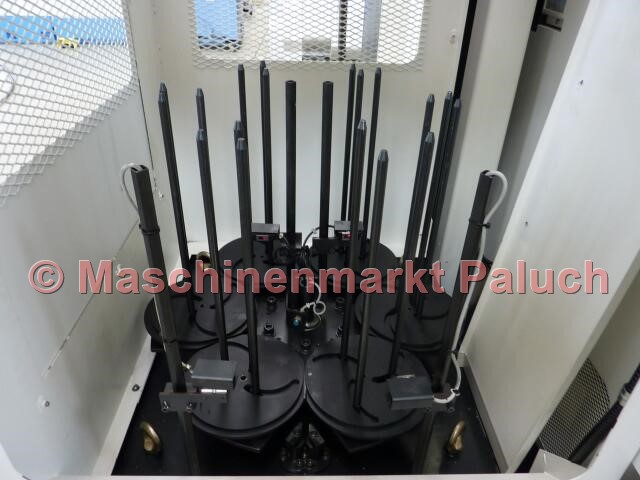

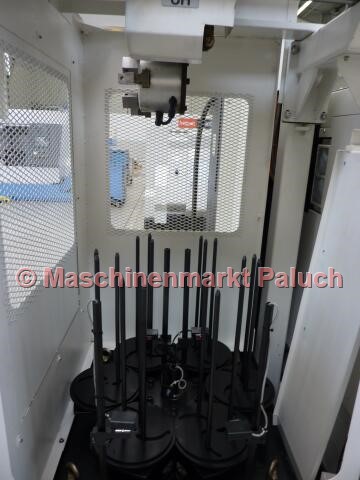

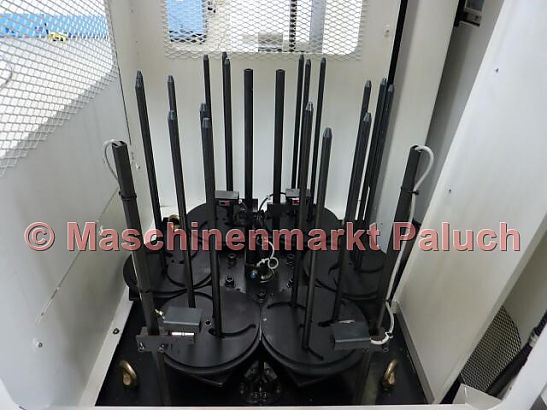

- PORTALLADER FLEX GL–30F, Umlaufförderer mit 6 Stationen
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
