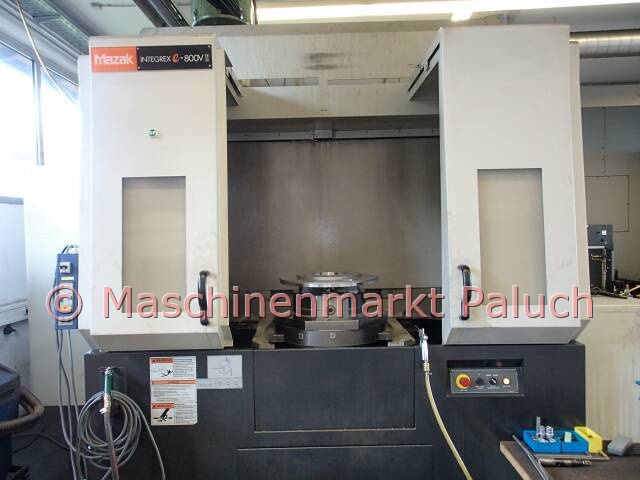

Mazak Integrex e 800 V 5 II
Objektnummer
1280
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2009

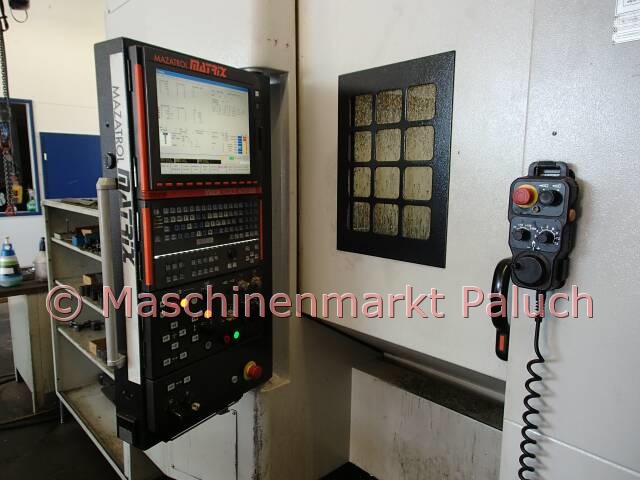

Steuerung
Mazatrol MATRIX
Technische Daten

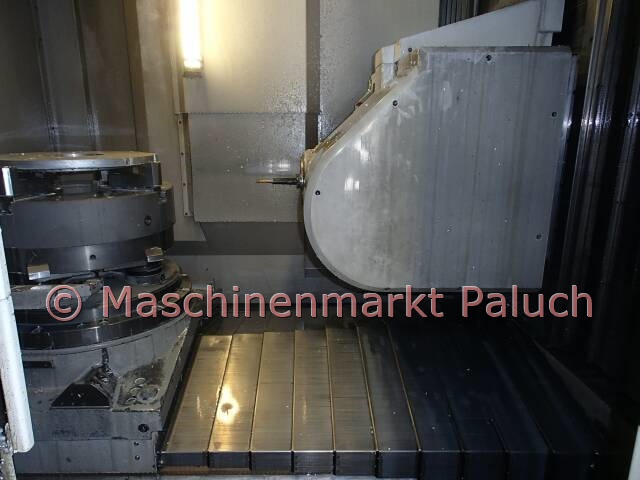

Arbeitsraum
Max. Drehdurchmesser
730
mm
Max. Werkstückhöhe
1.000
mm
Max. Palettenbeladung
880
kg
Verfahrwege
X-Achse
630
mm
Y-Achse
800
mm
Z-Achse
900
mm
Frässpindel
Drehzahlbereich
35 - 12.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
724
Nm
Vorschubbereich
Eilgang:
X/Y/Z-Achse
50
m/min

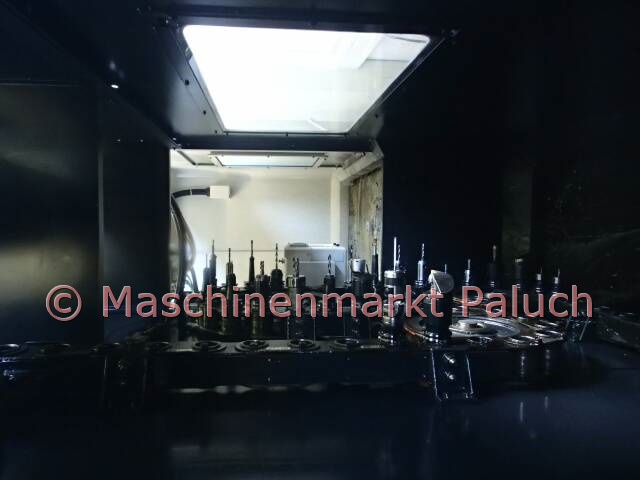

Werkzeugmagazin
Anzahl der Werkzeugplätze
40
max. Werkzeugdurchmesser
95
mm
- bei freier Nebenstelle
150
mm
Max. Werkzeuglänge
400
mm
Max. Werkzeuggewicht
12
kg
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
72,6
KVA
Maschinengewicht, ca.
21.000
kg
Maschinenmaße (L x B x H), ca.
7,60 x 3,70 x 3,50
m
Zubehör
Normalzubehör
- 2-fach Palettenwechsler
- Sicherheitsabdeckung für 2-fach Palettenwechsler
- Werkzeugmagazin für 40 Werkzeugplätze
- Frässpindelausblasung bei Spindelstopp
- komplette Kühlmitteleinrichtung
- autom. Werkzeuglängenmeßsystem
- Späne- und Kühlmittelschutz durch voll gekapselten Arbeitsraum
- AFC-Funktion
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- G37 Werkzeuglängenmessung
- Zusätzliche EIA/ISO-Funktionen
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stopp)
- Bearbeitung an schrägen Flächen
- 3D Koordianten-Umwandlung
- MAZACC-2D Software Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- LAN-Schnittstelle
- USB-Schnittstelle
- Schnittstelle für IC Speicherkarte
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Vordertürverriegelung
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 80 Werkzeugplätze
- Hochdruckkühlung durch die Spindel, Druck an der Pumpe ca. 70 bar
- Luftblaseinrichtung am Werkstück
- MAZAK Monitoring System B, Renishaweinrichtung (RMP60)
- Überlastüberwachungssystem
- Frässpindel synchronisiertes Gewindeschneiden
- EIA/ISO 5-Achs-Simultanbearbeitung
- Werkzeugspitzenkontrolle 5-Achs-Simultanbearbeitung
- Werkzeugradiuskompensation 5-Achsen
- Eilgang-konstanter Neigungswinkel bei Bewegung
- MAYFRAN CONSEP-Anlage 2000 incl. Späneförderer, Hochdruckpumpe (70 bar), Doppelschaltfilter, 3 Druckstufen, Kühlmittelpistole
